Замена материнской платы HP 15-f162dx
Технические проблемы с материнской платой, вызванные неправильным обращением, влажностью, скачками напряжения питания или многими другими причинами, могут значительно ухудшить опыт использования устройства. Это руководство поможет вам понять процесс замены материнской платы в ноутбуке HP 15-f162dx.
Перед началом процедуры замены убедитесь, что ноутбук отключён от источника питания, и поместите устройство на ровную рабочую поверхность с достаточным пространством вокруг, чтобы избегать повреждений деликатных компонентов.
Шаг 1
Отодвиньте фиксатор.
Шаг 2
Снимите аккумулятор
Шаг 3

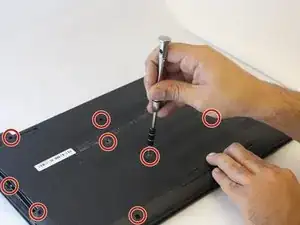

Используйте крестовую отвёртку Phillips 2.5 мм, чтобы выкрутить все винты на задней панели ноутбука.
Всего на задней крышке 14 винтов, убедитесь, что вы удалили их все перед продолжением.
При отворачивании винтов применяйте лёгкое давление, чтобы сохранить состояние головок винтов для будущих ремонтов или обслуживания.
Шаг 4

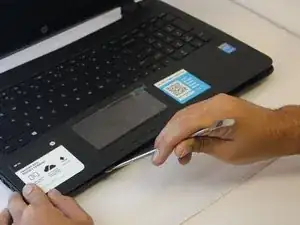

После удаления всех винтов поместите ноутбук на ровную поверхность и вставьте металлическую лопатку в зазор между верхними крышками.
После вставления перемещайте лопатку вдоль основания, приподнимая верхний край примерно на 6 мм. Аккуратно обойдите по краю, повторяя это действие.
Резкие щелчки защёлок внутри нормальны и не означают повреждение.
Для выполнения этого шага потребуется некоторое усилие, но не применяйте чрезмерную силу, так как она может сломать пластиковые защёлки.
Шаг 5
После освобождения всех внутренних защёлок снимите переднюю крышку. Сейчас хорошее время, чтобы очистить накопившуюся внутри пыль после длительного использования.
Шаг 6

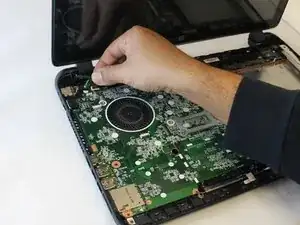

Используйте отвертку Phillips JIS J00, чтобы выкрутить винты, крепящие материнскую плату к задней крышке.
Опять же, при отворачивании винтов применяйте только лёгкое давление.
Будьте очень осторожны: если металлическая головка отвёртки соскользнёт во время процесса, она может повредить материнскую плату. Хотя это не имеет значения при удалении сломанной платы, это критично при установке новой.
Шаг 7

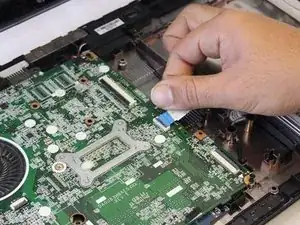

Найдите и отключите провода, подключённые к материнской плате.
Не используйте металлические инструменты для помощи в этом процессе, так как они могут повредить контакты проводов.
Вместо этого можно использовать кредитную карту или пластиковую лопатку из набора Essential Electronics Toolkit.
Шаг 8

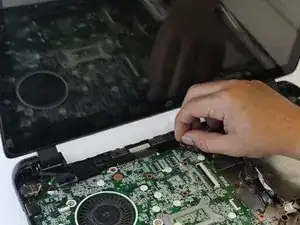

После отключения проводов аккуратно поднимите материнскую плату и извлеките её из ноутбука.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
