Замена жесткого диска Dell Inspiron 14R 5420

ВНИМАНИЕ: Перед работой с внутренностями компьютера прочтите информационные материалы по технике безопасности, прилагаемые к компьютеру, и выполните все шаги из раздела «Перед началом работы».

ОСТОРОЖНО: Жесткие диски чрезвычайно хрупкие. Будьте предельно осторожны при обращении с жестким диском.

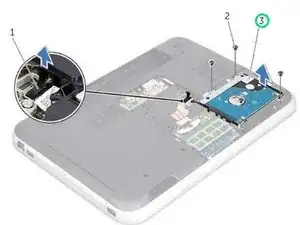

Тяните за язычок, чтобы отключить кабель жесткого диска от разъема на системной плате.

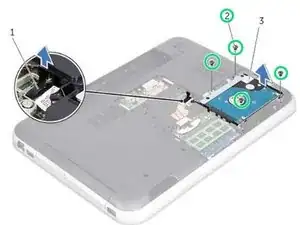

Снимите винты, крепящие сборку жесткого диска к корпусу компьютера.

Запомните путь прокладки кабеля жесткого диска и извлеките кабель из направляющих.

Поднимите сборку жесткого диска вместе с кабелем вверх от корпуса компьютера.

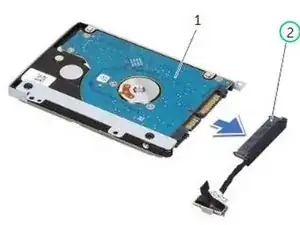

Вытяните переходник, чтобы отключить кабель жесткого диска от самого диска.

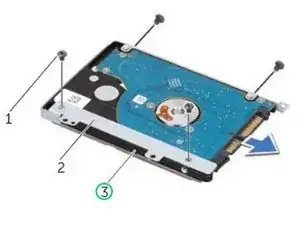

Снимите винты, крепящие кронштейн жесткого диска к диску.

Сдвиньте жесткий диск с кронштейна.

Совместите отверстия для винтов на кронштейне жесткого диска с отверстиями на жестком диске.

Установите винты, крепящие кронштейн жесткого диска к НОВОМУ жесткому диску.

Подключите переходник кабеля жесткого диска к диску.

Установите сборку жесткого диска в отсек для жесткого диска на корпусе компьютера.

Установите винты, крепящие сборку жесткого диска к корпусу компьютера.

Проложите кабель жесткого диска через направляющие на корпусе компьютера.

Подключите кабель жесткого диска к разъему на системной плате.
