Замена задней панели Sony Vaio VPCEG26FX
Это пошаговое руководство приведет вас через процесс снятия задней панели ноутбука Sony Vaio VPCEG26FX. Задняя панель должна быть заменена в случае трещин или повреждений. Для снятия задней панели требуется очень незначительная сила. Если она трудно снимается, убедитесь, что все винты удалены.
Шаг 1

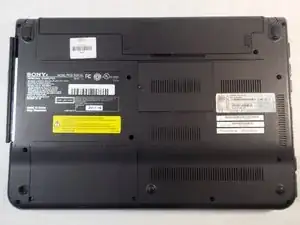

Переверните ноутбук так, чтобы дно было обращено вверх и номер модели был виден.
Шаг 2
Сдвиньте переключатель блокировки вниз, пока не услышите щелчок, чтобы разблокировать батарею.
Шаг 3
Сдвиньте ползунок разблокировки вверх и одновременно поднимите батарею вверх от устройства, пока она не выпадет из своего места.
Шаг 4
Извлеките батарею из отсека для батареи.
Шаг 5
Ослабьте два винта (7 мм), удерживающих панель жесткого диска, с помощью отвертки JIS #0.
Эти винты нельзя удалить.
Шаг 6
Снимите пластиковую накладку и открутите винт на жестком диске с помощью отвертки JIS #0.
Шаг 7
Нажмите на жесткий диск в сторону оптического привода, чтобы разблокировать его.
Шаг 8
Извлеките жесткий диск из устройства.
Шаг 9

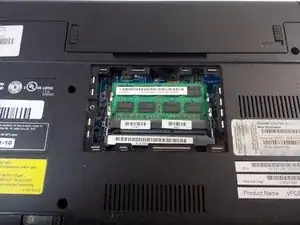

После удаления батареи под ней находится небольшая прямоугольная панель.
Шаг 10

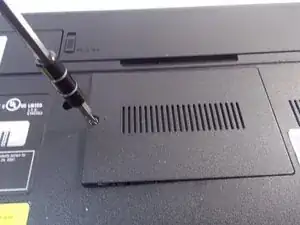

Удалите один винт, удерживающий панель, с помощью отвертки JIS #0.
Шаг 11

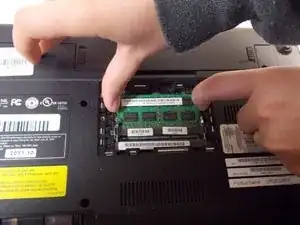

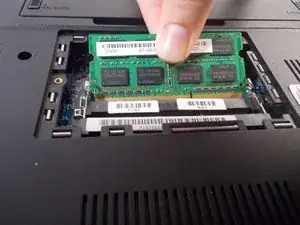

Удалите зеленую плату, отключив ее от питающего шина.
Отцепите ее и извлеките из устройства.
Шаг 12

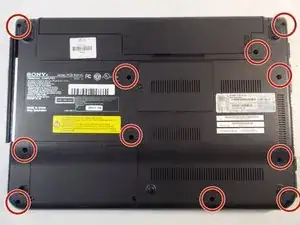

Удалите оставшиеся одиннадцать винтов (7 мм) задней панели с помощью отвертки JIS #0.
Шаг 13

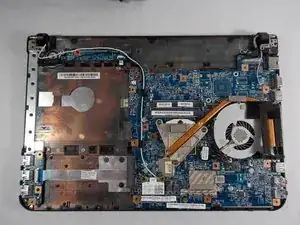

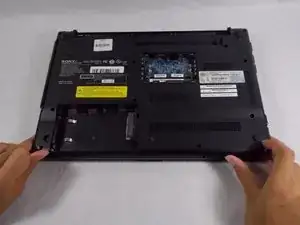

Снимите заднюю панель с устройства.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
