Замена клавиатуры Sony VAIO VPCEC1M1E
Используйте это руководство для удаления и замены клавиатуры вашего ноутбука Sony VAIO VPCEC1M1E.
Отказ от ответственности: сотрудники iFixit считают это руководство интересным обзором устройства, но оно не является лучшим способом выполнения ремонта. Будьте осторожны при выполнении инструкций и ознакомьтесь со всеми шагами перед тем, как пытаться выполнить ремонт.
Шаг 1
Удалите следующие винты с цветовой кодировкой:
Эти винты крепят крышки оперативной памяти и жесткого диска соответственно.
Эти винты крепят оптический привод к нижней части ноутбука.
Различные другие винты, выделенные на изображении, не обязательно удалять; это можно сделать на ваше усмотрение.
Шаг 2
Удалите следующие винты:
Пять винтов, выделенных ораневым цветом.
Два винта, выделенных синим цветом.
Откиньте вверх разъем жесткого диска из гнезда на материнской плате.
Шаг 3
Освободите выделенные клипсы, чтобы снять верхнюю часть клавиатуры.
Шаг 4

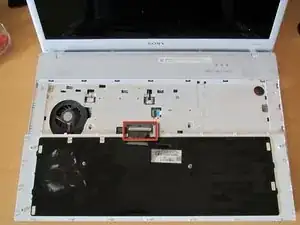

Поднимите фиксирующий флажок (выделенный красным) на разъеме шлейфа клавиатуры ZIF.
Убедитесь, что вы поднимаете фиксирующий флажок, а не сам разъем.
Вытяните шлейф клавиатуры прямо из гнезда к переднему краю ноутбука.
