Замена Wi‑Fi карты Sony Vaio VPCEB11FM
Этот гид предназначен для замены Wi‑Fi карты ноутбука Sony Vaio VPCEB11FM. Этот ремонт может потребоваться, если ноутбук перестал подключаться к интернету по Wi‑Fi из‑за неисправной карты. Данная замена устранит проблему невозможности подключения к интернету по Wi‑Fi. Для выполнения ремонта не требуются специальные навыки и в нём нет ничего необычного.
Шаг 1
Выключите питание и отключите ноутбук от источника питания.
Разблокируйте защёлку, нажав на ползунок пальцем.
Шаг 2
Удерживая отпирающий ползунок, поднимите выступ батареи большим пальцем и вытяните её.
Шаг 3
Выньте батарею.
Шаг 4
Открутите крышку отделения оперативной памяти отверткой Phillips №1.
После ослабления крышки подденьте её пальцем, чтобы снять.
Шаг 5
Осторожно потяните белую пластиковую планку наружу с обеих сторон пальцами.
После оттягивания планки модуль оперативной памяти ослабнет. Как только он ослабнет, модуль следует приподнять и извлечь.
Повторите процедуру для всех последовательных модулей.
Шаг 6
С помощью отвертки Phillips #01 отвинтите два винта длиной 7 мм.
Шаг 7
Подденьте крышку вверх пальцами.
Открутите два винта длиной 7 мм.
Потяните за пластиковую лепесток в направлении стрелки, чтобы извлечь.
Шаг 8
Поднимайте сначала сторону с разъёмом.
Полностью извлеките.
Шаг 9
Перейдите к следующему шагу, если получаете доступ к другим компонентам.
Снимите винты 3 мм с крепления жёсткого диска с помощью отвертки Phillips #1.
Шаг 10
Снимите винты длиной 7 мм с помощью отвертки Phillips #1.
Шаг 11
Возьмите переднюю панель DVD‑привода пальцами и вытащите его.
Шаг 12
Удалите десять винтов длиной 7 мм с помощью отвертки Phillips #1.
Удалите два винта длиной 8 мм с помощью отвертки Phillips #1.
Удалите два винта длиной 3 мм с помощью отвертки Phillips #1.
Шаг 13
Снимите блок слота для SD‑карты, нажав на него, пока он не освободится.
После освобождения вытяните его наружу, чтобы снять.
Шаг 14
Чтобы снять крышку, найдите свободный угол и начните поддевать его, чтобы приподнять крышку.
Продвигайте инструмент по краям, чтобы освободить защёлки крышки. Возможно, потребуется второй инструмент, чтобы зафиксировать приподнятый угол.
Снимите крышку.
ПРИМЕЧАНИЕ: если вы пытаетесь получить доступ к другим компонентам, пропустите 2 шага.
Шаг 15
Снимите показанную заглушку плоским инструментом.
Удалите семь винтов длиной 5 мм с помощью отвертки Phillips #01.
Шаг 16
Чтобы разорвать слой термопасты, приложите лёгкое постоянное усилие вверх, пока он не освободится.
Удалите четыре винта длиной 3,5 мм с помощью отвертки Phillips #000, чтобы получить доступ к вентилятору охлаждения.
Шаг 17

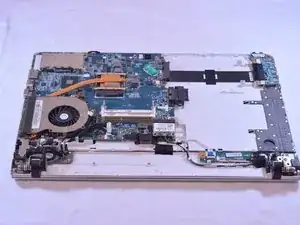

Продолжение с шага 3.
Шаг 18

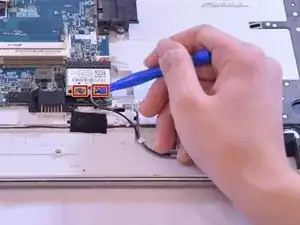

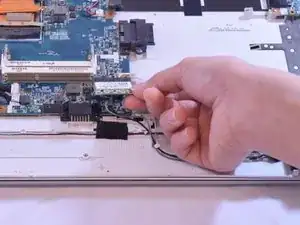

Осторожно отсоедините штекеры антенн.
Шаг 19

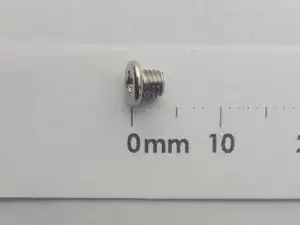

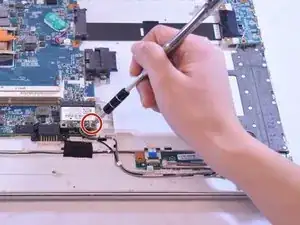

Удалите винт 3 мм с помощью отвертки Phillips #01.
Шаг 20
Извлеките Wi‑Fi карту.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
