Замена задней панели HP 15-ay103dx
В этом руководстве показано снятие винтов и крышек петель для удаления задней панели.
Шаг 1
Сдвиньте два фиксатора батареи на задней части устройства в положение «открыто».
Шаг 2
Поднимите батарею вверх, чтобы вынуть её из устройства.
Шаг 3

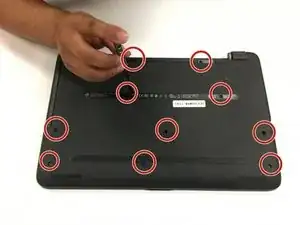

Используя крестообразную отвертку PH1, выкрутите все винты длиной 5/16 дюйма с задней части устройства.
Всего должно быть 10 винтов, храните их вместе!
Шаг 4
Найдите привод оптических дисков и извлеките его из устройства, сдвинув прямо наружу.
Шаг 5

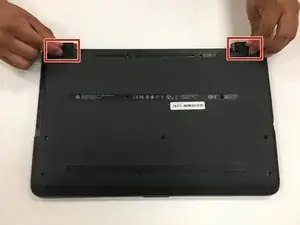

На петлях устройства находятся резиновые демпферы, приклеенные к корпусу. Снимите их аккуратно.
Разместите демпферы клеевой стороной вверх — их нужно будет вернуть на место после замены.
Шаг 6

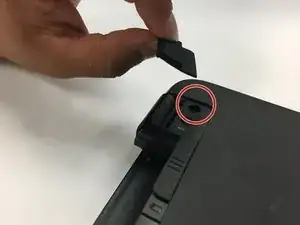

В том же месте, откуда вы сняли демпферы, находятся два винта длиной 5/16 дюйма. Используя ту же крестообразную отвертку, что и в шаге 3, выкрутите эти винты.
Храните винты вместе!
Шаг 7

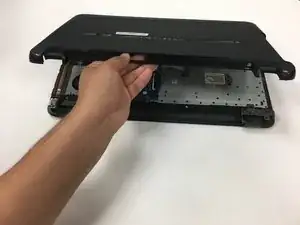

Осторожно снимите заднюю панель с устройства.
Если сделать это вручную затруднительно, можно использовать тонкий инструмент для поддевания, чтобы упростить процесс.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
