Замена WLAN-модуля HP Envy 17-J013CL
WLAN-модуль управляет работой Wi‑Fi в ноутбуке; поэтому при его неисправности важно заменить модуль — к счастью, это просто! Обязательно заземлитесь, чтобы исключить статическое электричество.
Шаг 1

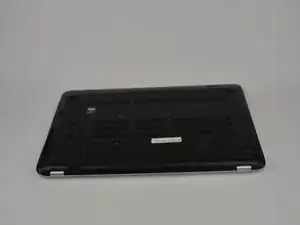

Положите ноутбук так, чтобы аккумулятор был обращён к вам.
Не забудьте отключить кабель питания и другие источники питания от устройства перед заменой/ремонтом деталей.
Шаг 2

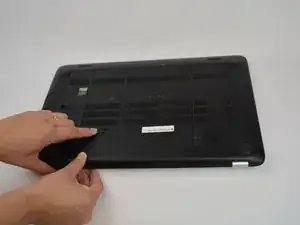

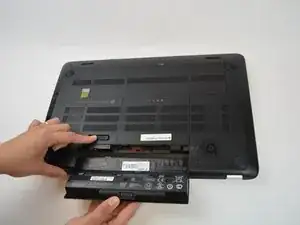

Возьмитесь за маленький фиксатор аккумулятора и нажмите его вправо.
Когда задвижка сдвинется полностью вправо, ноутбук сам выдавит аккумулятор наружу.
Шаг 3

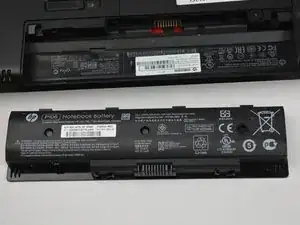

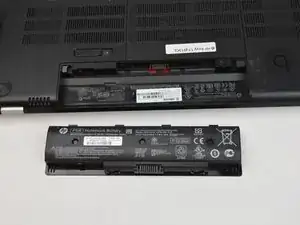

Выньте аккумулятор и отпустите фиксатор аккумулятора.
Шаг 4

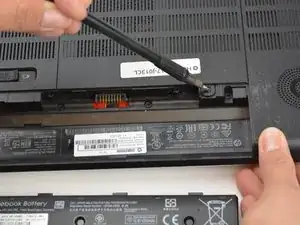

Используйте крестовую отвёртку PH1, чтобы ослабить винт длиной 7 мм. Винт не выпадет полностью, так как удерживается шайбой снизу, но достаточно ослабьте его, чтобы открыть крышку.
Шаг 5

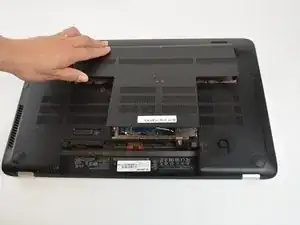

Осторожно снимите заднюю крышку, начиная со стороны аккумулятора и двигаясь к задней части ноутбука.
Оттягивайте её назад, пока она не выйдет из держателей.
Рекомендуется использовать обе руки при съёме задней крышки, чтобы не деформировать её.
Шаг 6

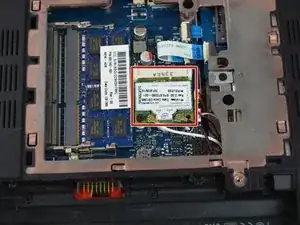

Найдите WLAN-модуль.
Шаг 7

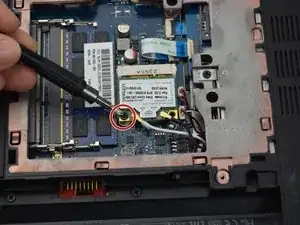

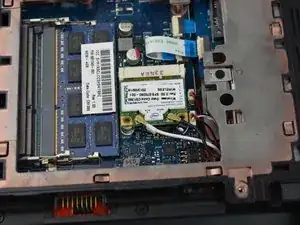

Используйте крестовую отвёртку PH1, чтобы снять винт длиной 7 мм с материнской платы.
Шаг 8

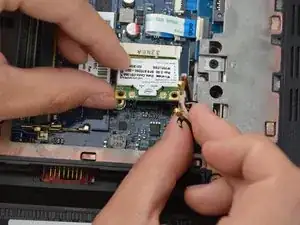

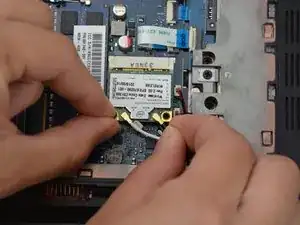

Отсоедините чёрный и белый провода от модуля. При снятии проводов с разъёмов раздастся характерный щелчок.
Запомните: белый провод должен быть с левой стороны модуля, а чёрный — с правой. Неправильная установка может вызвать проблемы.
Шаг 9

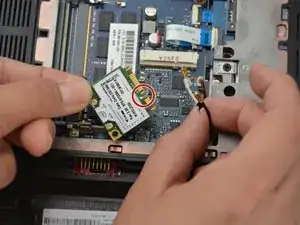

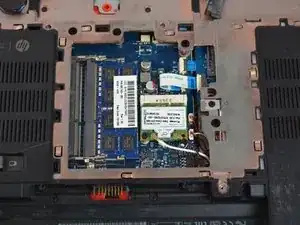

Осторожно вытяните модуль из материнской платы.
Убедитесь, что при установке модуль вставлен в правильной ориентации, обозначенной небольшой выемкой на конце модуля.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
