Замена материнской платы HP Envy 17-J013CL

Положите ноутбук так, чтобы батарея была обращена к вам.

Не забудьте отключить сетевой адаптер и другие источники питания от устройства перед заменой/ремонтом компонентов.

Возьмитесь за маленький фиксатор батареи и нажмите вправо.

Когда фиксатор полностью сдвинется вправо, ноутбук сам выдавит батарею наружу.

Выньте батарею и отпустите фиксатор батареи.

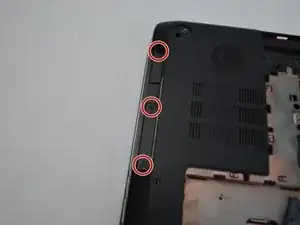

С помощью отвертки PH1 ослабьте винт 7 мм. Винт не выпадет полностью, так как удерживается шайбой снизу, но его достаточно ослабить, чтобы открыть корпус.

Осторожно снимите заднюю крышку, начиная со стороны батареи в направлении к задней части корпуса.

Оттягивайте её назад по мере выхода из фиксирующих защёлок.

Предпочтительно использовать обе руки при снятии задней крышки, чтобы не деформировать её.

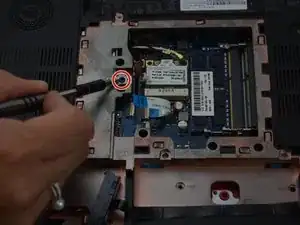

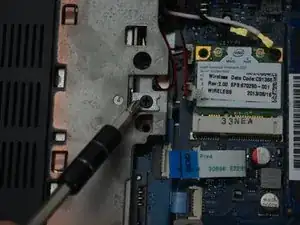

Найдите винт 7 мм для оптического привода рядом с модулями WLAN и памяти.

Удалите винт отверткой PH1, чтобы освободить CD-привод.

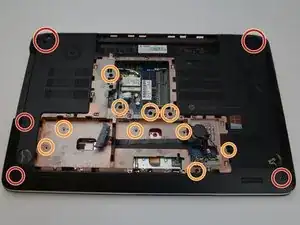

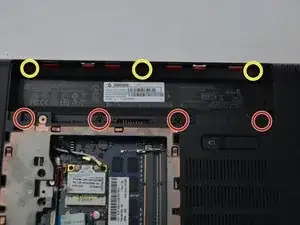

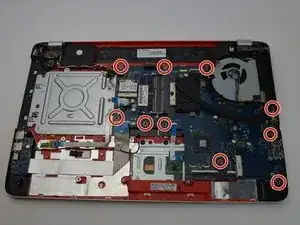

С помощью отвертки PH1 извлеките все винты 7 мм.

С помощью отвертки PH0 извлеките винты 3 мм.

Той же отверткой PH0 извлеките винты 2 мм.

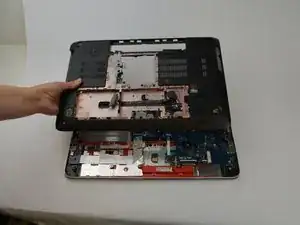

Снимите нижнюю панель, потянув за края после удаления всех винтов. Аккуратно приподнимите и отложите в сторону.

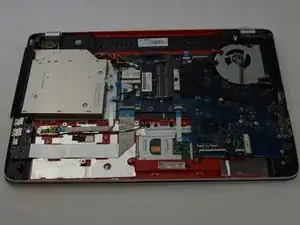

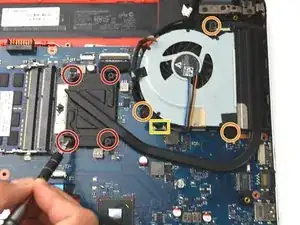

Открутите показанные красным витые пружинные винты, крепящиеся к материнской плате.

Удалите винты 7 мм отверткой PH1, чтобы ослабить вентилятор.

Отключите вентилятор от материнской платы.

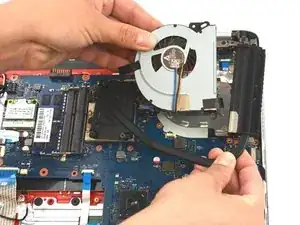

Поднимите вентилятор и затем снимите чёрную решётку, закрывающую процессор.

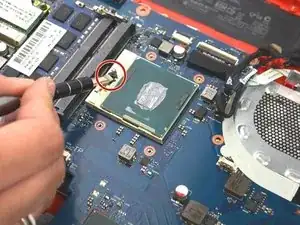

С помощью плоской отвертки поверните фиксирующий винт на 180 градусов, чтобы разблокировать процессор в разъёме материнской платы.

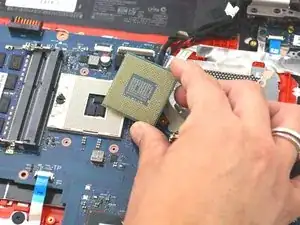

Осторожно и вертикально извлеките процессор.

При установке процессора обратно убедитесь, что золотой треугольник находится в верхнем левом углу разъёма на материнской плате.

Будьте внимательны, чтобы не согнуть контакты на процессоре. Повреждённые контакты делают процессор непригодным.

Снимите винты 7 мм, удерживающие материнскую плату на раме.

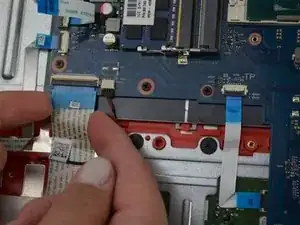

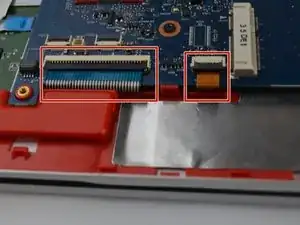

Найдите два нижних кабеля и поднимите чёрные фиксирующие защёлки.

Возьмитесь за кабели за полупрозрачные язычки и аккуратно вытащите их из материнской платы.

Слева на материнской плате снимите два кабеля, предварительно подняв чёрные фиксирующие защёлки и потянув за полупрозрачные язычки.

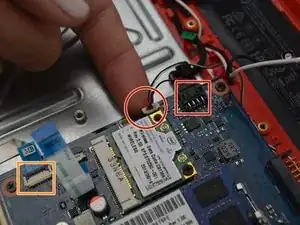

Рядом с модулем WLAN извлеките два разъёма, показанные красным, из материнской платы.

Будьте осторожны при извлечении этих двух разъёмов — чрезмерное усилие может оторвать кабели от разъёма.

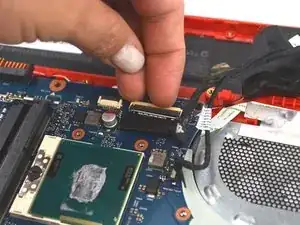

Снимите плоский кабель с материнской платы, сначала подняв фиксирующую чёрную защёлку и вытащив кабель.

В месте, где был вентилятор процессора, поднимите фиксирующие язычки на кабелях и извлеките их из материнской платы.

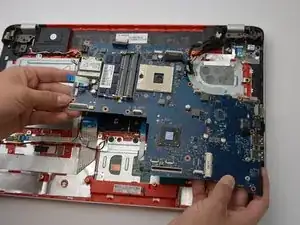

Осторожно приподнимите материнскую плату из корпуса ноутбука и сдвиньте её влево.
