Замена входа питания HP Envy x360 15m-bq021dx
Если ваш HP Envy x360 15m-bq021dx (также известный как HP Envy x360 Convertible 15m серии) не заряжается или заряжается прерывисто, разъем питания может быть повреждён или неисправен. В этом руководстве показано, как безопасно заменить входной разъем питания, чтобы восстановить нормальную работу зарядки.
Разъем питания соединяет устройство с внешним источником питания, позволяя аккумулятору заряжаться и ноутбуку работать при подключенном питании. Неисправный разъем может приводить к отключению питания, отсутствию зарядки батареи или к зарядке только при определённом положении разъёма.
Важные рекомендации по безопасности:
- Полностью выключите устройство и отключите его от всех источников питания перед началом ремонта.
- Используйте инструменты, безопасные при электростатическом разряде, и антистатический браслет, чтобы не повредить внутренние компоненты.
- Если аккумулятор вздут или видны признаки повреждения, следуйте этому руководству по действиям при вздутом аккумуляторе перед продолжением.
Для выполнения этого руководства пайка не требуется, но потребуется аккуратно снять несколько компонентов, чтобы получить доступ к разъёму питания. Проявляйте осторожность при отсоединении ленточных кабелей и обращении с внутренними частями.
Шаг 1
На задней панели устройства отверткой Phillips #0 удалите четыре (4) винта M2.5xL6 в верхней части фотографии.
Отверткой Torx T5 открутите три (3) винта в нижней части фотографии.
Шаг 2
Чтобы снять заднюю крышку, используйте чёрную лопатку, чтобы приподнять кромки крышки.
Используйте присоску, чтобы помочь при подъёме задней крышки.
Шаг 3
Отверткой Phillips #0 снимите шесть (6) винтов M2.0x3.2, крепящих аккумулятор.
Шаг 4
Отверткой Phillips #0 удалите оставшийся винт, фиксирующий аккумулятор, расположенный рядом с SSD-накопителем.
Шаг 5
Поднимите и потяните переднюю часть аккумулятора вверх и наружу (отсоединяя от разъёма), чтобы извлечь его.
Шаг 6
Отверткой Phillips #0 удалите три винта M2x4, расположенные вокруг кулера, как показано на изображении.
Будьте осторожны — при снятии вентилятор может иметь острые элементы.
Шаг 7
Снимите зажим-разъём с помощью пинцета.
Шаг 8
Отвёрткой Phillips #1 удалите четыре винта с пружинным креплением.
Шаг 9
Снимите кулер.
Шаг 10
Отверткой Phillips #1 удалите семь винтов M2.0x3.2.
Освободите шесть разъёмов с помощью синей лопатки для вскрытия.
Шаг 11
Аккуратно извлеките вспомогательный аудиоразъём из корпуса компьютера, как показано.
Шаг 12
Поднимите материнскую плату вверх и отведите её от корпуса компьютера.
Шаг 13
Пинцетом освободите кабели от держателей.
Выньте динамики из ноутбука.
Шаг 14

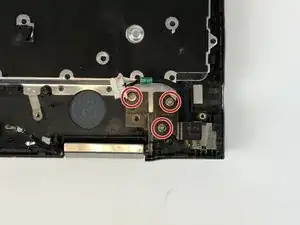

Отверткой Phillips #0 снимите три винта M2.0x3.2 шарнира рядом с кабелем питания.

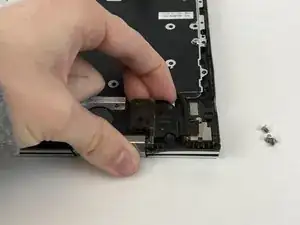

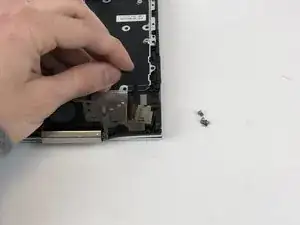

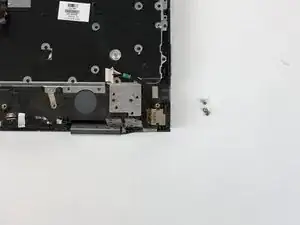

Подденьте шарнир вверх, чтобы он не мешал.
Шаг 15

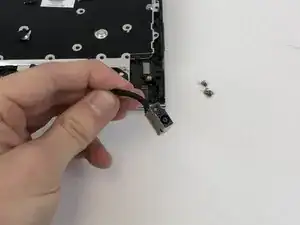

Извлеките разъём питания.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Отнесите электронные отходы на переработку к сертифицированному по стандарту R2 или e-Stewards пункту приёма.
Перевод руководства с ifixit.com
