Замена Wi‑Fi карты HP Envy x360 15m-bq021dx
Устройство не подключается к Wi‑Fi? Ниже приведены шаги по безопасному извлечению и замене Wi‑Fi карты в вашем HP Envy x360 15m-bq021dx. Перед выполнением попытайтесь установить новые сетевые драйверы или запустить диагностику сети Windows. Также выключите устройство и отключите его от сетевого адаптера перед началом ремонта.
Шаг 1
На задней панели устройства удалите четыре (4) винта M2.5xL6 в верхней части фотографии крестовой отверткой Phillips #0.
Отверните три (3) винта в нижней части фотографии отверткой Torx T5.
Шаг 2
Для снятия задней крышки используйте чёрную лопатку, чтобы приподнять кромки крышки.
Используйте присоску, чтобы помочь при подъёме задней крышки.
Шаг 3
Отверткой Philips #0 снимите шесть (6) винтов M2.0x3.2, удерживающих аккумулятор.
Шаг 4
Отверткой Philips #0 отвинтите последний винт, крепящий аккумулятор к узлу SSD‑накопителя.
Шаг 5
Поднимите и вытяните переднюю часть аккумулятора вверх и наружу (от разъёма), чтобы извлечь его.
Шаг 6
Отверткой Philips #0 отвинтите три винта M2x4, расположенные вокруг вентилятора охлаждения, как показано на фото.
Осторожно: при снятии вентилятор может иметь острые кромки.
Шаг 7
Снимите фиксирующую клипсу разъёма пинцетом.
Шаг 8
Удалите четыре пружинных винта крестовой отверткой Philips #1.
Шаг 9
Снимите вентилятор охлаждения.
Шаг 10
Отверткой Phillips #1 отвинтите семь винтов M2.0x3.2.
Отключите шесть разъёмов с помощью синей лопатки для вскрытия.
Шаг 11
Аккуратно снимите вспомогательный аудиопорт с корпуса компьютера, как показано.
Шаг 12
Поднимите материнскую плату и отведите её от корпуса компьютера.
Шаг 13
Переверните материнскую плату.

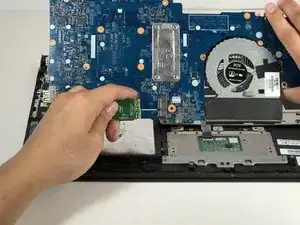

Выньте Wi‑Fi карту из разъёма.

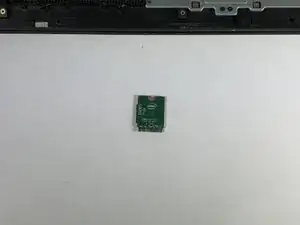

Запомните ориентацию Wi‑Fi карты — она должна быть установлена в том же положении.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
