Замена дисплейного блока HP Envy x360 15m-bp112dx

Перед началом разборки выключите ноутбук.

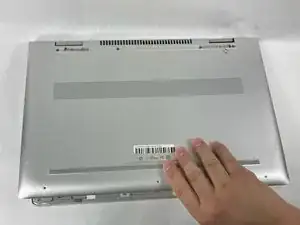

Начните с того, что разместите устройство «вверх ногами», шарнир будет направлен от Вас.

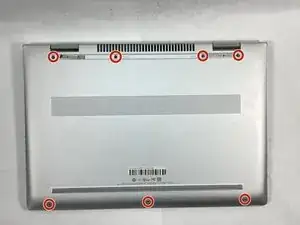

Удалите семь винтов Phillips длиной 1 мм.

С помощью лопатки подденьте крышку снизу, подвинув нижнюю крышку вверх.

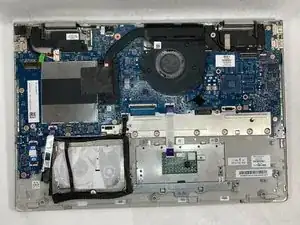

Отложите нижнюю крышку в сторону.

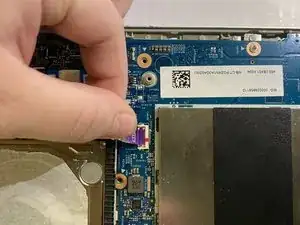

Осторожно отсоедините SATA-лиентовый кабель от накопителя, вытянув его горизонтально.

Во избежание травм убедитесь, что вы отключили аккумулятор перед снятием каких-либо кабелей в ноутбуке.

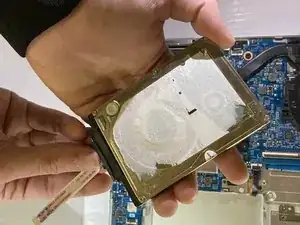

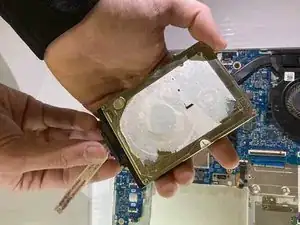

Извлеките накопитель, потянув его вертикально вверх.

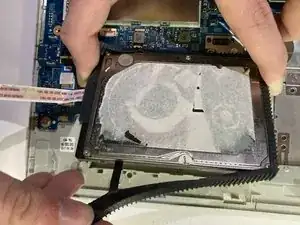

Снимите пластиковую обшивку вокруг накопителя, отогнув её назад.

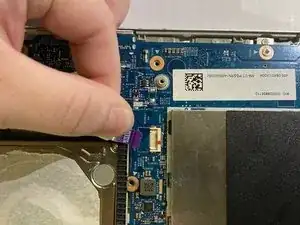

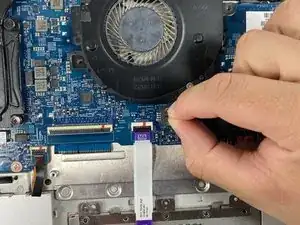

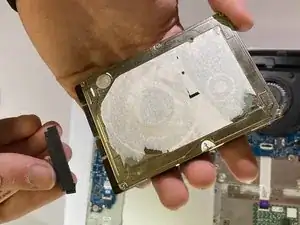

Отсоедините лентовый кабель, вытянув его горизонтально от накопителя.

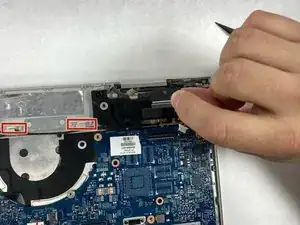

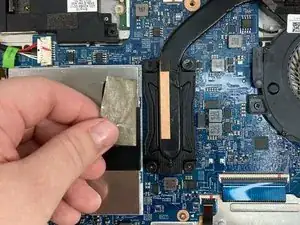

Осторожно отогните ленту, соединяющую радиатор с узлом вентилятора.

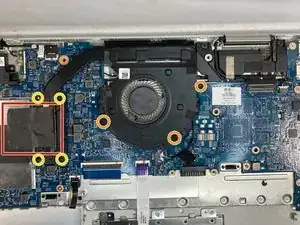

Ослабьте четыре винта Phillips длиной 1 мм, крепящие узел вентилятора.

Удалите три винта Phillips длиной 2 мм.

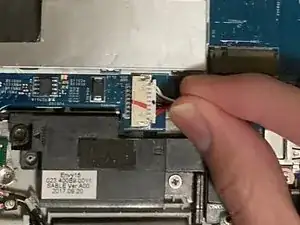

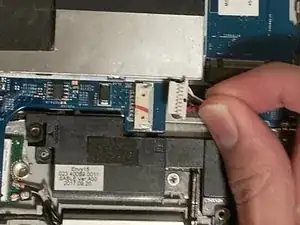

Отключите тонкий кабель, подключённый к вентилятору, потянув его горизонтально.

Осторожно отогните прилегающую ленту.

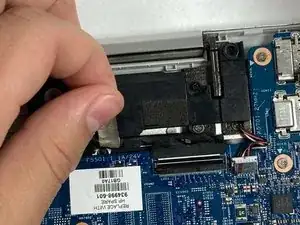

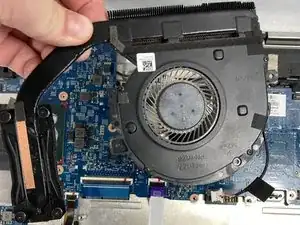

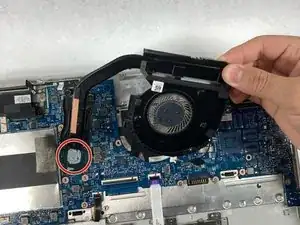

Осторожно снимите узел вентилятора, потянув его вверх.

При повторной сборке убедитесь, что вы очистили и заменили термопасту на узле вентилятора.

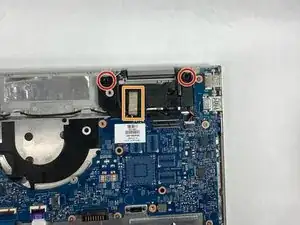

Снимите два винта Phillips длиной 5 мм с первого динамика.

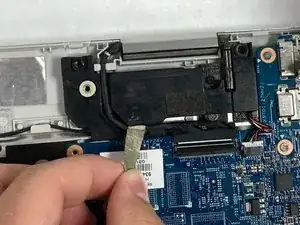

Осторожно отогните ленту.

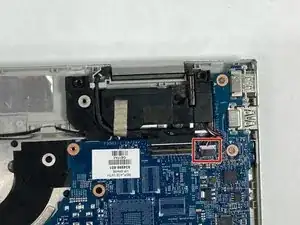

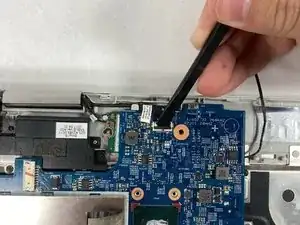

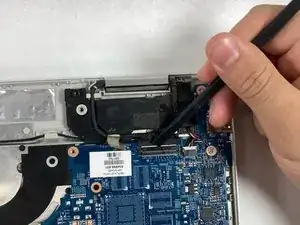

Откройте защёлку, удерживающую провод правого динамика, поддев её пластиковой лопаткой вверх.

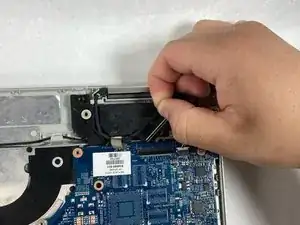

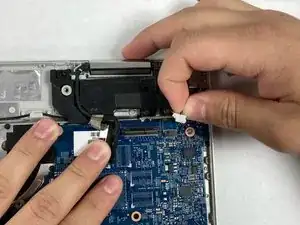

Вытяните провод динамика горизонтально.

Снимите тонкий кабель с динамика, вытянув его горизонтально.

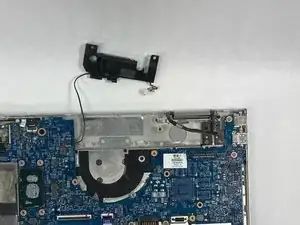

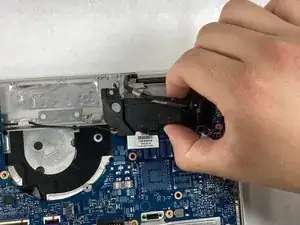

Снимите правый динамик, аккуратно потянув его вверх.

При вытягивании размотайте провод вокруг пластмассовых защёлок, чтобы освободить динамик, и отложите его в сторону.

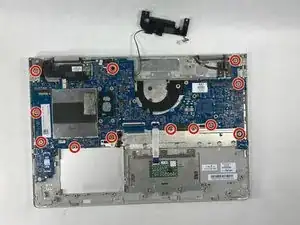

Удалите двенадцать винтов Phillips длиной 2,5 мм.

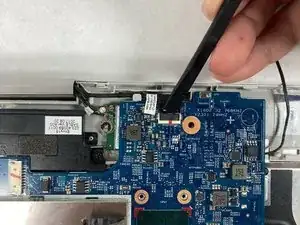

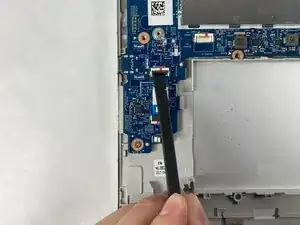

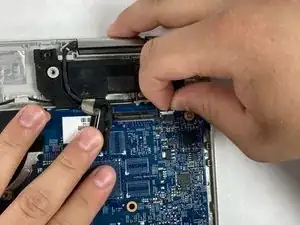

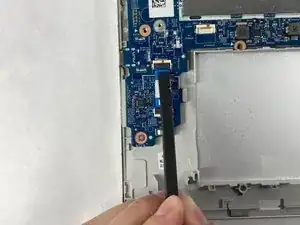

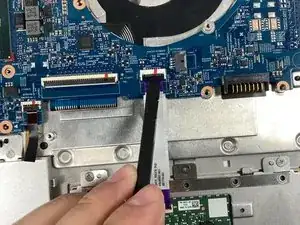

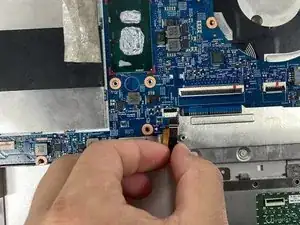

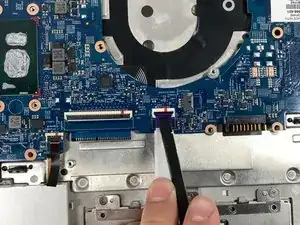

Отсоедините лентовый кабель, используя пластиковую лопатку, поднимите чёрную фиксирующую защёлку ZIF вверх.

Удалите лентовый кабель, вытянув его горизонтально.

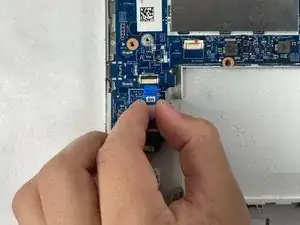

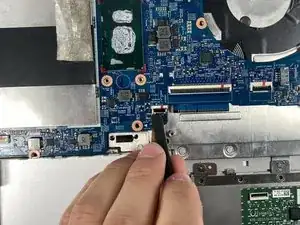

Отсоедините второй лентовый кабель, используя пластиковую лопатку, поднимите чёрную фиксирующую защёлку ZIF вверх.

Удалите лентовый кабель, вытянув его горизонтально.

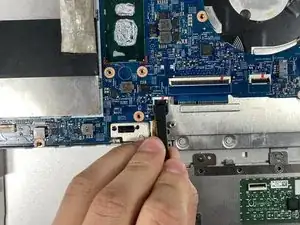

Отсоедините третий лентовый кабель, используя пластиковую лопатку, поднимите чёрную фиксирующую защёлку ZIF вверх.

Удалите лентовый кабель, вытянув его горизонтально.

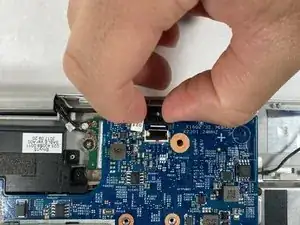

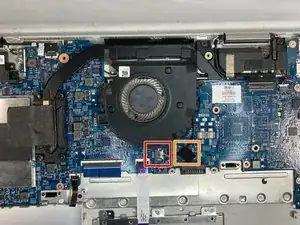

Осторожно снимите тонкий кабель, вытянув его горизонтально вровень с его посадочным пазом.

Отсоедините четвёртый лентовый кабель, используя пластиковую лопатку, поднимите чёрную фиксирующую защёлку ZIF вверх.

Удалите лентовый кабель, вытянув его горизонтально.

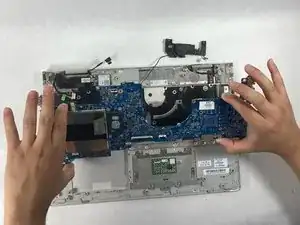

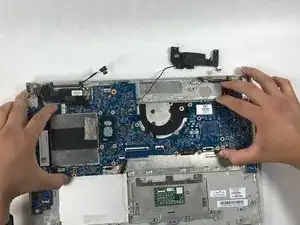

Осторожно снимите материнскую плату, потянув её вверх.

Снятие правого динамика описано в руководстве по материнской плате в шагах 1–4.

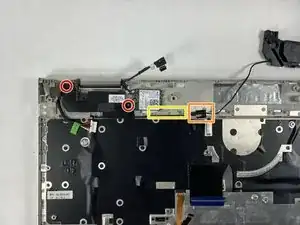

Удалите два винта Phillips 1,5 мм.

Осторожно отлейте ленту назад.

Протяните провод левого динамика вокруг пластиковых защёлок.

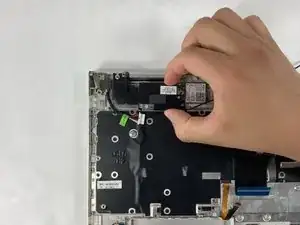

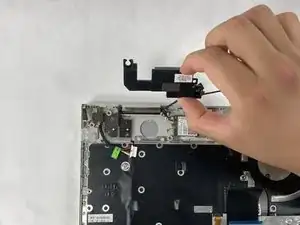

Осторожно снимите левый динамик, потянув вертикально вверх.

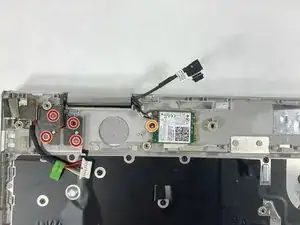

Удалите четыре винта Phillips 5 мм.

Удалите один винт Phillips 5 мм.

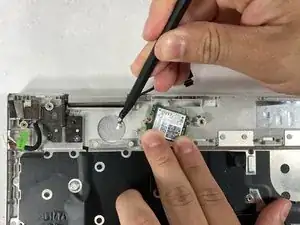

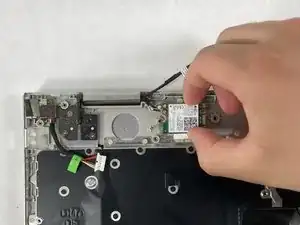

Осторожно извлеките Wi‑Fi карту, поднимая её вверх.

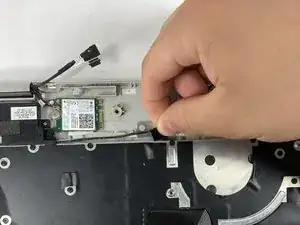

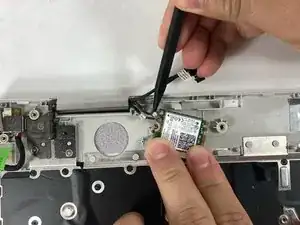

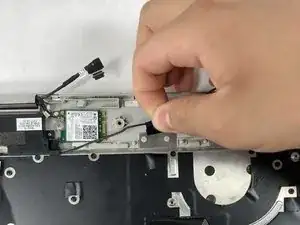

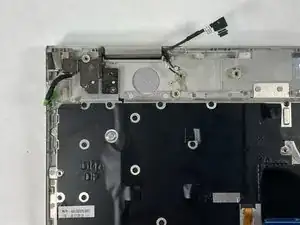

Отсоедините провода от Wi‑Fi карты с помощью монтажного инструмента, потянув провода вверх.

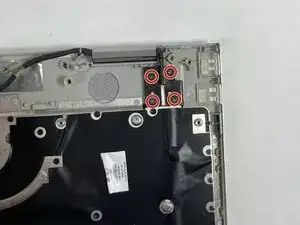

Открутите четыре винта Phillips 5 мм.

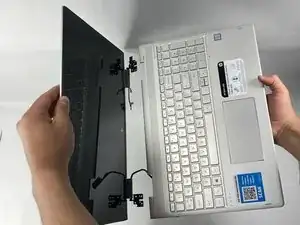

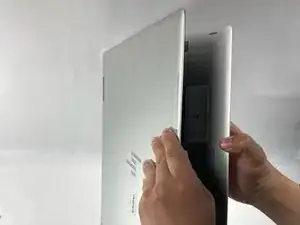

Отделите экран от остальной части ноутбука, открыв корпус как книгу и раздвинув две части друг от друга.
