Замена верхней части корпуса why! N131WU/BU/ZU

Выверните винты корпуса (красные) и винты клавиатуры (зеленые).

Обязательно не потеряйте эти винты. Они понадобятся вам для сборки ноутбука.

Используя отверстие, предусмотренное под корпусом (см. изображение), вытолкните клавиатуру с помощью тонкой отвертки или другого твердого предмета.

Придерживайте клавиатуру во время выталкивания, чтобы не повредить два все еще подключенных кабеля.

(Синий кабель) Поднимите тонкую черную часть разъема и аккуратно потяните синий шлейфовый кабель, пока он не выйдет.

(Оранжевый кабель) Отсоедините оранжевый кабель, сдвинув серую часть разъема в сторону экрана, затем аккуратно потяните за шлейфовый кабель.

Выверните три винта, которые находились под клавиатурой. Обязательно сохраните их.

После их удаления вы можете отсоединить нижнюю часть корпуса от остальной части компьютера.

Выверните винт, фиксирующий SSD.

Аккуратно извлеките SSD из разъема.

Аккуратно потяните зажимы наружу, чтобы освободить плашку оперативной памяти.

Извлеките плашку оперативной памяти из ее слота.

Выверните пять винтов Phillips, фиксирующих аккумулятор.

Отсоедините силовой разъем и извлеките аккумулятор в направлении стрелок.

Поднимите фиксирующую защелку и отсоедините ZIF-кабель, расположенный под клавиатурой.

Отсоедините девять отмеченных кабелей, как описано в следующих шагах.

Выверните четыре винта, фиксирующие материнскую плату к корпусу.

Кабели с синими усиливающими накладками являются ZIF-разъемами, для отсоединения которых требуется поднять фиксирующий рычаг перед извлечением кабеля.

Отсоедините кабель SATA3 от материнской платы после его отключения.

Не забудьте отсоединить эти кабели.

Примечание: В оригинальной инструкции предлагается плотно вставить ноготь под основание разъема дисплея.

Однако правильный способ отсоединения разъема дисплея — взяться за пластиковый ремешок на верхней части разъема и использовать его, чтобы потянуть разъем прямо вверх.

После удаления винтов аккуратно приподнимите материнскую плату с конца, указанного стрелками.

Не забудьте отсоединить кабели возле вентилятора.

Материнская плата успешно извлечена.

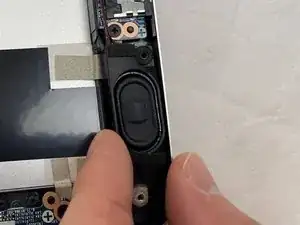

Снимите правый динамик.

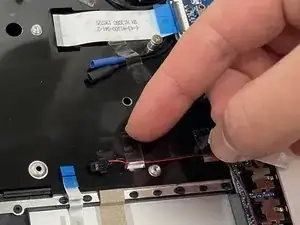

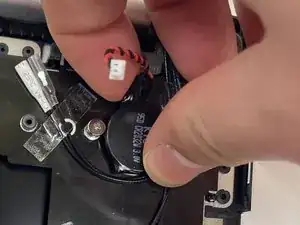

Чтобы снять левый динамик, сначала отсоедините кабель микрофона/гарнитуры, затем снимите полоски клея.

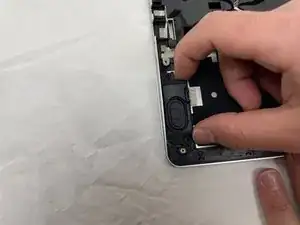

Снимите левый динамик.

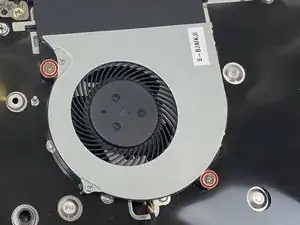

Выверните два винта Phillips, фиксирующие вентилятор процессора к корпусу, и снимите вентилятор.

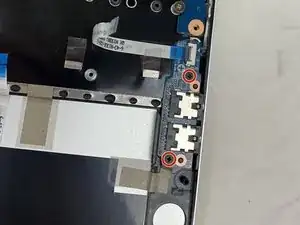

Выверните два винта, фиксирующие плату аудиоразъема.

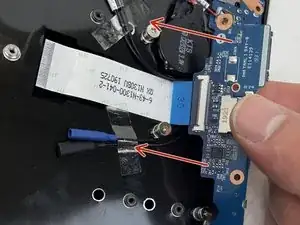

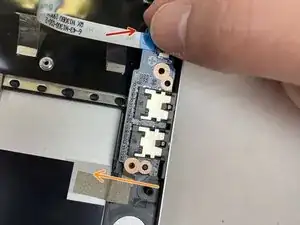

Приподнимите аудиоплату в точке, указанной красной стрелкой, и сдвиньте ее от шасси в направлении оранжевой стрелки.

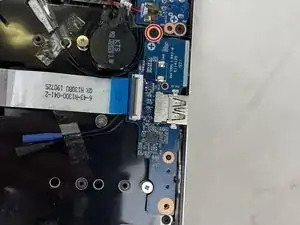

Выверните винт Phillips, фиксирующий плату силового разъема.

Извлеките плату USB-разъема в направлении, указанном стрелками.

Шлейфовый кабель закреплен на верхней части корпуса с помощью клея. Нет необходимости отсоединять его от USB-платы; просто аккуратно отделите весь узел от корпуса в направлении стрелок.

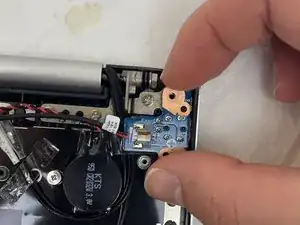

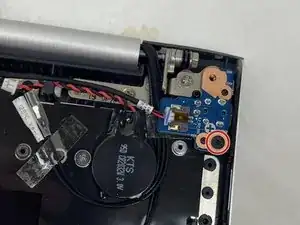

Отключите плату ввода постоянного тока, выкрутите единственный винт под крестовую отвертку, которым она крепится, и извлеките ее.

Провода питания постоянного тока можно оставить на месте.

Батарейка CMOS крепится к корпусу на клейкой ленте. Просто отклейте ее для извлечения.

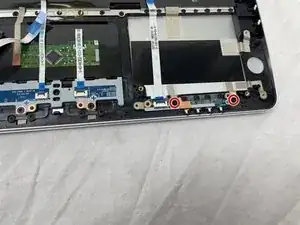

Выкрутите два винта, удерживающие плату со светодиодами на шасси, и снимите ее вместе с шлейфом.

Применять силу не нужно; пласта легкo приклеена к плате и ее можно легко отклеить.

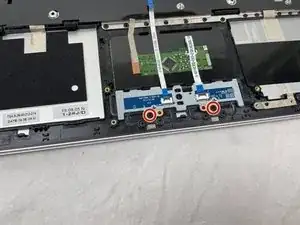

Выкрутите два винта, крепящие пластину кнопок тачпада.

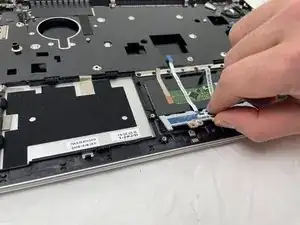

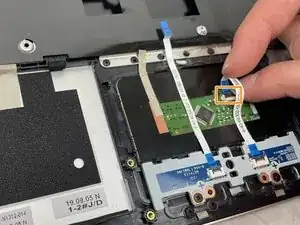

Поднимите фиксирующую защелку ZIF-коннектора и отсоедините кабель кнопки справа.

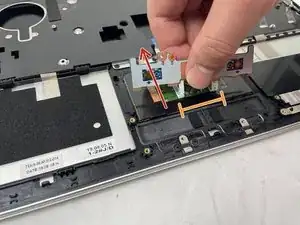

Возьмитесь за плату со светодиодами между двумя кабелями.

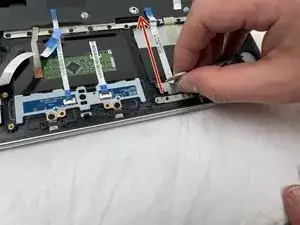

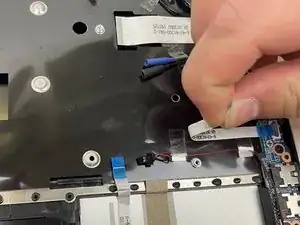

Следуя направлению красной стрелки, отклейте два кабеля от корпуса.

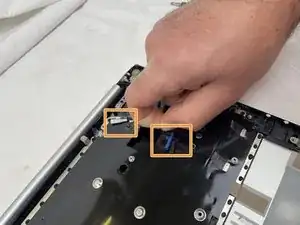

Отклейте кусочки ленты, удерживающие кабели на шасси.

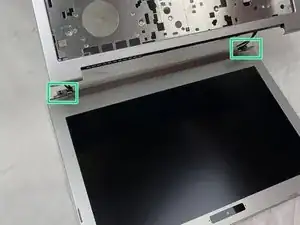

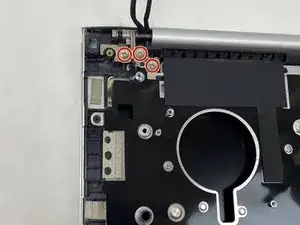

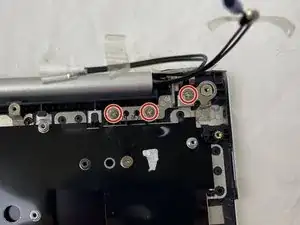

Выкрутите шесть винтов под крестовую отвертку, крепящих петли, по три с каждой стороны.

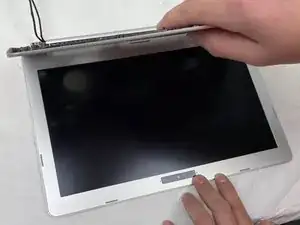

Придерживая дисплей, поднимите корпус под углом примерно 45 градусов.

Корпус снимется, как только будет достаточный зазор.
