замена кабеля EDP L140/1PU
Шаг 1
Удалите винты.
Поднимите крышку.
Шаг 2
В целях безопасности необходимо отключить аккумулятор перед каждой работой.
Отключите аккумулятор руками.
Другие компоненты теперь можно безопасно заменять.
Шаг 3

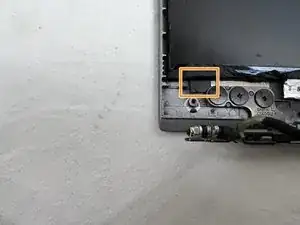

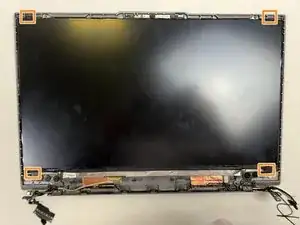

Оранжевые квадраты показывают зоны, на которых мы сосредоточимся.

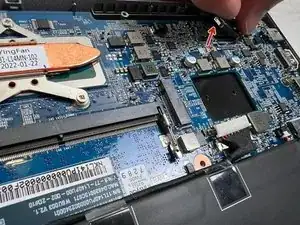

Отключите кабель экрана.

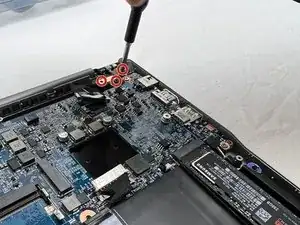

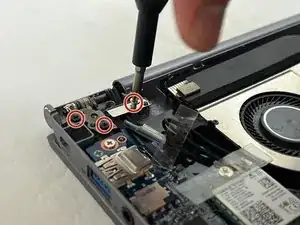

Открутите винт крышки и винты петли. Удалите крышку.
Шаг 4

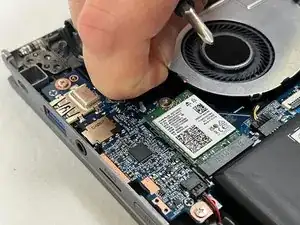

Открутите винт крышки и винты петли. Удалите крышку.

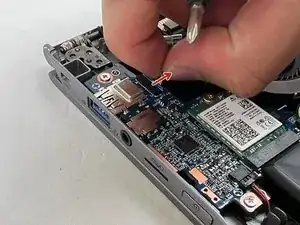

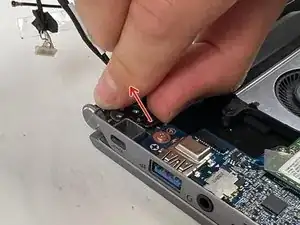

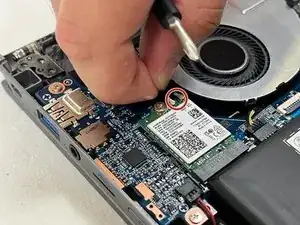

Отключите кабели Wifi.
Шаг 5
Отключите кабель камеры.
Откройте две петли.
Шаг 6

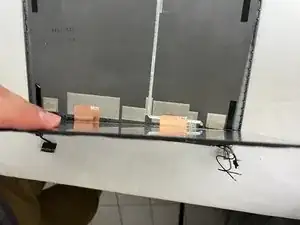

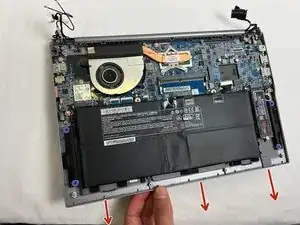

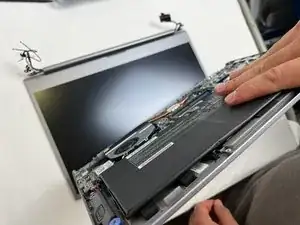

Снимите верхнюю крышку, отделив ее от экрана.

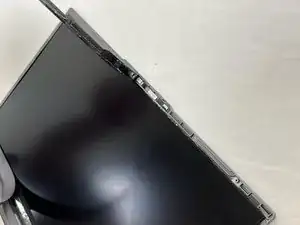

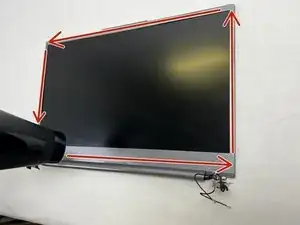

С помощью фена прогрейте воздухом вокруг экрана, чтобы размягчить клей рамки.
Чтобы не повредить компоненты, никогда не направляйте фен на одно и то же место.
Шаг 7

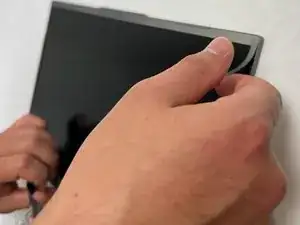

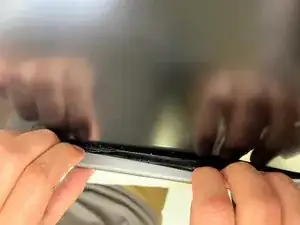

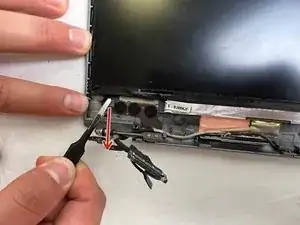

Отделите рамку.
Вы можете использовать пластиковую лопатку iFixit для этого, или просто ногти.
Шаг 8
Снимите верхнюю рамку экрана.
Шаг 9

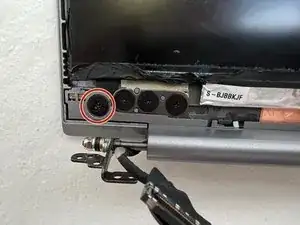

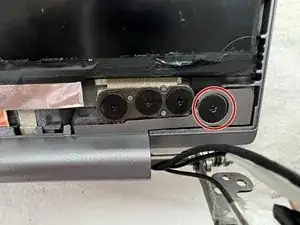

Открутите два винта, обведенные красным.
Шаг 10

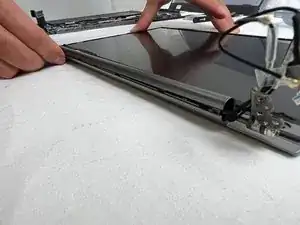

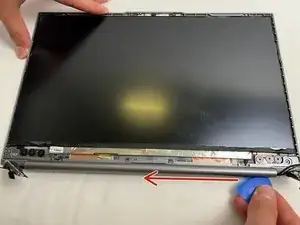

Отсоедините нижнюю рамку от экрана.
Шаг 11
Удалите четыре полоски ленты.
Шаг 12

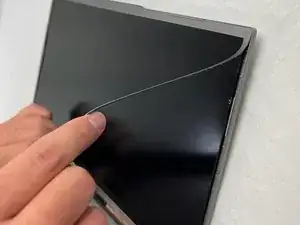

С помощью пинцета захватите ленту и аккуратно потяните ее.
Шаг 13
Тяните ленту, пока она не освободится. Повторите на всех 3 других сторонах.

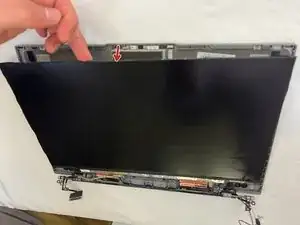

Поднимите экран.
Шаг 14
Удалите ленту.

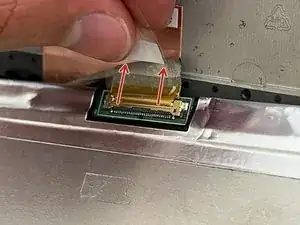

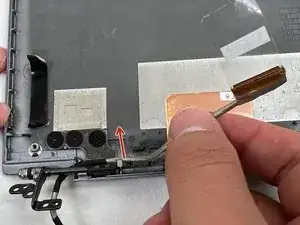

Удалите кабель экрана.
Шаг 15

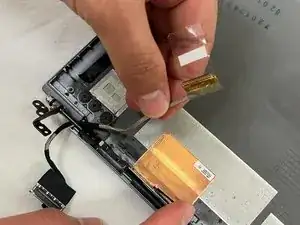

Освободите кабель и удалите его.
Заключение
Чтобы собрать устройство обратно, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
