Замена материнской платы Vulcan Venture II VNB14002IE
Используйте это руководство для замены неисправной материнской платы в ноутбуке Vulcan Venture II (VNB14002IE). Ваш ноутбук может иметь неисправную материнскую плату, если вы сталкиваетесь с частыми зависаниями, выключениями, перезагрузками или отсутствием питания. Перед снятием любых деталей убедитесь, что ноутбук полностью выключен. Если вы не уверены, что он полностью выключен, откройте и включите ноутбук, затем выключите через меню «Пуск».
Шаг 1
Используйте отвертку J00, чтобы выкрутить 10 винтов задней крышки.
Шаг 2
Осторожно отделите заднюю панель от корпуса ноутбука.
Шаг 3

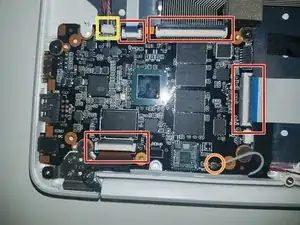

Отключите 4 ленточных кабеля, подключенных к материнской плате, аккуратно подняв чёрную фиксирующую планку на разъёме. После освобождения медленно выведите кабель.
Отключите провод, подключённый к материнской плате.
Отключите аккумулятор, аккуратно вынув кабель, подключённый к плате.
Шаг 4

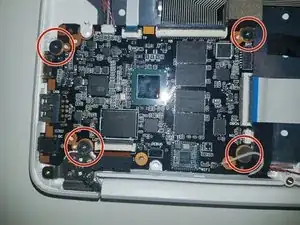

Удалите винты, расположенные в углах платы, с помощью отвертки J00.
Шаг 5
Осторожно поднимите плату из корпуса, убедившись, что к ней не подключены никакие кабели.
На изображении показан корпус материнской платы после её снятия.
Заключение
Для сборки устройства снова выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
