why! N131WU Замена экрана

Удалите винты корпуса (красные) и винты клавиатуры (зеленые).

Обязательно не потеряйте эти винты. Они понадобятся вам при сборке ноутбука.

Используя отверстие под корпусом (см. фото), выдавите клавиатуру тонкой отверткой или другим твердым предметом.

Держите клавиатуру при выдавливании, чтобы не повредить два кабеля, которые всё ещё подключены.

(Синий кабель) Поднимите вверх тонкую черную часть на разъеме и аккуратно вытяните синий ленточный кабель до извлечения.

(Оранжевый кабель) Снимите оранжевый кабель, сдвинув серую часть разъема в сторону экрана, затем аккуратно потяните ленточный кабель.

Открутите три винта, находившиеся под клавиатурой. Обязательно сохраните их.

После их удаления вы сможете снять нижнюю часть корпуса с остальной части компьютера.

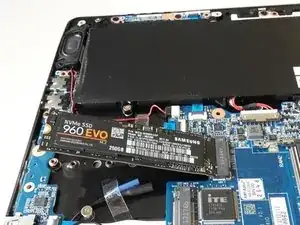

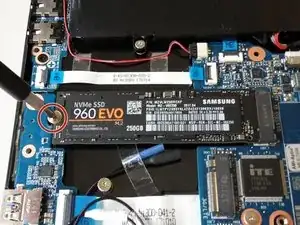

Удалите винт, фиксирующий SSD.

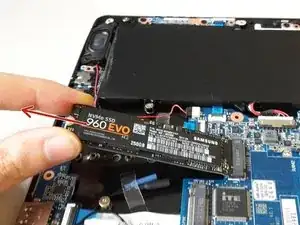

Осторожно извлеките SSD из разъема.

Аккуратно отведите защелки наружу, чтобы освободить модуль оперативной памяти.

Извлеките модуль памяти из гнезда.

Удалите пять винтов с крестообразным шлицем, крепящих аккумулятор.

Отключите силовой разъем и поднимите аккумулятор в направлении стрелок, чтобы извлечь его.

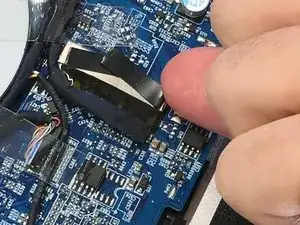

Поднимите фиксирующий язычок и отключите ZIF-кабель, находящийся под клавиатурой.

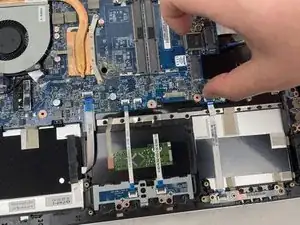

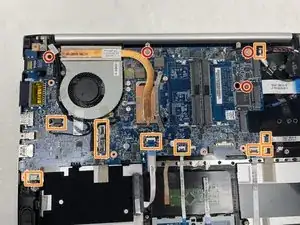

Отключите девять отмеченных кабелей, как описано в следующих шагах.

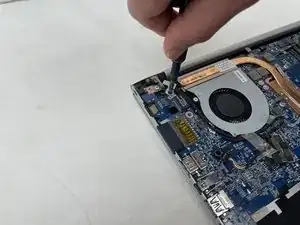

Удалите четыре винта, крепящие материнскую плату к корпусу.

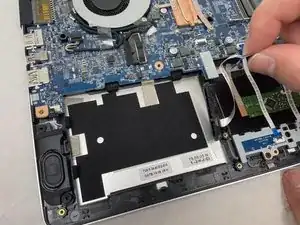

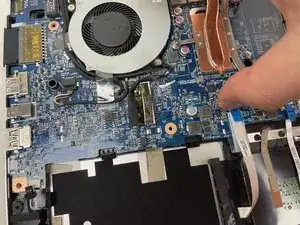

Кабели с синими укрепляющими лентами — это ZIF-разъемы, для снятия кабеля необходимо поднять фиксирующий рычаг.

Отключите и снимите кабель SATA3 с материнской платы.

Не забудьте удалить эти кабели.

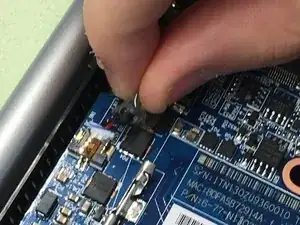

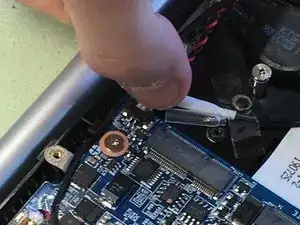

Примечание: в оригинальных инструкциях предлагают упереть ноготь под основание разъема дисплея.

Однако правильный способ снятия разъема дисплея — захватить пластиковую ленту сверху разъема и тянуть разъем строго вверх.

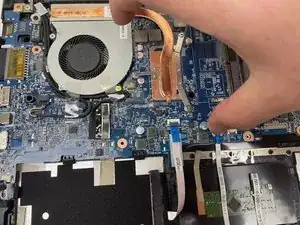

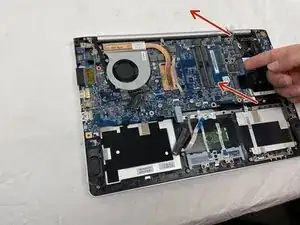

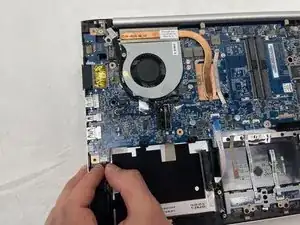

После снятия винтов аккуратно поднимите материнскую плату с конца, указанного стрелками.

Не забудьте отключить кабели рядом с вентилятором.

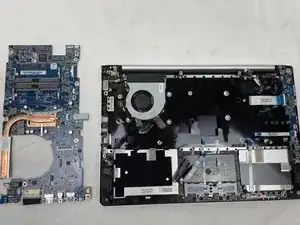

Материнская плата успешно снята.

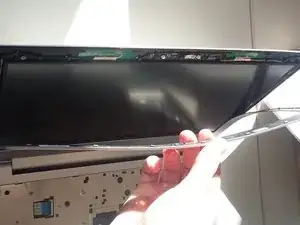

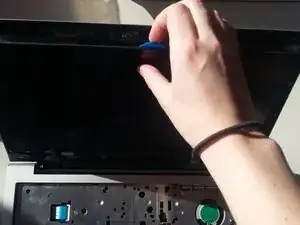

Отстегните рамку дисплея от корпуса, начиная сверху.

Чтобы снять нижнюю часть, откройте дисплей максимально широко.

Внимание, рама экрана может быть приклеена внизу. При тянущих движениях, как показано, есть большой риск повредить экран. Возможно, стоит использовать пластиковую лопатку, чтобы постепенно разделить части.

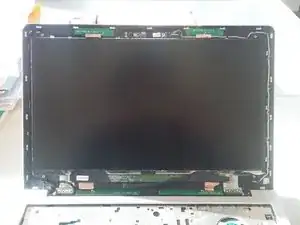

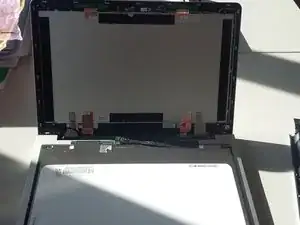

ЖК-панель зафиксирована клеем. Используйте пластиковую лопатку, чтобы отделить ЖК-панель от крышки дисплея.

Осторожно положите ЖК-панель на клавиатуру.

Отключите разъем дисплея в нижней части экрана.
