Замена вентилятора Toshiba Satellite M305D-S4829

Отпустите защёлки аккумулятора, отодвинув обе защёлки наружу.

Выдвиньте аккумулятор.

Удалите пять винтов «F2» крестовой отвёрткой Phillips #0.

Вставьте пластиковый инструмент для вскрытия над клавишей F1.

Надавите вверх, пока чёрная пластиковая планка не щёлкнет и не оторвётся. Вся планка легко снимется слева направо.

Найдите винты над клавишами F1 и INS.

Отвинтите оба винта крестовой отвёрткой Phillips #0.

Медленно приподнимите верхний край клавиатуры пальцами.

На задней стороне клавиатуры станет доступен ленточный кабель.

Найдите чёрный клапан ленточного кабеля.

Отсоедините клапан пластиковым инструментом для вскрытия. Ленточный кабель освободится.

Клавиатура успешно удалена.

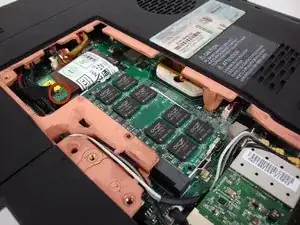

Снимите заднюю крышку, выкрутив три подписанных винта крестовой отвёрткой Phillips #0.

Найдите и удалите отмеченный винт крестовой отвёрткой Phillips #0.

Используйте пластиковый инструмент для взятия, чтобы выпрямить CD/DVD-привод из рамы.

Осторожно извлеките CD/DVD-привод из корпуса ноутбука.

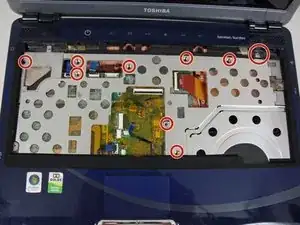

Удалите отмеченные винты крестовой отвёрткой Phillips #0.

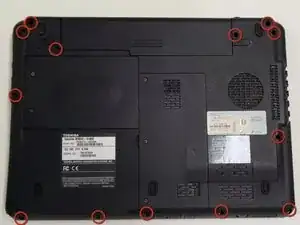

Снимите эти винты с нижней стороны ноутбука крестовой отвёрткой Phillips #0.

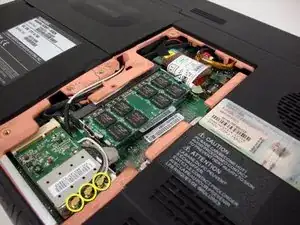

Отсоедините три отмеченные антенны, слегка потянув вверх пальцами. Они должны легко отщелкнуться.

Примечание: у вас может быть только две антенны. Обратите внимание на ориентацию алюминиевой скобы с контактными площадками для последующей установки.

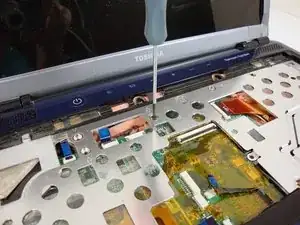

Удалите отмеченный винт крестовой отвёрткой Phillips #0.

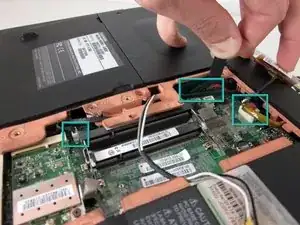

Отсоедините 3 помеченных кабеля, вынимая их пальцами, как показано.

Для этого может потребоваться некоторое усилие. Они не вынимаются легко.

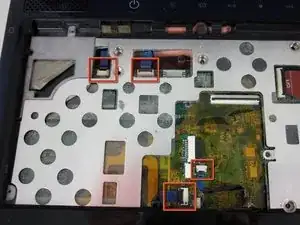

Осторожно отсоедините четыре синих ленточных кабеля пинцетом. Для некоторых лент может потребоваться поднять защёлку, поскольку она фиксирует ленту.

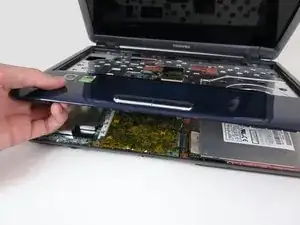

Снимите верхнюю пластиковую крышку, поднимая вверх от нижнего левого угла, как показано. Крышка легко снимется.

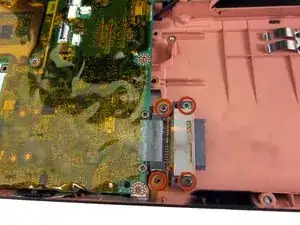

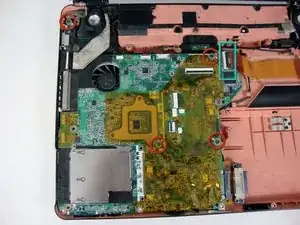

Удалите отмеченные винты материнской платы крестовой отвёрткой Phillips #0.

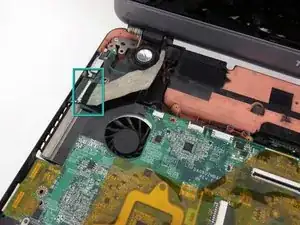

Отсоедините этот ленточный кабель.

Удалите эти винты крестовой отвёрткой Phillips #0.

Отсоедините кабель дисплея, аккуратно потянув его пальцами.

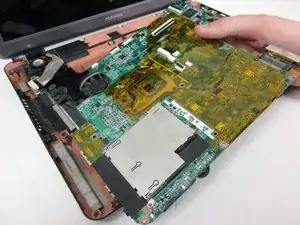

Снимите материнскую плату, приподняв левую сторону вверх.

При извлечении материнская плата может зацепиться за корпус в месте расположения блока регулировки громкости.

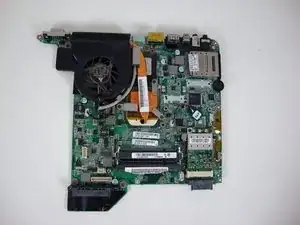

Материнская плата извлечена из ноутбука.

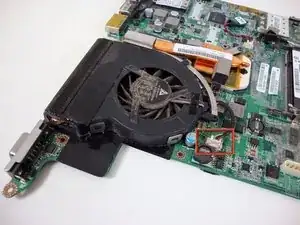

Отсоедините питающий кабель вентилятора, вытащив его пальцами.

Осторожно приподнимите ленту на вентиляторе, от peeling правого края влево. Она может оставаться прикреплённой к радиатору, но должна быть снята с вентилятора.

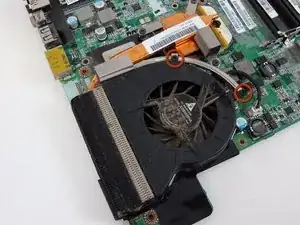

Удалите отмеченные винты крестовой отвёрткой Phillips #0.

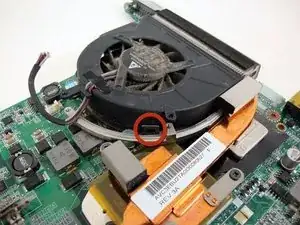

Найдите 3 отмеченных фиксатора, удерживающих вентилятор на материнской плате.

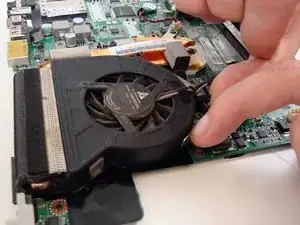

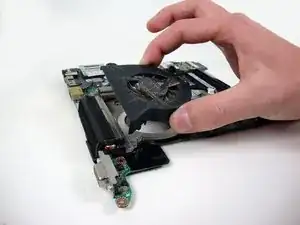

Подденьте каждый фиксатор наружу, одновременно приподнимая вентилятор, как показано.

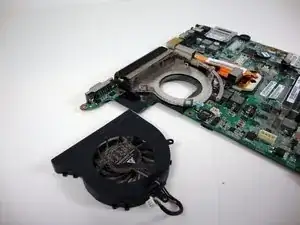

Осторожно извлеките вентилятор.

Примечание: настоятельно рекомендуется заменить вентилятор

По желанию можно очистить вентилятор с помощью баллона со сжатым воздухом и ватных палочек. Чтобы снять лопасть, переверните вентилятор и аккуратно вытяните лопасть из корпуса.

Если вентилятор больше не работает, возможно временное восстановление: снимите лопасть вентилятора и нанесите небольшое количество WD-40 в отверстие оси, вокруг которой вращается вентилятор. Ватная палочка или зубочистка подойдут для нанесения. НЕ допускайте попадания в моторную область пыли и грязи.

Установите лопасть вентилятора и проверните лопасти пальцем. Они должны свободно вращаться и медленно останавливатьcя. Помните, что это временная мера!
