Замена вентилятора Toshiba Satellite A105-S4074

Чтобы избежать поражения электрическим током, убедитесь, что компьютер выключен; отключите адаптер питания от компьютера и электрической розетки перед началом любых ремонтных работ с этим устройством.

Переверните ноутбук крышкой батареи к себе.

Сдвиньте обе защёлки батареи слева и справа наружу, от центра ноутбука.

Правая защёлка останется в заблокированном положении.

Держа левую защёлку нажатой, сдвиньте батарею к себе правой рукой.

Полностью извлеките батарею из ноутбука.

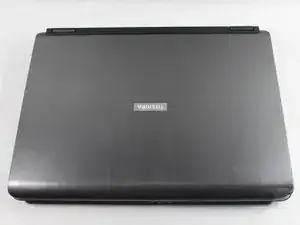

Переверните ноутбук обратно так, чтобы он оказался в нормальном положении, крышкой вверх.

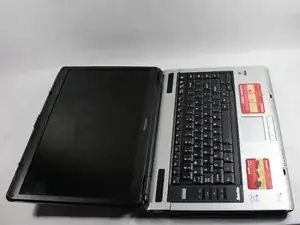

Откройте ноутбук полностью, чтобы экран стал горизонтальным относительно корпуса.

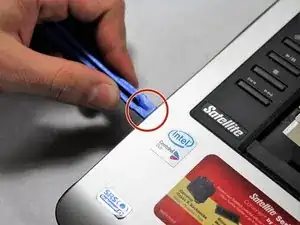

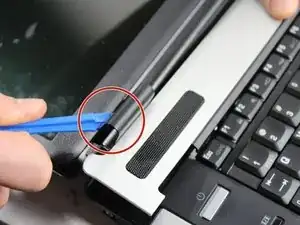

С помощью пластикового инструмента iFixit подденьте левую защёлку вдоль верхней части панели, связанной с шарниром широкоформатного дисплея.

С помощью пластикового инструмента подденьте правую защёлку вдоль верхней части панели, связанной с шарниром широкоформатного дисплея.

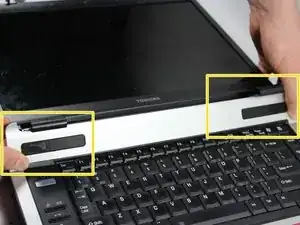

Подденьте и снимите крышку панели, расположенную над клавиатурой.

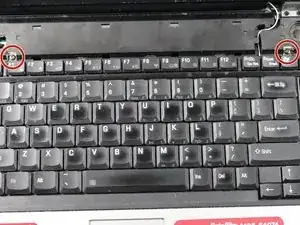

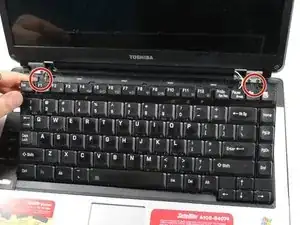

Разверните ноутбук так, чтобы были видны оба винта, крепящие клавиатуру к корпусу.

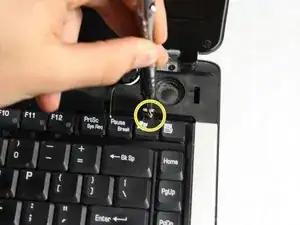

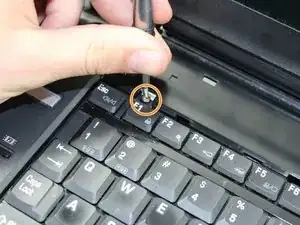

Выверните левый винт 3.0 мм, который удерживает клавиатуру, используя крестовую отвёртку Phillips #0.

Выверните правый винт 3.0 мм, который удерживает клавиатуру, используя крестовую отвёртку Phillips #0.

Осторожно приподнимите клавиатуру с любой стороны, где находились винты.

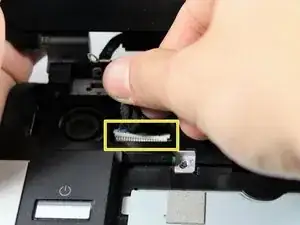

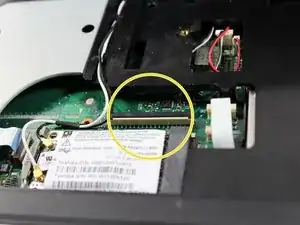

Найдите место подключения ленточного кабеля к материнской плате и аккуратно откройте зажим.

Выньте ленточный кабель, соединяющий клавиатуру с ноутбуком.

Не тяните непосредственно за ленточный кабель при его извлечении, это приведёт к необратимому повреждению.

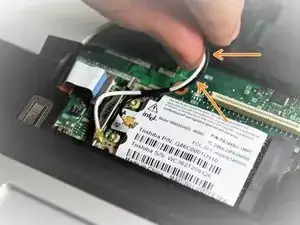

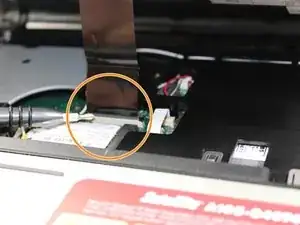

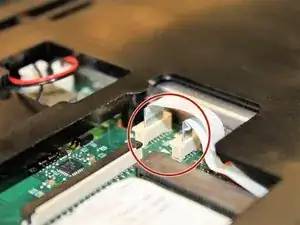

Осторожно отсоедините чёрный и белый антенные кабели, соединяющие широкоформатный дисплей с картой Intel® Pro/Wireless 3945ABG на материнской плате, поддев латунные разъёмы пальцами.

Не тяните непосредственно за антенные кабели при отсоединении, это приведёт к необратимому повреждению.

Снимите чёрный и белый антенные кабели с направляющих в нижней части ноутбука.

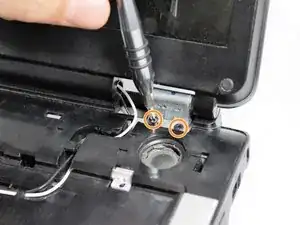

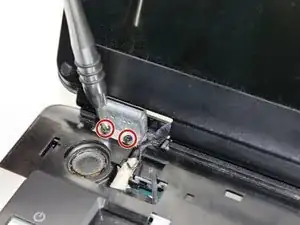

Выверните два винта 4.0 мм с левого шарнира, расположенного у основания широкоформатного дисплея, используя крестовую отвёртку Phillips #1.

Выверните два винта 4.0 мм с правого шарнира, расположенного у основания широкоформатного дисплея, используя крестовую отвёртку Phillips #1.

Осторожно отключите чёрный видео кабель, который соединяет экран с материнской платой.

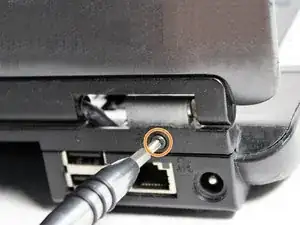

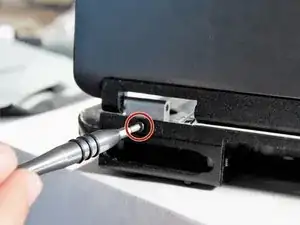

Поверните компьютер так, чтобы экран был обращён от Вас, и выверните винты 5.0 мм на левом заднем шарнире, используя крестовую отвёртку Phillips #1.

Поверните компьютер так, чтобы экран был обращён от Вас, и выверните винты 5.0 мм на правом заднем шарнире, используя крестовую отвёртку Phillips #1.

Снимите экран и отложите его в сторону.

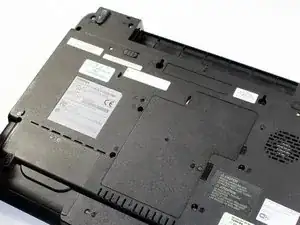

Переверните ноутбук так, чтобы отсек для батареи был обращён от Вас.

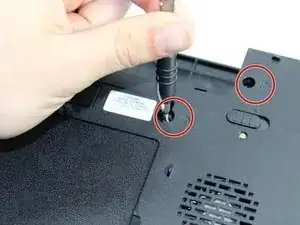

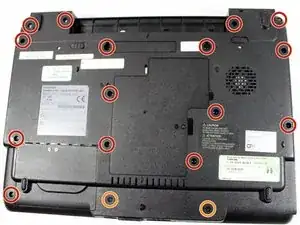

Выверните пятнадцать винтов 6.0 мм (B6) с нижней части ноутбука, используя крестовую отвёртку Phillips #1.

Выверните два винта 5.0 мм (F4) с нижней части ноутбука, используя крестовую отвёртку Phillips #1.

Переверните ноутбук обратно в нормальное положение так, чтобы тачпад был перед Вами.

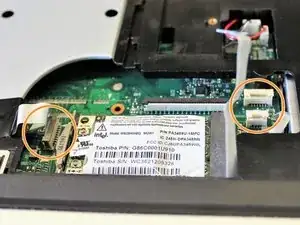

Найдите три ленточных кабеля, подключенных к материнской плате.

Аккуратно откройте зажимы и извлеките кабели.

Не тяните непосредственно за ленточные кабели при их извлечении, это приведёт к необратимому повреждению.

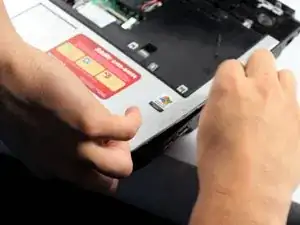

С помощью пластикового инструмента аккуратно подденьте верхнюю часть корпуса ноутбука, отделяя её от нижней части.

Медленно прошу инструментом по периметру корпуса, пока две части полностью не разделятся.

Снимите верхнюю часть корпуса с нижней с помощью рук.

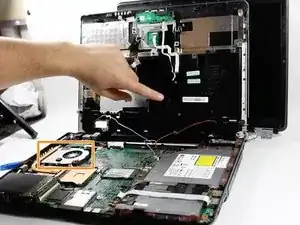

После разделения корпуса Вы сможете увидеть вентилятор процессора.

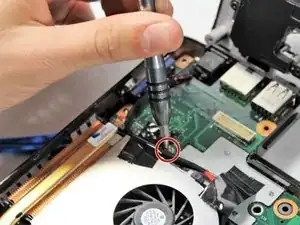

Удалите по два винта 3,0 мм с каждой стороны вентилятора, используя отвертку Phillips #0.

На изображении показан только один извлекаемый винт.

Осторожно отсоедините питание вентилятора, потянув вверх за небольшой белый разъём (с оранжевым и красным проводами).

Избегайте вытягивания проводов при отсоединении питания, это приведёт к неизлечимому повреждению.

Медленно приподнимите и выдвиньте вентилятор от процессора (радиатора) и задней части ноутбука.
