Toshiba Satellite 2430-S255 Замена экрана

Ноутбуки

Это руководство по ремонту для замены экрана, который мог быть повреждён или перестал функционировать. Перед началом убедитесь, что у вас есть лопатка и отвертка с насадкой PH 0.

Чтобы убедиться, что экран действительно не работает и требует замены, обратитесь к этому руководству по устранению неполадок

Шаг 1

Найдите механизм фиксации батареи на нижней стороне ноутбука. Он маркирован символами замка и открытого замка для обозначения своей функции. На механизме также есть зазубренная поверхность для улучшения захвата.

Шаг 2

Поместите левую руку на механизм фиксации и сдвиньте его полностью влево. Это переведёт его в положение «открыто». Удерживая механизм в положении «открыто», поместите другой палец в паз справа от механизма.

Шаг 3

Подтягивая вверх правой рукой, пока механизм фиксатор в положении «открыто», выньте батарею из посадочного места.

Шаг 4

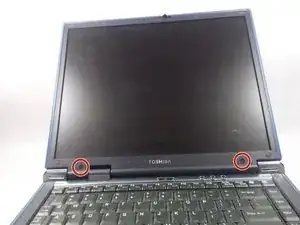

Откройте ноутбук и снимите два выделенных винта, используя насадку PH 0.

При открытии ноутбука поставьте экран упирающимся в стену или объект. Это делается потому, что в дальнейшем в руководстве будут удаляться элементы, обеспечивающие конструктивную жёсткость части с экраном.

Шаг 5

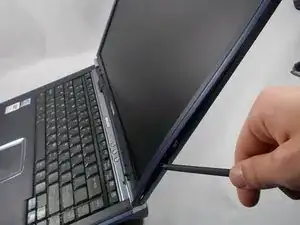

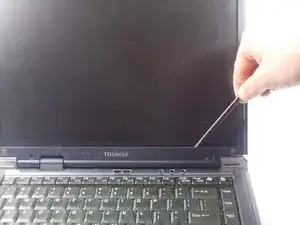

Возьмите лопатку и вставьте её между экраном и пластиковой рамкой.

Наклоните лопатку в свою сторону до щелчка — это означает, что защёлка освободилась.

Повторите этот процесс вдоль правой стороны, поднимаясь, затем по верхней части рамки и спускаясь по левой стороне.

Чтобы убедиться, что все защёлки освобождены, аккуратно потяните верх рамки на себя. Если рамка не отходит от экрана, значит некоторые защёлки ещё соединены.

Шаг 6

После освобождения всех защёлок экран должен свободно качаться назад и вперёд относительно нижней рамки.

Поместите по одной руке с каждой стороны пластиковой рамки и поднимите её вверх и от экрана, чтобы освободить последние два шарнира с левой стороны экрана.
