Toshiba Satellite 2430-S255 Замена жёсткого диска

Найдите механизм блокировки батареи на задней стороне ноутбука. Он помечен символами замка и открытого замка, указывающими на его назначение. Механизм также имеет рифлённую поверхность для повышения сцепления.

Положите левую руку на механизм блокировки и сдвиньте его полностью влево. Это переведёт его в разблокированное положение. Удерживая механизм в разблокированном положении, поместите другой палец в паз справа от механизма блокировки.

Потяните вверх правой рукой, пока механизм блокировки находится в разблокированном положении — это освободит батарею из гнезда.

Переверните устройство на заднюю сторону.

Сдвиньте защёлку в нижнем левом углу задней стороны полностью влево.

Держите защёлку в этом положении и переходите к следующему шагу.

Удерживая защёлку, выньте оптический привод в направлении от себя, от защёлки, другой рукой.

Привод должен двигаться плавно. Если его нельзя сдвинуть, защёлка могла быть не сдвинута полностью влево.

На приводе есть фрикционные выступы, облегчающие его извлечение от защёлки.

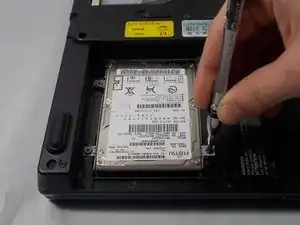

Найдите и отвинтите 4 винта с крестовой головкой длиной 6 мм при помощи насадки PH 0.

Это освободит жёсткий диск для перемещения. Храните винты в надёжном месте, чтобы вы могли легко собрать устройство после завершения работы.

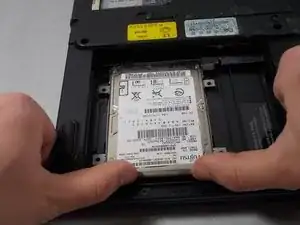

Разместите оба больших пальца на нижнем конце жёсткого диска и нажмите вверх.

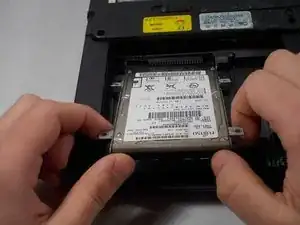

Затем используйте оба указательных пальца, чтобы захватить две металлические боковые защёлки, которые удерживались винтами.

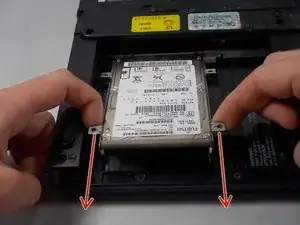

Потяните диск к себе, используя указательные пальцы.

Не поднимайте жёсткий диск слишком высоко, иначе вы можете повредить разъём между диском и материнской платой.

При извлечении диска из гнезда может возникнуть сопротивление. Возможно, потребуется приложить небольшую силу.

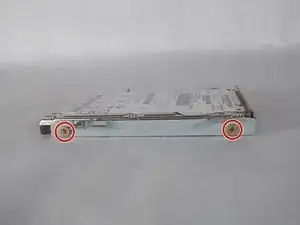

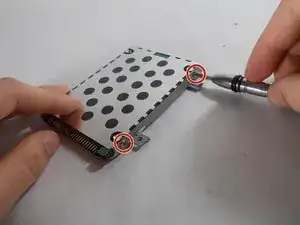

После извлечения жёсткого диска из ноутбука найдите и отвинтите 4 винта длиной 5 мм (по 2 с каждой стороны), крепящие направляющие, используя насадку PH 0.

Запомните ориентацию направляющих при снятии для облегчения сборки.

Храните эти винты в безопасном месте, чтобы сборка прошла быстрее и точнее.

Держа жёсткий диск так, чтобы разъём был обращён к вам, положите палец на крышку и сдвиньте её от себя, чтобы открыть доступ к диску.

Не проливайте жидкости и не прокалывайте плату или любые части жёсткого диска. Это может вывести деталь из строя и сделать её трудно или невозможно восстановить.
