Замена вентилятора Toshiba CB35-C3300 Chromebook 2

Снимите 2 резиновые ножки с нижней части (противоположной петле) с помощью небольшого пластикового монтажного инструмента.

Удалите 10 винтов длиной 7,1 мм с помощью отвертки Phillips #1.

Ослабьте заднюю крышку, проводя пластиковым монтажным инструментом по всему периметру устройства.

Есть участки вдоль сторон устройства, которые облегчают этот процесс.

Будьте осторожны при поддевании и двигайтесь медленно. Серебристая пластиковая рамка вокруг тускло-серой нижней панели хрупкая и легко деформируется при чрезмерном давлении при поддевании.

Снимите заднюю крышку, аккуратно приподняв одну сторону устройства.

Самая простая сторона для подъёма — та, с удалёнными резиновыми ножками.

Снимите ленту, фиксирующую провод динамика на аккумуляторе, с обеих сторон с помощью небольшого монтажного инструмента.

Удалите 4 винта Phillips длиной 3,2 мм, удерживающие аккумулятор, отверткой Phillips #1.

Чтобы отсоединить провод от материнской платы, аккуратно нажмите плоским концом лопатки и потяните за провод.

Лёгкое покачивание провода из стороны в сторону помогает при его извлечении.

Снимите аккумулятор, аккуратно потянув за нижние углы.

Будьте внимательны, чтобы пропустить провод аккумулятора под проводом динамика.

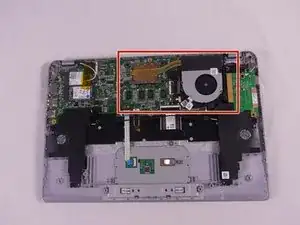

Найдите вентилятор.

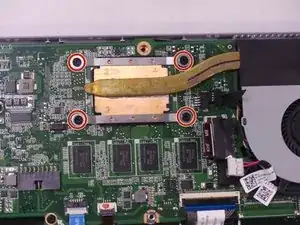

Отверните 4 винта Phillips с помощью отвертки Phillips #1.

Эти винты раскручиваются частично, они не отсоединяются полностью.

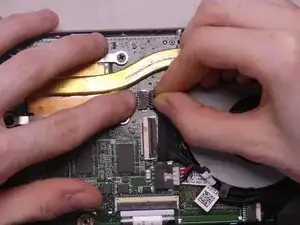

Верхний провод — это провод вентилятора. Снимите его, вытащив из разъёма на материнской плате.

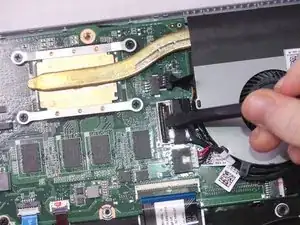

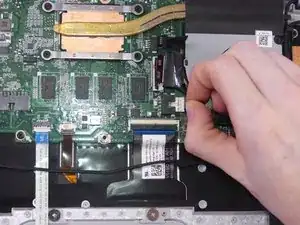

Чтобы снять провод Wi‑Fi PCB, приподнимите защёлку флипа пальцем или с помощью монтажной лопатки.

После подъёма защёлки вытащите провод из гнезда разъёма, потянув его вверх.

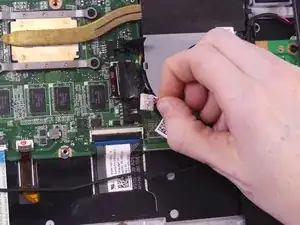

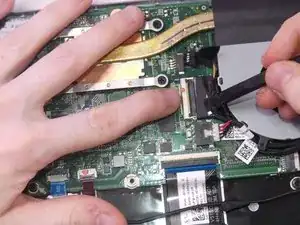

Снимите провод разъёма наушников, вытащив его из гнезда разъёма.

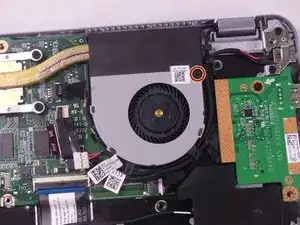

Удалите винт Phillips длиной 3,6 мм из вентилятора с помощью отвертки Phillips #1.

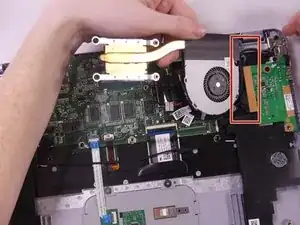

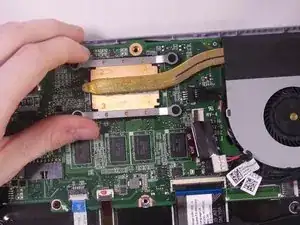

Поднимите металлическую пластину, которая держит винты, чтобы начать извлекать вентилятор.

После поднятия вы увидите два провода, заправленные под пластиковые направляющие с правой стороны вентилятора. Удалите эти провода.

Эти провода необходимо осторожно вытянуть из направляющей.

После удаления проводов вентилятор должен полностью извлечься.
