Замена экрана Samsung NP-QX411L

Переверните ноутбук.

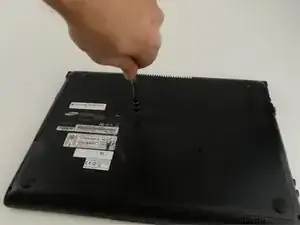

Уберите винт 6 мм крестовой отверткой Phillips #000.

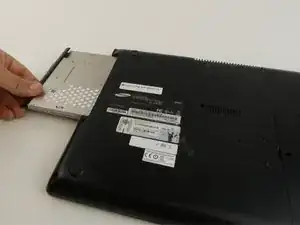

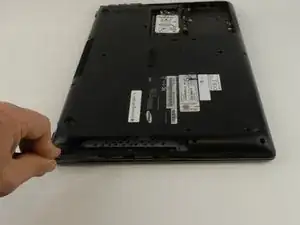

Выдвиньте оптический привод, чтобы извлечь его.

Наденьте антистатический браслет и подключите прилагаемый крокодил к металлическому предмету. Это предотвратит разряд на материнскую плату.

Переверните ноутбук.

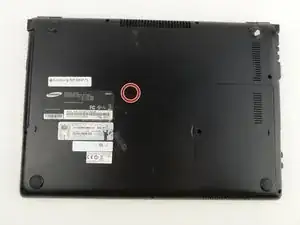

Отвинтите винт 6 мм из квадратной крышки крестовой отверткой Phillips #000.

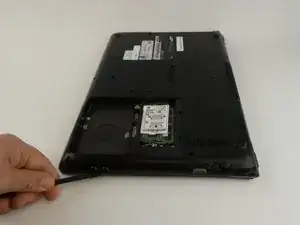

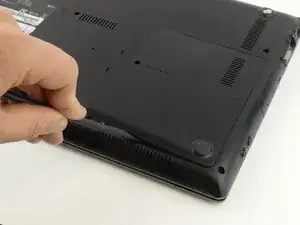

Осторожно подденьте лопатку под квадратную крышку.

Проведите лопаткой по краям квадратной крышки, чтобы ослабить её.

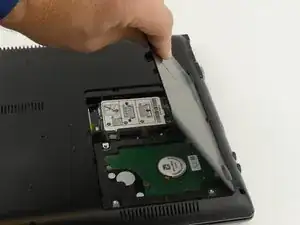

Снимите крышку.

Снимайте жёсткий диск медленно, так как он все ещё подключён проводом.

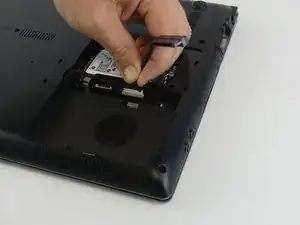

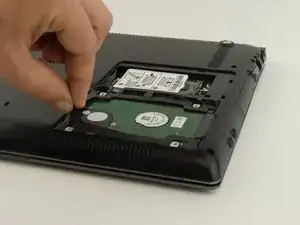

Подтяните резиновую петлю или используйте лопатку, чтобы приподнять жёсткий диск.

Снимите жёсткий диск, аккуратно оттянув силовой разъём у основания провода. Для этого оттяните разъём от жёсткого диска.

Отключите провод от материнской платы, потянув вверх и в сторону от ноутбука.

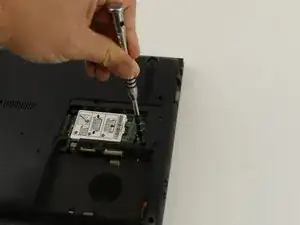

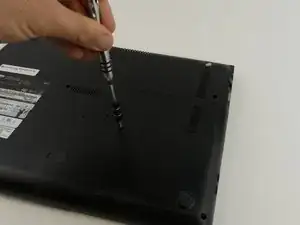

Уберите винт 6 мм крестовой отверткой Phillips #000.

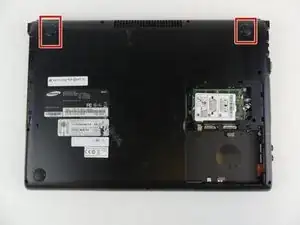

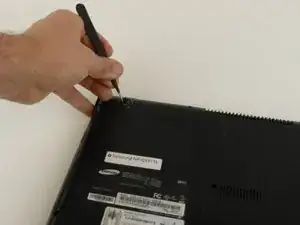

Снимите две верхние резиновые заглушки пинцетом для точной работы.

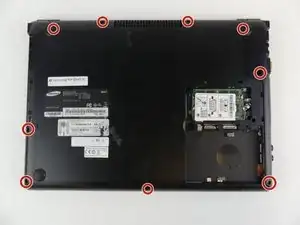

Открутите девять винтов 6 мм на крышке крестовой отверткой Phillips #000.

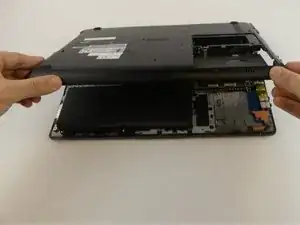

Подденьте лопатку под крышку, чтобы аккуратно приподнять её.

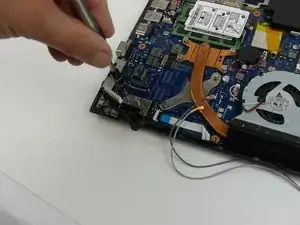

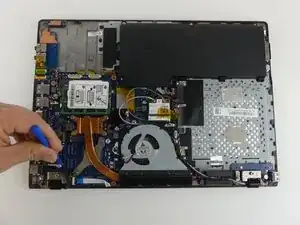

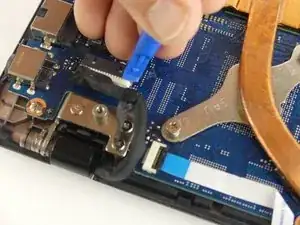

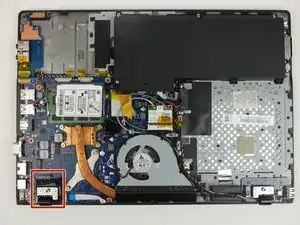

Отключите провод, осторожно отщёлкнув разъём пластиковой монтажной лопаткой от материнской платы.

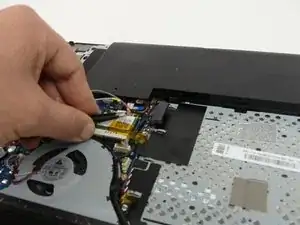

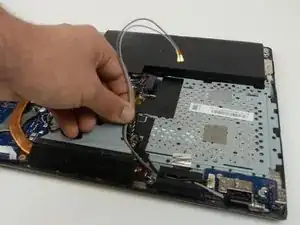

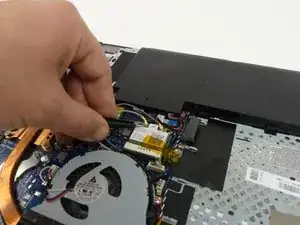

Снимите антенные провода с Wi‑Fi карты с помощью пинцета для точной работы.

Немного откройте ноутбук.

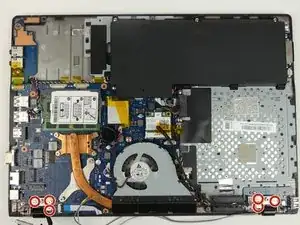

Удерживая ноутбук открытым, снимите по три винта 4 мм с каждой петли (всего 6) крестовой отверткой Phillips #000.

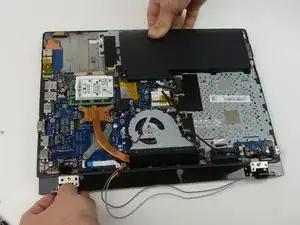

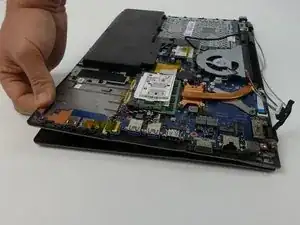

Удерживая петли большим пальцем, сдвиньте корпус ноутбука от экрана.

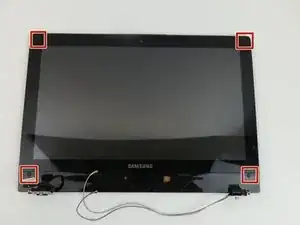

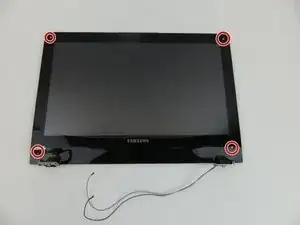

Снимите четыре резиновые заглушки пинцетом для точной работы.

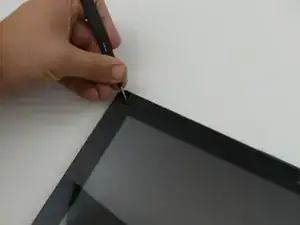

Снимите четыре винта 4 мм крестовой отверткой Phillips #000.

Металлическая лопатка может поцарапать экран.

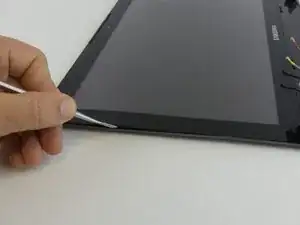

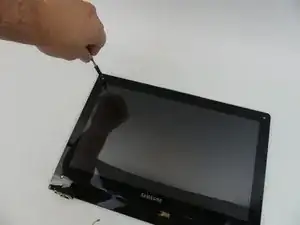

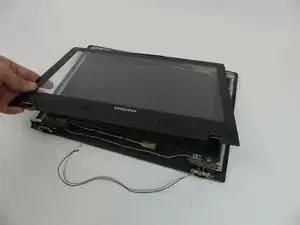

Подденьте металлическую лопатку под крышку и проведите ею по краям. Осторожно приподнимите крышку.

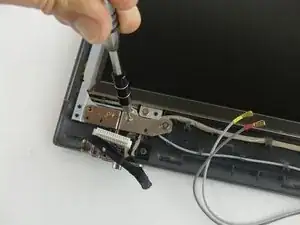

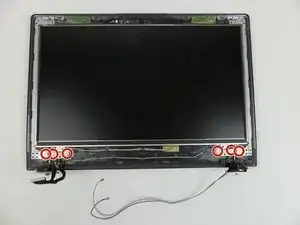

Снимите по три винта 4 мм с каждой петли крестовой отверткой Phillips #000. Всего должно быть снято 6 винтов.

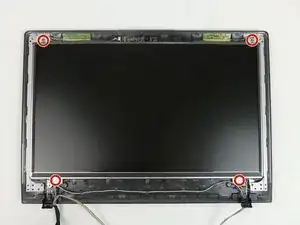

Снимите четыре винта 4 мм крестовой отверткой Phillips #000.

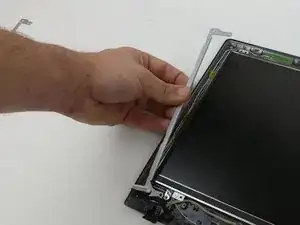

Снимите металлические кронштейны.

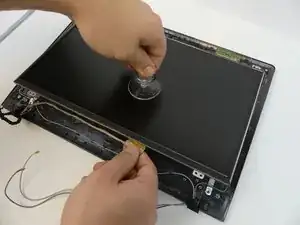

Используйте маленькую присоску, чтобы приподнять экран.

Отключите провод, оттянув его от основания экрана.
