Замена USB-порта Gateway NV55C49u
Используйте это руководство, если ваш ноутбук не распознаёт USB-устройство или возникают проблемы с подключением во время работы. Это сложная процедура, требующая разборки ноутбука. Для замены USB-порта необходимо отсоединить кабели от материнской платы, убедитесь, что не повредите плату.
Шаг 1

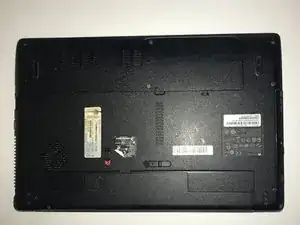

Переверните ноутбук нижней стороной вверх.
Шаг 2

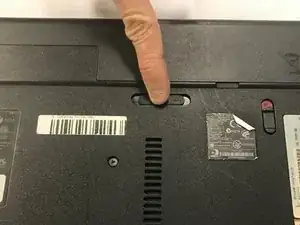

Сдвиньте фиксатор батареи так, чтобы показался красный фон.
Шаг 3

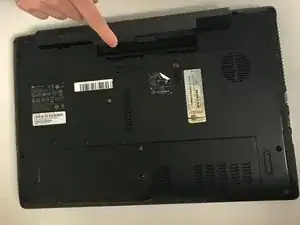

Сдвиньте ползунок батареи в другую сторону. Батарея будет автоматически извлечена.
Теперь вы можете снять батарею
Шаг 4

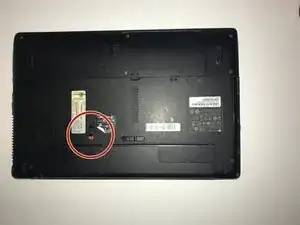

Удалите два винта Phillips #00 длиной 6,0 мм с задней крышки.

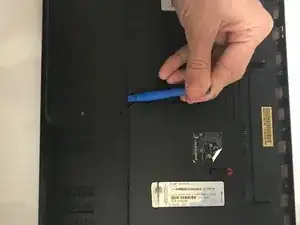

Снимите заднюю крышку, поместив пластиковый инструмент для вскрытия в выемку и поддев вверх.
Шаг 5

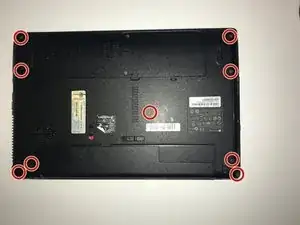

Удалите все девять винтов Phillips #00 длиной 6,0 мм с задней части ноутбука.
Шаг 6

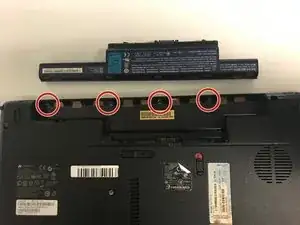

Удалите четыре винта Phillips #0 длиной 3,0 мм из отсека батареи.
Шаг 7
Переверните ноутбук так, чтобы крышка была обращена к вам.

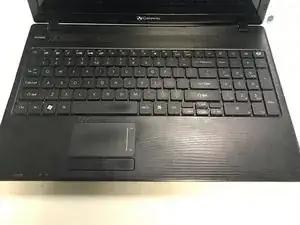

Откройте ноутбук, чтобы увидеть клавиатуру.
Шаг 8

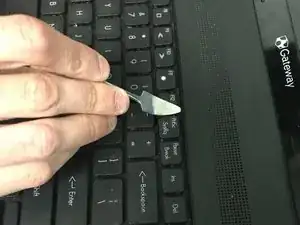

Нажмите на защёлки вокруг клавиатуры, используя треугольный скальпель.
Это должно освободить клавиатуру, чтобы её можно было приподнять
Шаг 9
Медленно приподнимите клавиатуру от корпуса ноутбука.

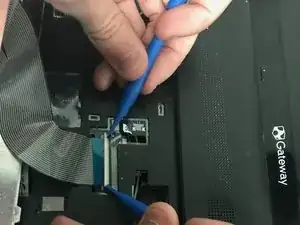

Нажмите по бокам на чёрный ленточный кабель двумя пластиковыми инструментами для вскрытия, чтобы освободить его.
Шаг 10

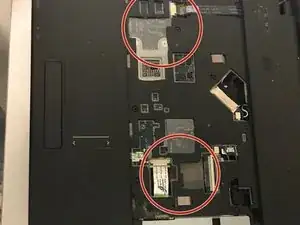

Отсоедините три видимых ленточных кабеля, используя пластиковые инструменты для вскрытия.
Шаг 11

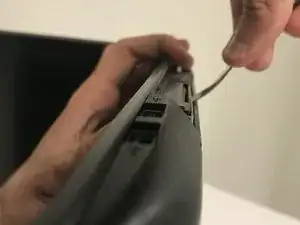

Снимите крышку дисковода на правой стороне ноутбука, используя пластиковый инструмент для вскрытия.

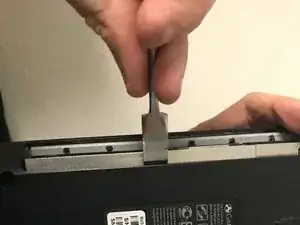

Выдвиньте дисковод из отсека, используя металлическую лопатку.
Шаг 12
Снимите лицевую панель с корпуса ноутбука.
Шаг 13

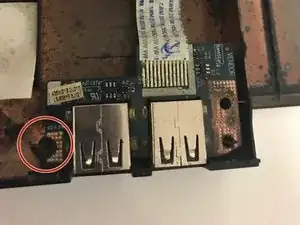

Удалите винт Phillips #00 длиной 6,0 мм, удерживающий USB-порт.
Шаг 14

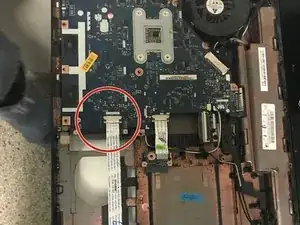

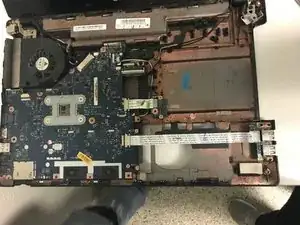

Нажмите по бокам на белый ленточный кабель, подключённый к материнской плате, используя два пластиковых инструмента для вскрытия, чтобы освободить его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
