Замена вентилятора MSI P65 Creator
Это руководство по замене вентилятора на ноутбуке MSI P65, для которого требуются лишь несколько распространённых инструментов. Если Ваш вентилятор издаёт громкие или необычные шумы, пришло время его заменить! Вероятнее всего, причина в выходе из строя двигателя, поэтому важно решить проблему, заменив весь вентилятор.
Перед началом работы убедитесь, что создали резервную копию всех важных файлов на случай аварии, и уделите себе как минимум час на разборку устройства.
Шаг 1

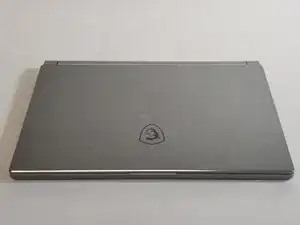

Выключите ноутбук и отключите блок питания от сети.

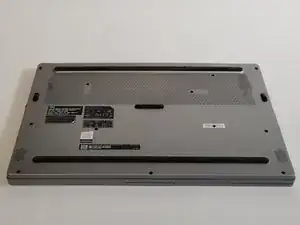

Поверните ноутбук вверх дном.
Шаг 2

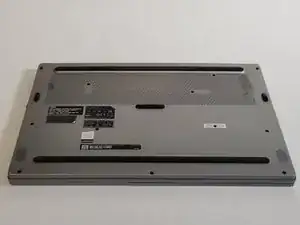

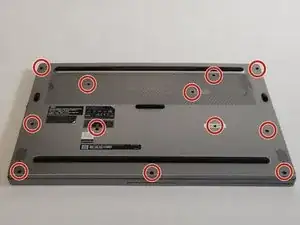

Используйте отвёртку Phillips #1, чтобы выкрутить двенадцать винтов длиной 3 мм, крепящих нижнюю панель.

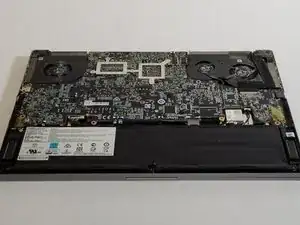

Крепко возьмитесь за панель и поднимите её вверх, чтобы полностью снять.
Если ощущается сопротивление, ещё раз проверьте, все ли винты удалены. Сопротивления быть не должно.
Шаг 3

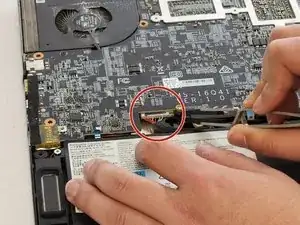

Отключите разъём кабеля батареи от материнской платы с помощью пинцета.
Не тяните за провода.

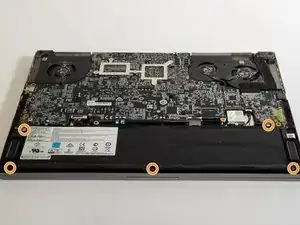

Выкрутите пять винтов Phillips длиной 4 мм, крепящих батарею.

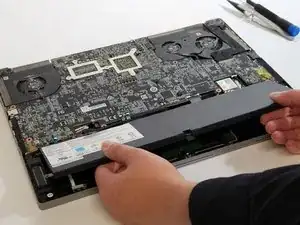

Снимите батарею.
Шаг 4

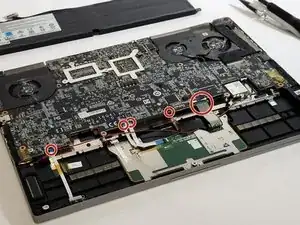

Аккуратно отсоедините все подключённые ленточные кабели от материнской платы. Четыре из них с синей оконцовкой и один — с чёрной.
Поднимите фиксатор ZIF-разъёма (нулевого усилия вставки) на кабеле дисплея. Затем отключите кабель дисплея.
Не тяните за кабель ЖК-экрана. Поднимите вверх язычок на зажиме, чтобы освободить кабель.
Шаг 5
Откручивайте единый винт длиной 4,0 мм, удерживающий модуль беспроводной связи, с помощью отвёртки Phillips #1.
Отключите два подключённых кабеля антенн.
Снимите модуль беспроводной связи.
Шаг 6
Выкрутите все винты длиной 6,0 мм на материнской плате.

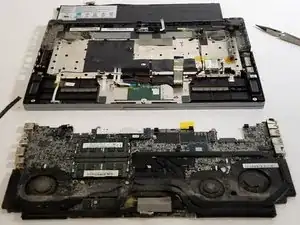

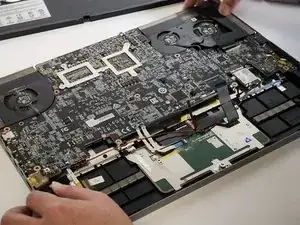

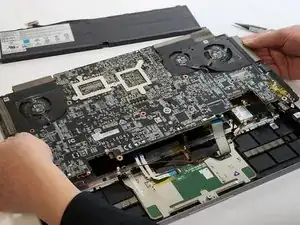

Поднимите материнскую плату с рамы ноутбука.
Убедитесь, что все кабели отключены от материнской платы перед её снятием.
Шаг 7
Снимите четыре серебристых винта длиной 4,0 мм с материнской платы.
Снимите четыре полностью чёрных винта длиной 6,0 мм с материнской платы.
Используйте фонарик или работайте при хорошем освещении, чтобы легче было увидеть все чёрные винты.
Шаг 8

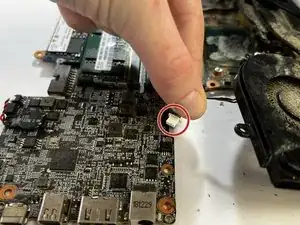

Отключите кабели блока питания, подключённые к вентиляторам. К каждому вентилятору идёт один кабель.
Кабели могут быть зажаты! Аккуратно, но уверенно вытяните белый разъём прямо из зажима.

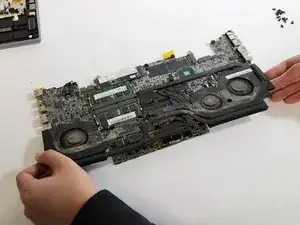

Поднимите блок вентиляторов с материнской платы.
Шаг 9
Установите новый блок вентиляторов.
Шаг 10
Соберите блок вентиляторов обратно на материнскую плату, а затем полностью соберите ноутбук, следуя этим инструкциям в обратном порядке.
Заключение
Поздравляем! Ваш ноутбук больше не должен издавать странных или тревожных звуков из-за неисправности вентилятора.
Перевод руководства с ifixit.com
