Замена материнской платы MSI MS-1782

Снимите пять винтов 6,6 мм по краям задней крышки, используя отвертку JIS #1.

Снимите один винт 5,6 мм в центре задней крышки, используя отвертку JIS #1.

Используйте лопатку iFixit, чтобы отщелкнуть заднюю крышку.

Можно проводить лопатками вдоль кромок, так как к задней крышке ничего не подключено. Проще начинать с боков и затем продвигаться вперёд.

После отщёлкивания задней крышки потяните сзади ноутбука вверх, используя выступ задней крышки как рукоять.

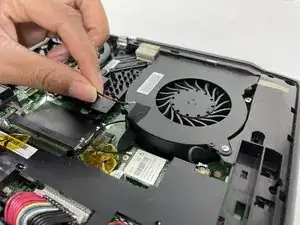

Используйте плоский конец лопатки, чтобы отсоединить два антенных кабеля от модуля Wi‑Fi.

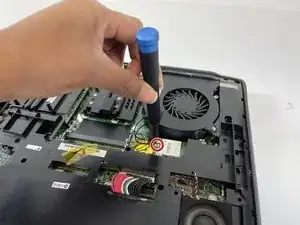

Удалите винт 5 мм, фиксирующий модуль Wi‑Fi, с помощью отвертки JIS #1.

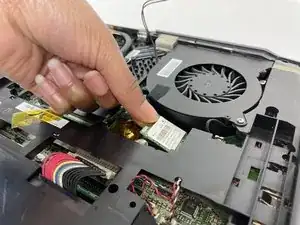

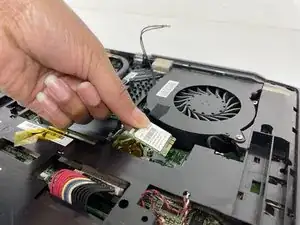

Извлеките модуль Wi‑Fi под углом.

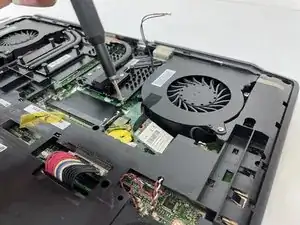

Ослабьте невынимаемый винт слева от левого вентилятора, используя отвертку JIS #2.

Удалите винт 5,1 мм справа от левого вентилятора, используя отвертку JIS #2.

Аккуратно отсоедините разъём вентилятора.

Снимите вентилятор, подняв его из посадочного места.

Обращайтесь с проводом осторожно; при неаккуратном обращении он может порваться.

Ослабьте невынимаемый винт сверху правого вентилятора, используя отвертку JIS #2.

Удалите винт 3,6 мм внизу правого вентилятора, используя отвертку JIS #2.

Аккуратно отсоедините разъём вентилятора.

Снимите вентилятор, подняв его из посадочного места.

Обращайтесь с проводом осторожно; при неаккуратном обращении он может порваться.

Ослабьте восемь невынимаемых винтов, фиксирующих радиатор, используя отвертку JIS #2.

Обязательно следуйте номерам, указанным рядом с винтами на радиаторе. Это равномерно снимает давление с компонентов при снятии радиатора.

Осторожно приподнимите радиатор, затем потяните его на себя.

Удалите четыре винта 5,5 мм, фиксирующие рамку аккумулятора, используя отвертку JIS #1.

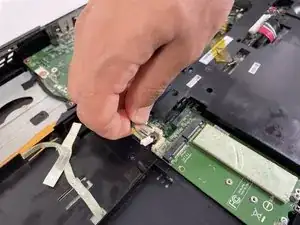

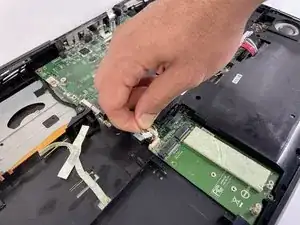

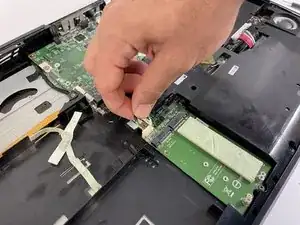

Осторожно отключите кабель, соединяющий корзину M.2 с материнской платой.

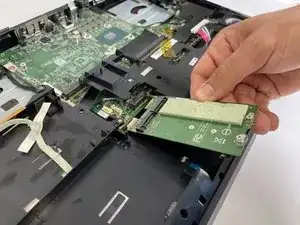

Удалите винт 3,6 мм, фиксирующий корзину M.2, используя отвертку JIS #1.

Осторожно отключите две синие ленты.

Удалите винт 5,1 мм, фиксирующий дисковый привод, используя отвертку JIS #1.

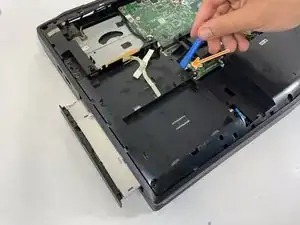

Используйте инструмент iFixit для вскрытия, чтобы подать заднюю часть дискового привода и выдавить его из корпуса ноутбука.

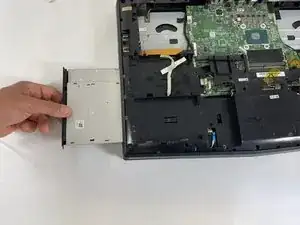

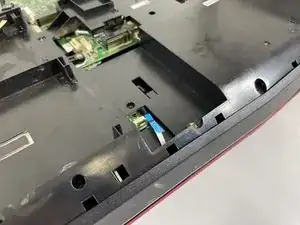

Осторожно вытащите дисковод из ноутбука.

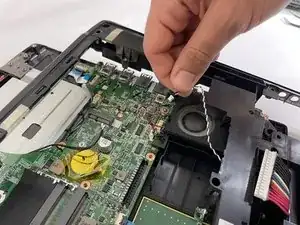

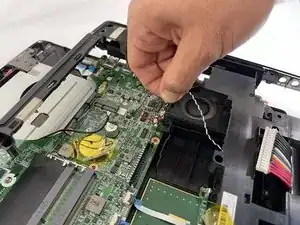

Поднимите пластиковую крышку и отключите кабель, подключенный рядом с динамиком.

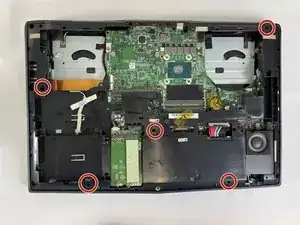

Удалите пять винтов 5 мм, фиксирующих рамку, используя отвертку JIS #1.

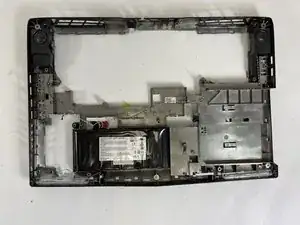

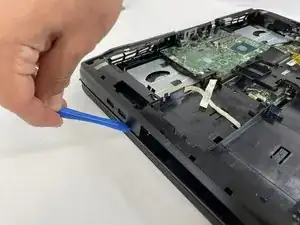

Подденьте рамку аккумулятора монтажной лопаткой и отстегните от основного корпуса, продвигаясь по периметру ноутбука.

Чтобы вынуть аккумулятор, подденьте его и оторвите от клея.

Немного изопропилового спирта под аккумулятором поможет отлипить его от рамки.

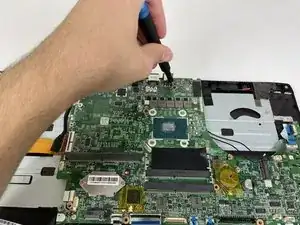

Снимите пять винтов 5.6 мм, удерживающих материнскую плату, используя отвертку JIS #1.

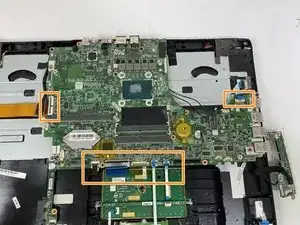

Отключите шлейфы дисплея, клавиатуры, трекпада и дочерней платы USB от материнской платы.

Перед отсоединением ленточных кабелей поднимите чёрную защёлку, затем потяните синие язычки на кабелях.

Не вытягивайте кабели из разъёма до подъёма чёрной защёлки. В противном случае разъём может быть повреждён.

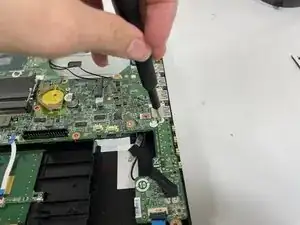

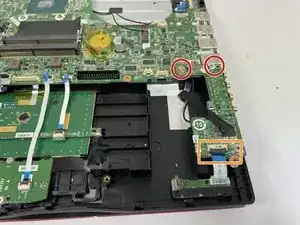

Снимите два винта, удерживающих звуковую дочернюю плату.

Отключите кабель, подключённый к плате.

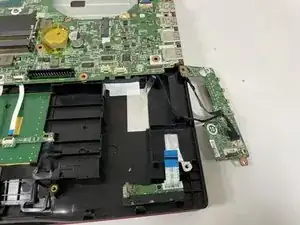

Дочерняя плата всё ещё присоединена к ноутбуку, поэтому просто отведите её вправо.

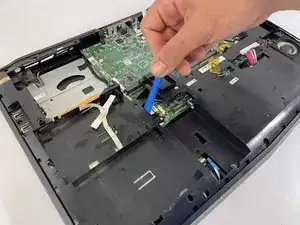

Поднимите дочернюю плату и поверните её к задней части корпуса.

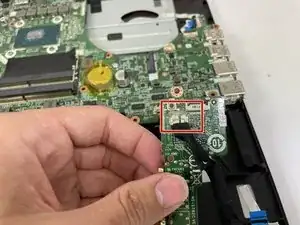

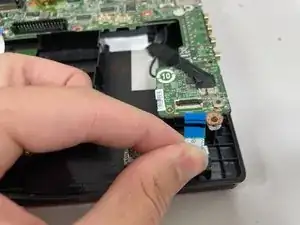

Поднимите прозрачную ленту и потяните разъём прямо назад, чтобы отсоединить дочернюю плату.

Отключите USB-дочернюю плату от материнской платы.

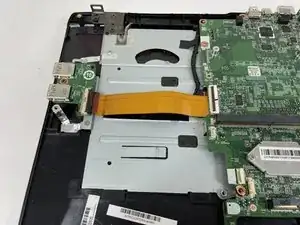

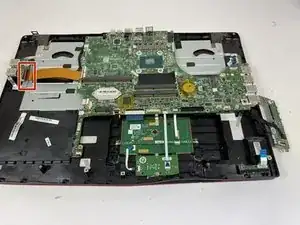

Оранжевый ленточный кабель прикреплён к нижней стороне материнской платы, поэтому он останется подключённым при снятии материнской платы.

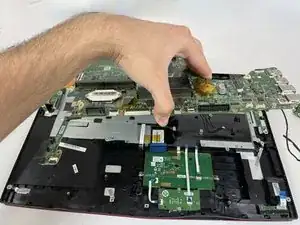

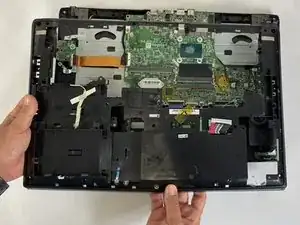

Чтобы вынуть материнскую плату, поднимите её вертикально из корпуса.
