Замена модуля охлаждения MSI MS-1782
В этом руководстве описывается замена модуля охлаждения ноутбука MSI MS-1782. Этот компонент отвечает за охлаждение внутренних элементов, таких как процессор и видеокарта. Если вентиляторы ноутбука не крутятся или компоненты перегреваются, потребуется заменить вентилятор и нанести новый термопасту. Посетите страницу устранения неполадок, если ноутбук перегревается.
При работе с ноутбуком обязательно сначала отключите аккумулятор. Также следите за термопрокладками при снятии радиатора. Кроме того, всегда заменяйте термопасту при установке радиатора, поскольку после его снятия нарушается герметичность соединения между пастой и компонентами. Воспользуйтесь этим руководством здесь, чтобы заменить термопасту.
Шаг 1
Открутите пять винтов длиной 6,6 мм по краям нижней крышки с помощью отвёртки JIS #1.
Открутите один винт длиной 5,6 мм в центре нижней крышки с помощью отвёртки JIS #1.
Шаг 2

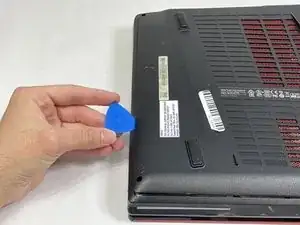

Используйте пластиковый инструмент iFixit, чтобы отщёлкнуть нижнюю крышку.
Можно проводить инструментом вдоль краёв, так как к нижней крышке ничего не подключено. Удобнее начать с боковых сторон, а затем двигаться вперёд.

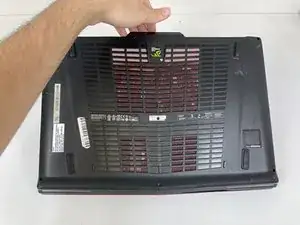

После отщёлкивания нижней крышки потяните её вверх сзади, используя выступ крышки как ручку.
Шаг 3

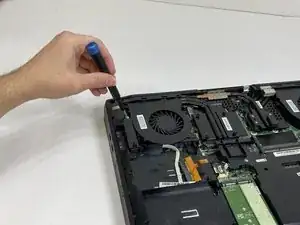

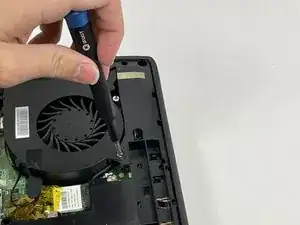

Ослабьте прикреплённый винт на левой стороне левого вентилятора с помощью отвёртки JIS #2.
Открутите винт длиной 5,1 мм на правой стороне левого вентилятора с помощью отвёртки JIS #2.
Шаг 4

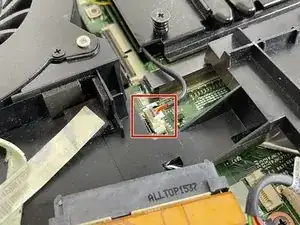

Аккуратно отсоедините разъём вентилятора.
Извлеките вентилятор, поднимая его из посадочного места.
Обращайтесь с проводом осторожно, иначе он может повредиться.
Шаг 5

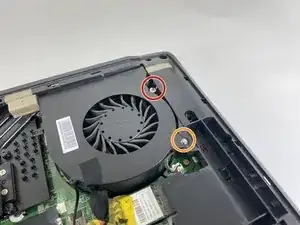

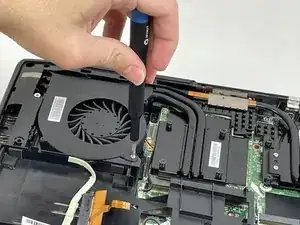

Ослабьте прикреплённый винт в верхней части правого вентилятора с помощью отвёртки JIS #2.
Открутите винт длиной 3,6 мм в нижней части правого вентилятора с помощью отвёртки JIS #2.
Шаг 6
Аккуратно отсоедините разъём вентилятора.

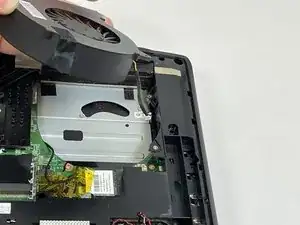

Извлеките вентилятор, поднимая его из посадочного места.
Обращайтесь с проводом осторожно, иначе он может повредиться.
Шаг 7

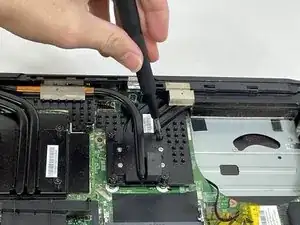

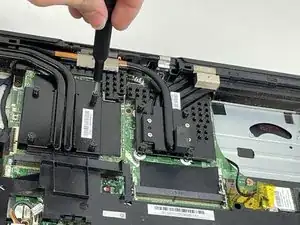

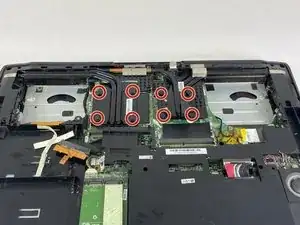

Ослабьте восемь прикреплённых винтов, удерживающих радиатор, с помощью отвёртки JIS #2.
Следуйте нумерации рядом с винтами на радиаторе. Это обеспечивает равномерное снятие давления с компонентов при демонтаже радиатора.
Шаг 8

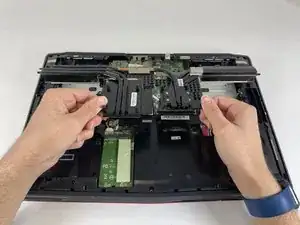

Аккуратно приподнимите радиатор, а затем потяните его вперёд на себя.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
