Замена GPU в MSI MS-1782
Если у вашего ноутбука MSI MS-1782 полностью чёрный экран или на экране появляются вертикальные или горизонтальные линии, возможна неисправность графического процессора. Проверьте страницу по диагностике, чтобы определить проблему. В этом руководстве показано, как заменить графический процессор.
Шаг 1
Удалите пять винтов 6,6 мм по краям нижней крышки, используя отвёртку JIS #1.
Удалите один винт 5,6 мм в центре нижней крышки, используя отвёртку JIS #1.
Шаг 2
Используйте монтажную лопаточку iFixit, чтобы отщёлкнуть нижнюю крышку.
Можно проводить лопатками вдоль кромок, так как к нижней крышке ничего не подключено. Проще начать с боков, затем продвигаться вперёд.
После отщёлкивания нижнего корпуса потяните вверх с задней части ноутбука, используя выступ нижней крышки как ручку.
Шаг 3
Ослабьте стопорный винт с левой стороны левого вентилятора, используя отвёртку JIS #2.
Удалите винт 5,1 мм с правой стороны левого вентилятора, используя отвёртку JIS #2.
Шаг 4
Осторожно отсоедините разъём вентилятора.
Снимите вентилятор, вынув его из посадочного места.
Обращайтесь с проводом аккуратно; при неправильном обращении он порвётся.
Шаг 5
Ослабьте стопорный винт в верхней части правого вентилятора, используя отвёртку JIS #2.
Удалите винт 3,6 мм в нижней части правого вентилятора, используя отвёртку JIS #2.
Шаг 6
Осторожно отсоедините разъём вентилятора.
Снимите вентилятор, вынув его из посадочного места.
Обращайтесь с проводом аккуратно; при неправильном обращении он порвётся.
Шаг 7
Ослабьте восемь стопорных винтов, удерживающих радиатор, используя отвёртку JIS #2.
Обязательно следуйте порядку номеров, нанесённых рядом с винтами на радиаторе. Это равномерно снимает давление с компонентов при демонтаже радиатора.
Шаг 8
Аккуратно приподнимите радиатор, затем потяните его на себя.
Шаг 9

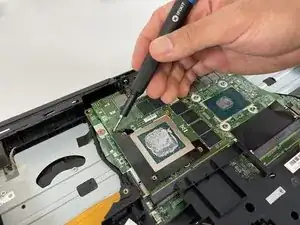

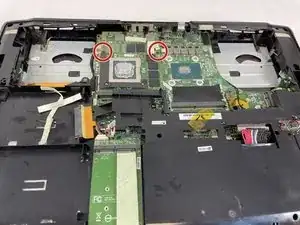

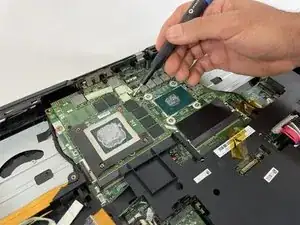

Удалите два винта 5,0 мм, удерживающие GPU, используя отвёртку JIS #1.
Шаг 10

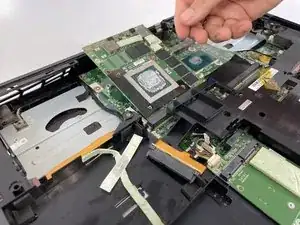

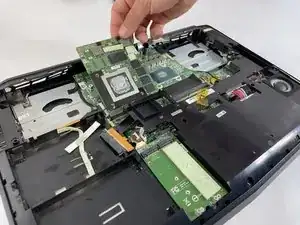

Осторожно приподнимите GPU и выньте его из ноутбука.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
