Замена вентилятора HP Envy m6-n010dx
В этом руководстве описывается правильный порядок демонтажа вентилятора ноутбука HP Envy m6-n010dx. В процессе выполнения всех шагов потребуется отвёртка Phillips 00.
Шаг 1
Найдите ползунок извлечения аккумулятора.
Сдвиньте его в сторону, одновременно выталкивая и извлекая аккумулятор из устройства.
Шаг 2
Открутите пять отмеченных винтов, находящихся под аккумулятором, с помощью отвёртки с крестовой насадкой.
Шаг 3
Снимите небольшую панель на задней крышке, поддев её. Под ней окажется жёсткий диск.
Шаг 4
Жёсткий диск соединён с материнской платой кабелем с синей вкладкой, выделенным красным цветом.
Аккуратно подденьте и снимите крышку, чтобы освободить кабель.
Медленно извлеките жёсткий диск из устройства.
Шаг 5

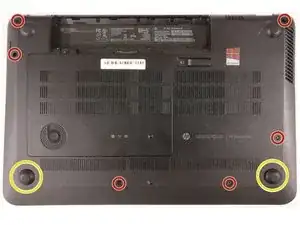

Открутите винты, выделенные красным
Подденьте инструментом для вскрытия две нижние резиновые накладки, выделенные оранжевым
Может потребоваться приложить больше усилия, чем кажется необходимым

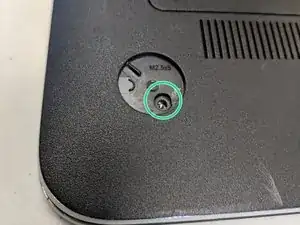

Открутите два дополнительных винта под нижними резиновыми накладками

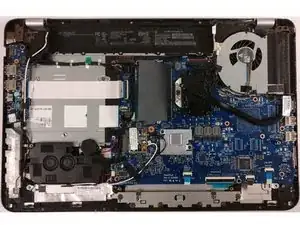

Снимите большую заднюю панель, чтобы получить доступ к внутренним компонентам
Заднюю панель может быть сложно снять. Используйте плоский предмет, чтобы помочь поддеть её, и не бойтесь приложить усилие.
Шаг 6

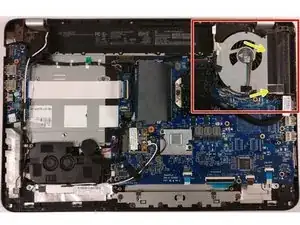

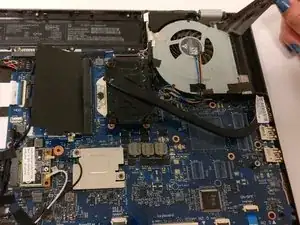

Найдите вентилятор

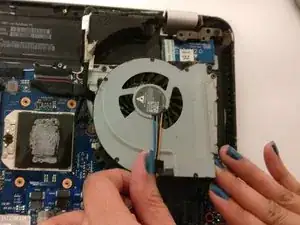

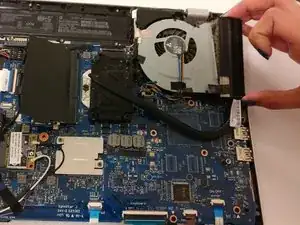

Аккуратно снимите ленту, соединяющую радиатор и вентилятор
При сборке обязательно используйте новую изоленту, чтобы она хорошо держалась.
Шаг 7

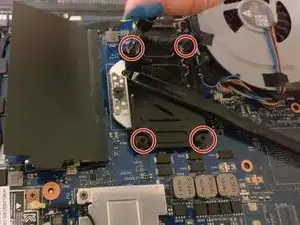

Ослабьте четыре винта радиатора, указанных на изображении

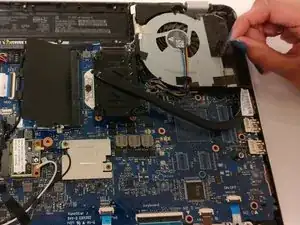

Снимите радиатор
Шаг 8

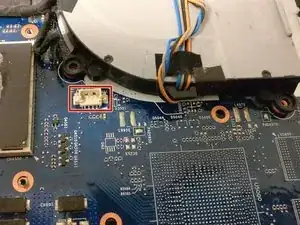

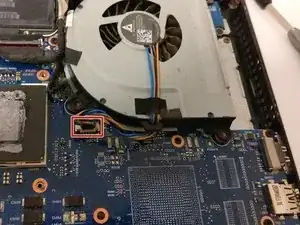

Аккуратно отсоедините провод, соединяющий вентилятор с материнской платой
Шаг 9

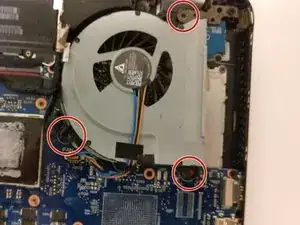

Открутите винты, указанные на фото.

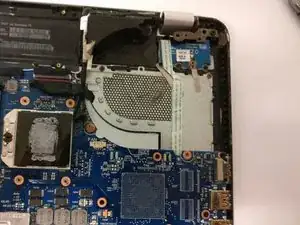

Извлеките вентилятор
Завершение
Чтобы собрать устройство, выполните все действия в обратной последовательности.
Перевод руководства с ifixit.com
