Замена жесткого диска HP Envy m6-p114dx
Если Ваш ноутбук HP Envy m6-p114dx (также известный как HP Envy m6 Convertible или серия моделей m6-p000) работает медленно, регулярно зависает или не запускается, данное руководство покажет, как заменить внутренний жесткий диск.
Жесткий диск — это место, где хранятся операционная система, программы и личные файлы. Замена неисправного жесткого диска восстановит работоспособность системы или позволит выполнить модернизацию до более быстрого и надежного SSD-накопителя.
Перед началом работ, если возможно, сделайте резервную копию данных, поскольку замена жесткого диска приведет к удалению всех данных с текущего диска. Если текущий диск все еще функционирует, рассмотрите возможность клонирования его содержимого на новый диск. Кроме того, перед началом ремонта убедитесь, что ноутбук выключен и отключен от источника питания.
Для выполнения данного руководства не требуются специальные инструменты или продвинутые технические навыки — только базовые навыки разборки и обращения с внутренними компонентами. Однако для защиты от электростатических разрядов работайте на антистатическом коврике или используйте антистатический браслет.
Шаг 1
Выключите устройство, отключите его от сети и снимите электростатический заряд.
Шаг 2
Открутите двенадцать винтов на задней крышке с помощью отвертки Phillips #1.
Шаг 3
Осторожно вставьте инструмент iFixit для вскрытия под крышку и пройдитесь им вдоль корпуса, чтобы отсоединить все защелки.
Шаг 4
Отсоедините кабель, соединяющий жесткий диск с материнской платой: осторожно поднимите черную защелку, затем вытяните отключенный ленточный кабель.
Шаг 5

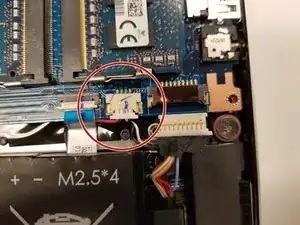

Отсоедините кабель, соединяющий аккумулятор с материнской платой, ухватившись за тканевую петлю и потянув вниз.
Кабель подключен рядом с картами оперативной памяти.
Шаг 6
Открутите шесть винтов, удерживающих аккумулятор, с помощью отвертки Phillips #0.
После удаления винтов аккумулятор можно легко поднять и извлечь. (Возможно, потребуется отсоединить ленточный кабель, приклеенный к аккумулятору.)
Шаг 7

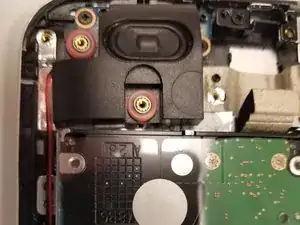

Открутите два винта, под которыми находятся розовые проставки, с помощью отвертки Phillips #0.
Поднимите динамик вверх, чтобы извлечь его.
Осторожно вытяните провод из паза, в котором он закреплен.
Шаг 8

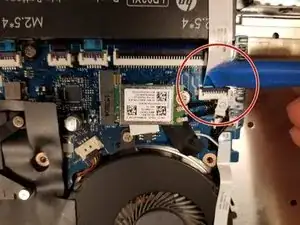

Следуйте по трассировке кабеля внутри корпуса и отключите его от основной платы.
После этого динамик можно полностью извлечь!
Шаг 9
Над некоторыми винтами проходят провода. Используйте тонкий инструмент, чтобы вывести провода из пазов.
Отключите SATA-кабель от материнской платы (он показан в разборке аккумулятора).

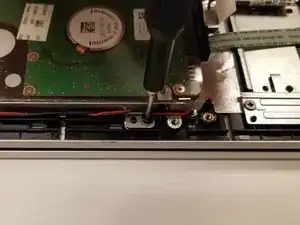

Удалите 4 винта.

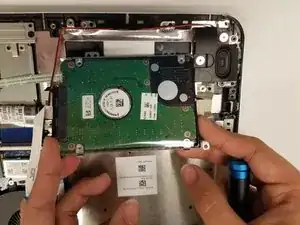

Извлеките жесткий диск из устройства.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке. Утилизируйте электронные отходы на сертифицированном по стандарту R2 или e-Stewards пункте приема.
Перевод руководства с ifixit.com
