Замена вентилятора Dell XPS 12 9Q23
Основы:
Это руководство описывает замену вентилятора системы охлаждения в Dell XPS 12 9Q23. Вентилятор продувает воздух через тепловые трубки радиатора, что обеспечивает охлаждение процессора.
Необходимые навыки
Требуется умение использовать отвертку с достаточным усилием, чтобы избежать сорвания шляпок винтов. Также необходима устойчивость руки для безопасного выкручивания винтов без их потери. Наконец, требуется ловкость для аккуратного отсоединения разъёмов от плат.
Лучший способ диагностировать проблему — проверить, идёт ли воздух из вентиляционных отверстий внизу корпуса. Если вы не уверены, что воздух выходит, при работающем ноутбуке поднимите его за боковые грани и приложите нижний правый угол к уху. Если слышно гудение — вентилятор работает. Помните, что вентилятор может не включаться, пока система не нагреется, даже если он установлен правильно.
Замечания при других работах
При каждом снятии радиатора рекомендуется заменить термопасту на поверхности теплового распределителя. Перед началом ремонта обязательно выключите устройство и отключите адаптер питания.
Шаг 1
Внимание: Убедитесь, что ноутбук полностью выключен.

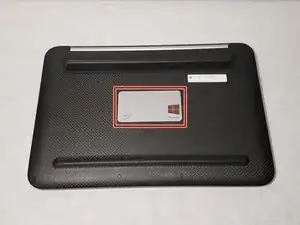

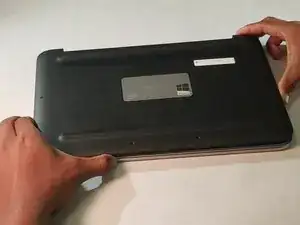

Закройте ноутбук, переверните его и подденьте маленькую заднюю крышку плоской отверткой. Крышка будет висеть на петлях после открытия.
Шаг 2

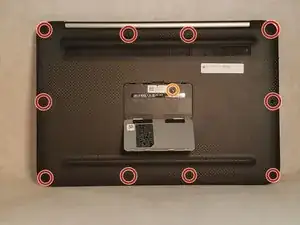

Используйте отвертку Torx T5, чтобы выкрутить винты по краю нижней крышки.
По возможности используйте магнитную панель для хранения винтов.
Откройте центральную крышку и с помощью крестовой отвертки Phillips #00 выкрутите один винт.
Шаг 3
Аккуратно снимите заднюю крышку.
Шаг 4
Внимание: Следите за статическим электричеством в области разъёма батареи. Рекомендуется использование антистатического браслета, но он не обязателен.

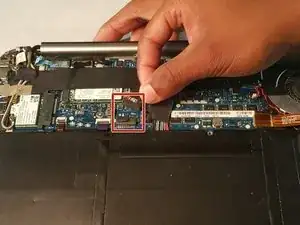

Отключите батарею, чтобы предотвратить электрический удар.
Если требуется замена аккумулятора, его можно вынуть, выкрутив винты по периметру батареи.
Шаг 5

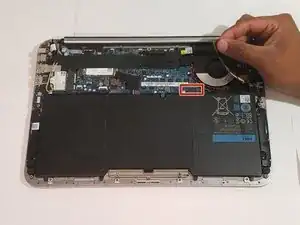

Отсоедините жёлтый ленточный кабель от разъёма, расположенного в нижнем левом углу корпуса вентилятора.
Шаг 6

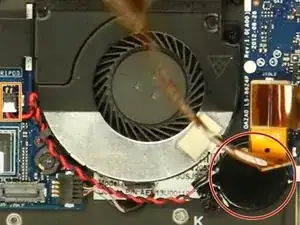

Выведите из гнезда батарейку CMOS.
Отключите кабель CMOS.
Этот шаг не обязателен, но он даёт дополнительное пространство для манёвра при извлечении и установке вентилятора.
Шаг 7

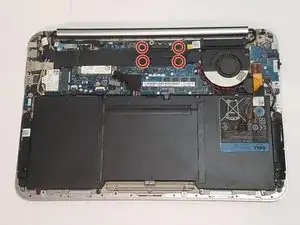

С помощью крестовой отвертки Phillips #00 ослабьте винты, крепящие тепловой распределитель радиатора.
Винты нельзя полностью выкрутить из радиатора.
Шаг 8

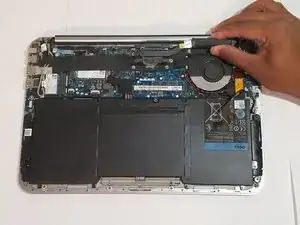

Схватите радиатор за боковые стороны и осторожно приподнимите, чтобы снять его.
Радиатор используется для отвода тепла и его необходимо снять, чтобы добраться до вентилятора.
В это время между радиатором и процессором может находиться белесый порошок. Этот порошок под тепловым распределителем — деградировавшая термопаста. НЕ удаляйте этот порошок, если вы не собираетесь заменять термопасту при сборке.
Шаг 9

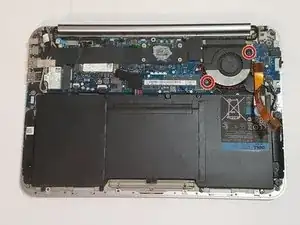

Используйте крестовую отвертку, чтобы выкрутить два винта крепления вентилятора.
Шаг 10
Отключите кабель вентилятора.
Шаг 11

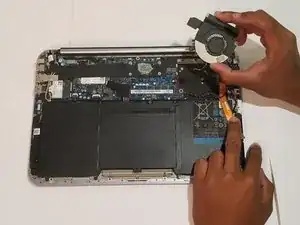

Вентилятор теперь можно извлечь и установить новый.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
