Замена клавиатуры на Dell XPS 12 9Q23

Отщёлкните центральную крышку на нижней панели.

Выверните центральный винт крестовой отвёрткой #00.

Для оставшихся винтов по краю нижней панели используйте отвёртку Torx T5.

Аккуратно снимите заднюю панель после того, как все винты будут удалены.

После снятия задней панели отключите аккумулятор, чтобы предотвратить электрический удар.

Используйте крестовую отвёртку #00, чтобы выкрутить 8 винтов, фиксирующих аккумулятор.

После удаления всех винтов аккумулятор можно безопасно извлечь.

Внимание: убедитесь, что ноутбук выключен.

Закройте ноутбук, переверните его и снимите маленькую заднюю панель плоской отвёрткой. Панель будет держаться на петлях после открывания.

Используйте Torx T5, чтобы выкрутить винты по краю нижней крышки.

По возможности используйте магнитную плиту, чтобы следить за винтами.

Откройте центральную крышку и с помощью крестовой отвёртки #00 удалите один винт.

Аккуратно снимите заднюю крышку.

Внимание: следите за статическим электричеством в районе разъёма батареи. Рекомендуется использование антистатического браслета, но не обязательно.

Отключите аккумулятор, чтобы предотвратить электрический удар.

Если требуется замена аккумулятора, его можно извлечь в этот момент, удалив винты по периметру аккумулятора.

Отсоедините жёлтый ленточный кабель от разъёма, расположенного в нижнем левом углу кожуха вентилятора.

Извлеките батарейку CMOS.

Отсоедините кабель CMOS.

Этот шаг не обязателен, он даёт дополнительное пространство для манёвра при извлечении и установке вентилятора.

Крестовой отвёрткой #00 ослабьте винты, фиксирующие тепловой радиатор.

Винты не могут быть полностью извлечены из радиатора.

Возьмитесь за радиатор за боковые стороны и аккуратно поднимите его, чтобы снять.

Радиатор предназначен для отвода тепла и должен быть снят для доступа к вентилятору.

В этот момент между радиатором и процессором может появиться белёсый порошок. Этот порошок под пластиной — разложившаяся термопаста. НЕ вытирайте этот порошок, если термопаста не будет заменена при сборке.

Отвёрткой крестовой формы удалите два винта охлаждающего вентилятора.

Отсоедините кабель вентилятора.

Охлаждающий вентилятор теперь можно вынуть и установить новый.

Отсоедините кабель тачпада.

Вставьте сюда мудрость.

Крестовой отвёрткой удалите 4 винта тачпада.

Снимите тачпад.

Мы сняли аккумулятор, чтобы избежать электрических разрядов.

Отключите два проводка от карты Wi‑Fi. Для этого можно использовать плоскогубцы или ноготь.

Удалите винт крестовой отвёрткой #00.

Теперь извлеките карту Wi‑Fi для замены.

Мы сняли аккумулятор, чтобы избежать электрических разрядов.

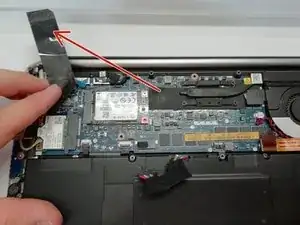

Удалите клейкую ленту.

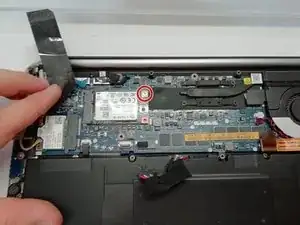

Удалите винт крестовой отвёрткой #00.

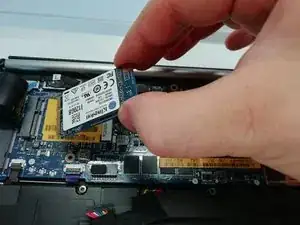

Извлеките жёсткий диск из его посадочного места.

Мы удалили аккумулятор, чтобы избежать поражения электрическим током. Жёсткий диск, модуль Wi‑Fi и вентилятор также были сняты.

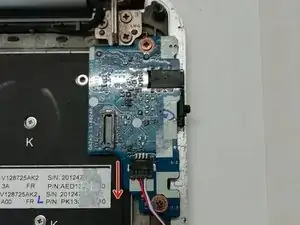

Отсоедините разъём с помощью плоскогубцев или ногтя.

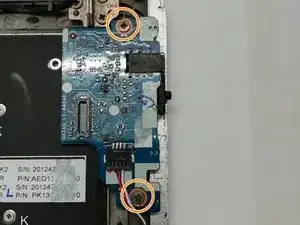

Удалите винты крестовой отвёрткой #00.

Затем снимите плату.

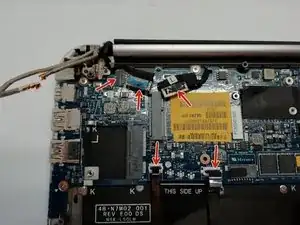

Отсоедините различные кабели от материнской платы.

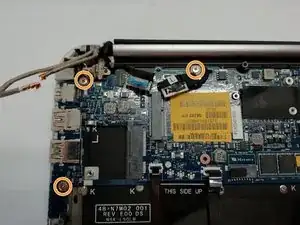

Удалите винты крестовой отвёрткой #00.

Аккуратно переверните материнскую плату, чтобы отсоединить плёнку от клавиатуры.

Теперь вы можете заменить материнскую плату.

Мы удалили аккумулятор, чтобы избежать поражения электрическим током. Жёсткий диск, модуль Wi‑Fi, вентилятор, трекпад и материнская плата также были сняты.

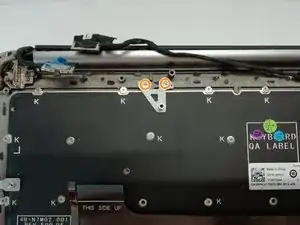

Удалите винт крестовой отвёрткой #00 и снимите кронштейн.

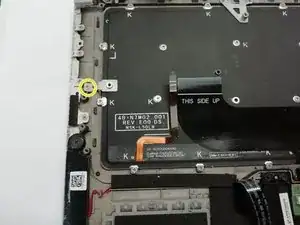

Удалите винт крестовой отвёрткой #00 и снимите опору.

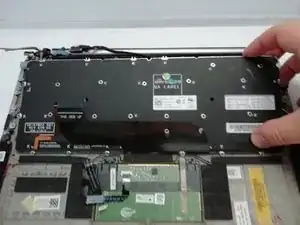

Терпеливо отвинтите 24 винта клавиатуры.

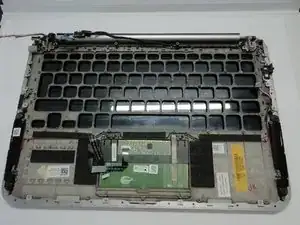

Теперь вы можете снять клавиатуру. При необходимости выполните очистку, как показано на втором фото.
