Замена аудиоразъёма Dell Inspiron 13-5368
Ваш компьютер не воспроизводит звук через наушники? Воспользуйтесь этим руководством для замены аудиоразъёма в ноутбуке. Для полного извлечения аудиоразъёма потребуется умение паять. Для получения дополнительной информации о пайке используйте руководство Как паять и выпаивать соединения.
Шаг 1

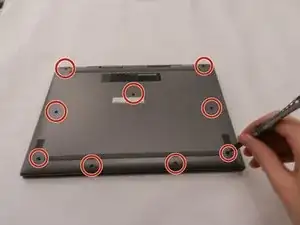

Отвинтите 9 винтов 6 мм с задней крышки ноутбука крестовой отвёрткой Phillips №0.
Шаг 2

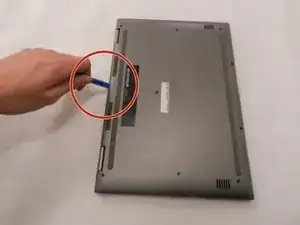

С помощью монтажного инструмента снимите заднюю крышку.
Шаг 3

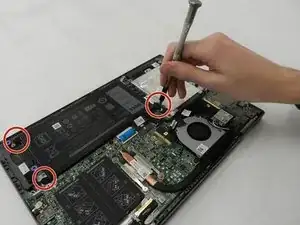

Отвинтите три винта 3 мм, удерживающие аккумулятор, крестовой отвёрткой Phillips №0.
Шаг 4

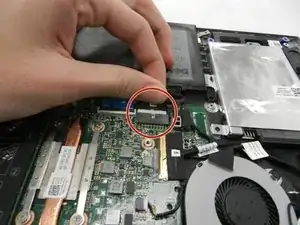

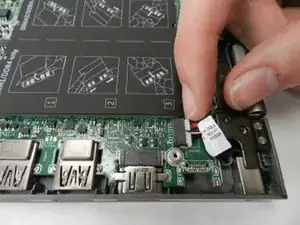

Отсоедините кабель питания аккумулятора от материнской платы, затем извлеките аккумулятор.
Шаг 5

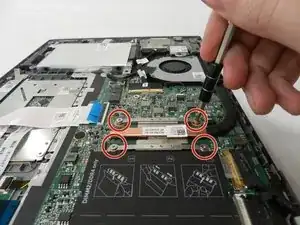

Крестовой отвёрткой Phillips №0 отвинтите 4 винта радиатора.

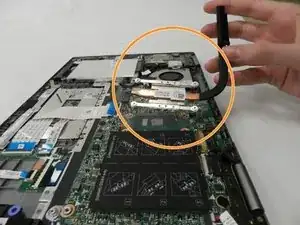

Снимите узел радиатора.
Шаг 6

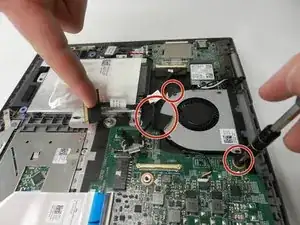

Крестовой отвёрткой Phillips №0 отвинтите два винта 3 мм, удерживающие вентилятор, и отсоедините кабель питания вентилятора от материнской платы. На кабеле жёсткого диска есть клейкая лента, прижимающая его к вентилятору; также удалите её.
Шаг 7

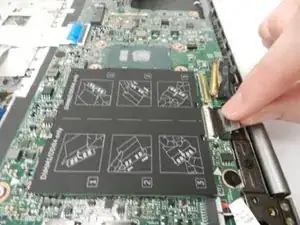

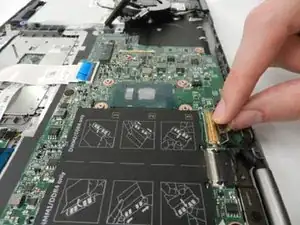

Отсоедините от материнской платы следующие кабели: сенсорного экрана, дисплея и динамиков.
Шаг 8

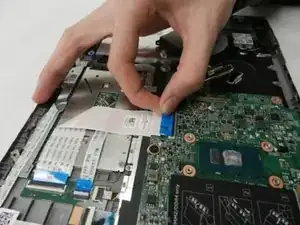

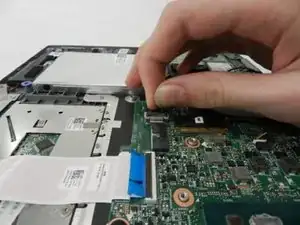

Отсоедините от материнской платы следующие кабели: кабель жёсткого диска и кабель тачпада.
Шаг 9

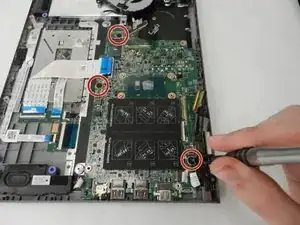

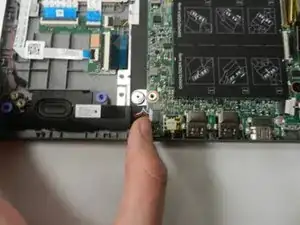

Крестовой отвёрткой Phillips №0 отвинтите три винта 2 мм, удерживающие материнскую плату. Затем аккуратно поднимите материнскую плату и извлеките её.
Шаг 10

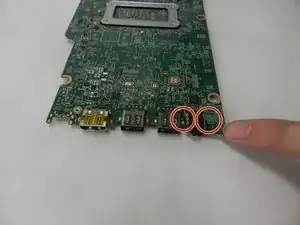

Переверните материнскую плату и, используя паяльник, прогрейте 7 точек пайки аудиоразъёма. Аккуратно извлеките аудиоразъём снизу.
Для получения дополнительных советов по пайке перейдите к руководству Как паять и выпаивать соединения.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
