Замена вентилятора ЦП Dell Inspiron 1721
Если у Вашего Dell Inspiron 1721 громкий вентилятор или он склонен к перегреву, используйте это руководство для замены внутреннего вентилятора.
Внутренние вентиляторы прогоняют прохладный воздух через радиатор, позволяя процессору поддерживать низкую температуру даже при высокой нагрузке. Запылённые внутренние вентиляторы ограничивают воздушный поток в любом устройстве.
Перед началом работы убедитесь, что компьютер полностью выключен.
Шаг 1
Сдвиньте защёлки наружу, чтобы разблокировать фиксаторы.
Возьмитесь и оттяните аккумулятор от устройства, чтобы снять его.
Шаг 2
Подденьте угол крышки петель с помощью инструмента для открытия.
Проведите инструментом для открытия вдоль обеих сторон и передней части крышки петель, чтобы снять её.
Отклоните дисплей назад максимально насколько возможно и поднимите крышку петель, чтобы снять её.
Шаг 3
Снимите четыре винта Phillips №1 длиной 3 мм с верхней части клавиатуры.
Используйте инструмент для открытия, чтобы сдвинуть клавиатуру вверх в сторону дисплея.
Сдвиньте клавиатуру, пока она не освободится от фиксирующей защёлки, и поднимите её для снятия.
Шаг 4
Отключите разъём тачпада.
Шаг 5
Положите устройство на ровную поверхность и снимите 17 винтов Phillips №0 длиной 7 мм.
Используйте инструмент для открытия, чтобы отделить заднюю крышку.
Снимите заднюю крышку.
Шаг 6

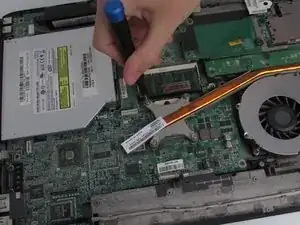

Отверните винты Phillips №0, крепящие радиатор к материнской плате.
Винты, крепящие радиатор к материнской плате, являются частью радиатора.
Осторожно снимите радиатор с материнской платы.
При снятии радиатора может потребоваться приложить усилие вверх из‑за термопасты между ним и процессором.
Шаг 7

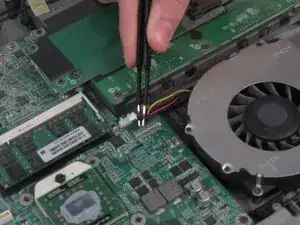

Отключите кабель питания вентилятора от материнской платы с помощью пинцета.
Шаг 8

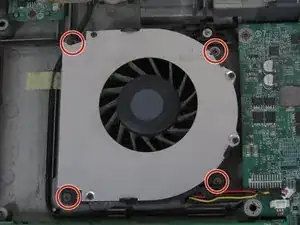

Снимите четыре винта Phillips №1 длиной 3 мм.

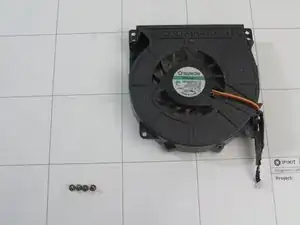

Осторожно снимите вентилятор с материнской платы.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
