Замена вентилятора Asus G73JW-XT1

Переверните устройство так, чтобы порт батареи был легко доступен.

Сдвиньте левый фиксатор влево, чтобы он защёлкнулся на месте.

Сдвиньте правый фиксатор вправо, одновременно отталкивая батарею от себя. Батарея должна отсоединиться.

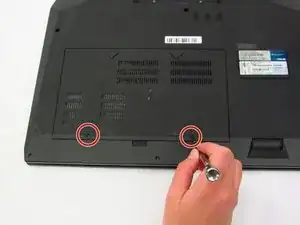

Удалите два винта Phillips #0, 5.5 мм, с задней крышки.

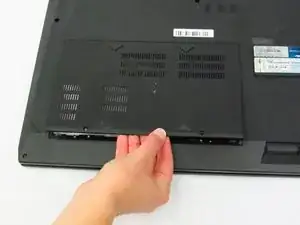

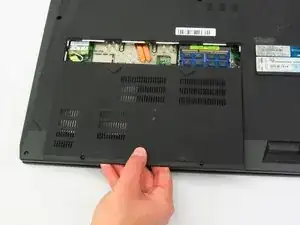

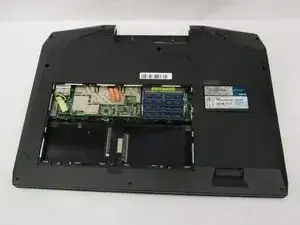

Осторожно поднимите и снимите заднюю крышку.

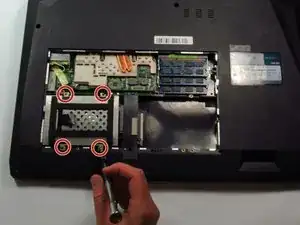

Удалите четыре винта Phillips #0, 5.5 мм.

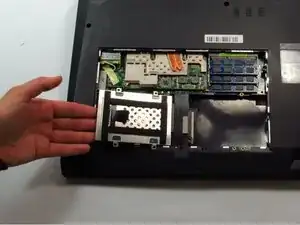

Осторожно приподнимите жёсткий диск, начиная с дальней стороны.

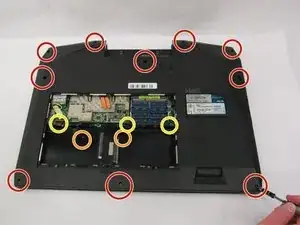

Удалите восемь винтов Phillips #0, 5.5 мм, по периметру задней панели.

Удалите два винта Phillips #0, 5.5 мм, под жёсткими дисками.

Удалите три винта Phillips #0, 5.5 мм, вдоль кромки материнской платы.

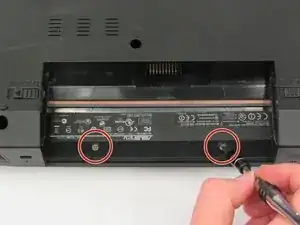

Удалите два винта Phillips #0, 3 мм, в отсеке батареи.

Переверните устройство и разверните его так, чтобы клавиатура была от вас.

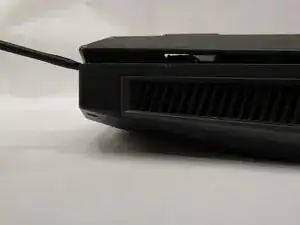

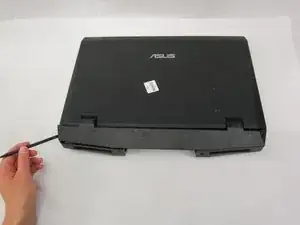

Найдите узкую пластиковую панель за экраном. Вставьте инструмент для вскрытия в зазор между узкой пластиковой панелью и задней панелью.

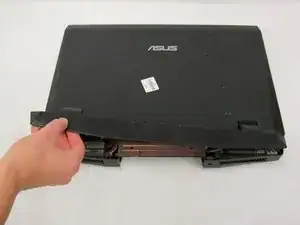

Осторожно приподнимите узкую панель вверх, пока она не выйдет из защёлок. Снимите узкую панель с устройства, используя пальцы.

Удалите два винта Phillips #0, 5.5 мм, слева и справа устройства прямо за экраном.

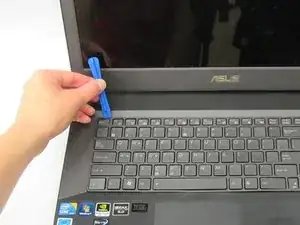

Поверните устройство так, чтобы клавиатура была к вам лицом. Вставьте пластмассовые инструменты для вскрытия вдоль кромки клавиатуры.

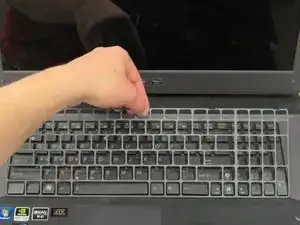

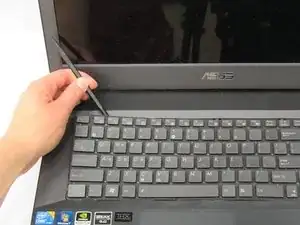

Продвигаясь по всей кромке клавиатуры, аккуратно подденьте клавиатуру вверх, пока она не отщёлкнется.

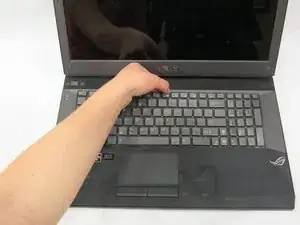

Поднимите клавиатуру частично от устройства. Ременной кабель всё ещё соединяет клавиатуру с устройством.

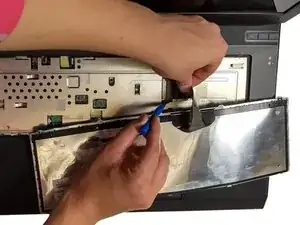

С помощью пластмассового инструмента сдвиньте маленькие защёлки по обе стороны ременного кабеля влево. Ременной кабель должен освободиться.

Осторожно извлеките ременной кабель и отложите клавиатуру в сторону.

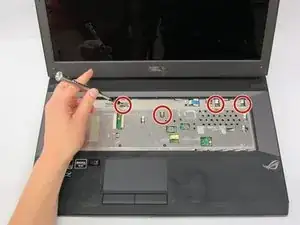

Удалите четыре винта Phillips #0, 5.5 мм, в области, где ранее была клавиатура.

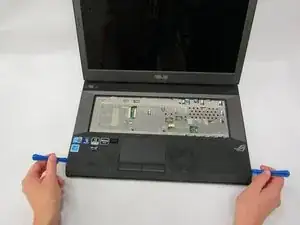

Вставьте пластмассовый инструмент в зазор между верхней и нижней панелями. С помощью инструмента аккуратно приподнимайте верхнюю панель вверх, пока она не выйдет из защёлок. Повторите этот процесс по всему периметру панели.

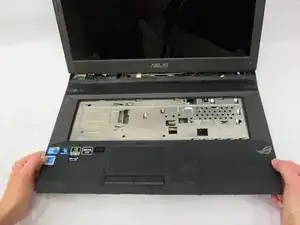

Когда панель свободна, захватите её край, ближайший к вам, и потяните на себя.

Поверните устройство так, чтобы порт батареи был обращён к вам.

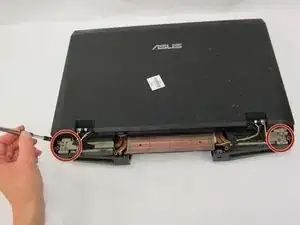

Удалите шесть винтов Phillips #0, 5.5 мм, по обеим сторонам устройства прямо за экраном.

Поверните устройство так, чтобы порт батареи был обращён от вас.

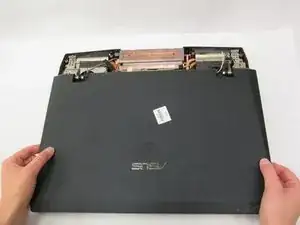

Возьмитесь за экран пальцами и аккуратно оттяните его. Осторожно отложите его в сторону, следя за тем, чтобы вы случайно не отключили его от устройства.

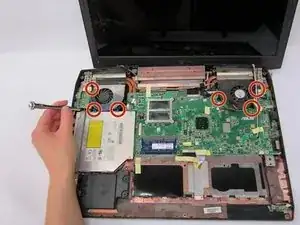

Удалите шесть винтов Phillips #0, 5.5 мм, с вентиляторов.

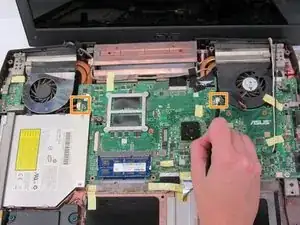

Отключите два кабеля вентиляторов от материнской платы.

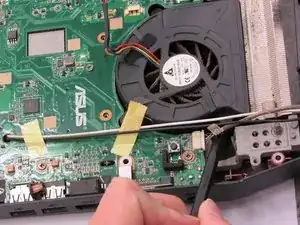

Вставьте пластиковую лопатку под край правого вентилятора и осторожно приподнимите вверх.

Возьмите вентилятор пальцами и извлеките его.

Повторите этот процесс с левым вентилятором.
