Замена узла тачпада HP EliteBook 840 G5
Если тачпад теряет чувствительность или вовсе не работает, выполните ниже приведённое руководство по замене тачпада в HP EliteBook 840 G5. Для замены требуются только указанные инструмент для вскрытия и отвёртка. При замене соблюдайте осторожность: внутренние провода необходимо аккуратно отсоединять при разборке.
Шаг 1
С помощью крестовой отвёртки Phillips #1 открутите пять винтов. Верхние три винта — 10 мм, два боковых винта — 7 мм.
Открутите нижние три винта той же отвёрткой.
Нижние винты Phillips #1 не вынимаются из задней крышки, но их необходимо открутить.
В некоторых моделях конфигурация винтов немного отличается, показано на втором фото.
Шаг 2
Поверните компьютер так, чтобы сторона с петлями была вверх.
Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю крышку.
Сдвиньте пластиковый инструмент вдоль края слева направо и используйте второй инструмент, чтобы поддеть верхний правый угол.
Повторите третий шаг для другой стороны.
Повторите на левой и правой сторонах устройства. В центре с обеих сторон (по обе стороны от центрального винта) есть две точки, которые освобождаются при небольшом подъёме.
При поддевании углов вы должны услышать щелчок.
Шаг 3
Возьмите заднюю крышку и медленно отделите её от устройства.
К задней крышке провода не подключены. Отделяйте осторожно, так как внутри находятся электронные компоненты.
Шаг 4
Снимите винты 4 мм, закрепляющие батарею, используя отвертку Torx T9.
Шаг 5
Аккуратно отсоедините разъём питания, потянув за боковые стороны его корпуса.
Не тяните за провода — они могут быть повреждены.
Шаг 6
Выдвиньте батарею и выньте её из устройства.
Шаг 7
После снятия батареи станет видна нижняя сторона тачпада. Она покрыта защитным слоем пеноматериала мятного цвета.

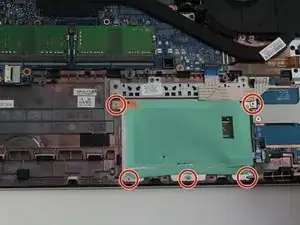

С помощью крестовой отвёртки Phillips #1 открутите пять винтов длиной 2 мм, расположенных вдоль стороны тачпада.
Шаг 8

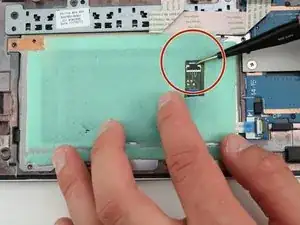

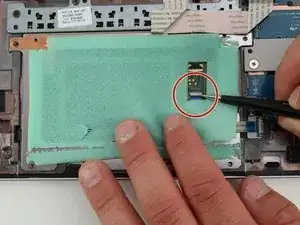

Поднимите защёлку разъёма пинцетом для точных работ; она зажимает конец плоского кабеля.

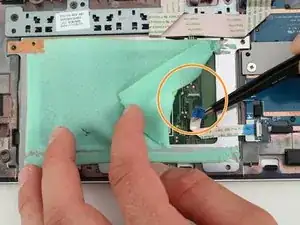

На втором изображении пена отодвинута для наглядности.
Плотно зажмите плоский кабель пинцетом и вытяните его из разъёма.
Шаг 9

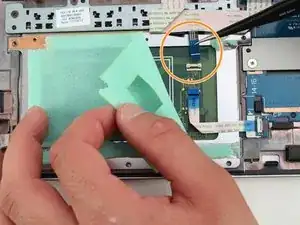

Поднимите вторую защёлку разъёма пинцетом для точных работ.
На втором изображении пена отодвинута для наглядности.

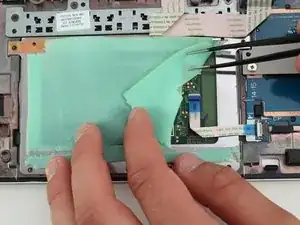

С помощью пинцета вытяните плоский кабель из второй защёлки.
Шаг 10

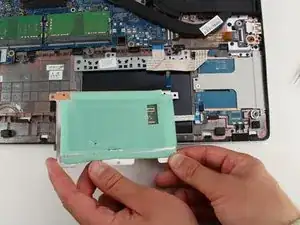

Снимите тачпад.
Вынимайте осторожно. При закрытом компьютере под тачпадом будет видна панель экрана.
Шаг 11

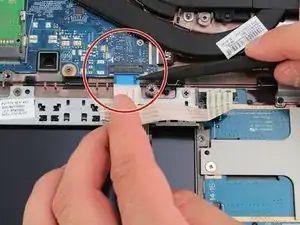

Подняв защёлку пинцетом, аккуратно потяните плоский кабель, который соединяет кнопки с материнской платой.
Шаг 12

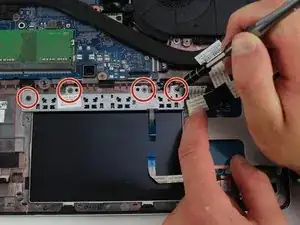

С помощью крестовой отвёртки Phillips #1 снимите винты длиной 3 мм на нижней стороне кнопки тачпада.
Перед этим отодвиньте все плоские кабели, чтобы обеспечить обзор винтов.

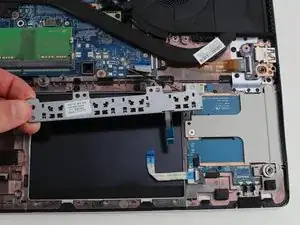

Выньте кнопку из корпуса компьютера.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
