Замена узла дисплея HP EliteBook 850 G3
Если узел дисплея вашего HP EliteBook 850 G3 неисправен, используйте это руководство для его замены. Экран компьютера — это панель внутри устройства, которая отображает изображение. Если при включённом компьютере экран пустой или наблюдается серое мерцание, сперва исключите варианты устранения неполадок. Затем используйте это руководство по узлу дисплея для ремонта повреждённого экрана. Перед началом убедитесь, что ноутбук полностью выключен и отключён от внешнего источника питания. Перед использованием этого руководства при необходимости ознакомьтесь со страницей устранения неполадок, чтобы проверить, можно ли решить проблему без замены.
Шаг 1
Выключите ноутбук перед началом работ.
Переверните ноутбук так, чтобы наклейки модели были сверху.
Шаг 2
Используйте крестовую отвертку Phillips #0, чтобы выкрутить одиннадцать винтов длиной 5,7 мм.
Шаг 3
Вставьте пластину для вскрытия iFixit под пластиковую заднюю крышку ноутбука. Приложите усилие, чтобы отжать крышку.
Шаг 4
Используйте крестовую отвертку Phillips #0, чтобы выкрутить два винта крепления батареи.
Оба винта батареи — с прижимом и не вынимаются полностью.
Шаг 5
Подденьте и потяните язычок в верхней части батареи, чтобы извлечь её.
Шаг 6
Выключите ноутбук перед началом работ
Переверните ноутбук так, чтобы наклейки модели были обращены к потолку.
Шаг 7
Используйте крестовую отвертку Phillips #0, чтобы выкрутить одиннадцать винтов длиной 5,7 мм.
Шаг 8
Вставьте пластину для вскрытия iFixit под пластиковую заднюю крышку ноутбука. Приложите усилие, чтобы отжать крышку.
Шаг 9

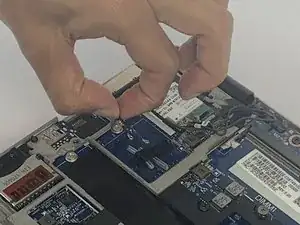

Используйте крестовую отвертку Phillips #0, чтобы выкрутить винт 3,3 мм на плате Wi‑Fi.
Шаг 10
Выдвиньте плату Wi‑Fi из разъёма.
Шаг 11
Отключите коаксиальные кабели от платы Wi‑Fi.
Шаг 12
Аккуратно отожмите пластиковую рамку.
Шаг 13
Используйте крестовую отвертку Phillips #0, чтобы отвинтить четыре фиксированных винта возле вентилятора и сборки радиатора.
Шаг 14
Осторожно отсоедините разъём вентилятора.
Шаг 15
Осторожно извлеките сборку вентилятора и радиатора из ноутбука.
Шаг 16

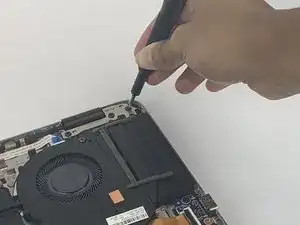

Используйте крестовую отвертку Phillips #0, чтобы выкрутить винт 7,7 мм и шесть винтов 5,8 мм, расположенных по углам внутри ноутбука.
Шаг 17

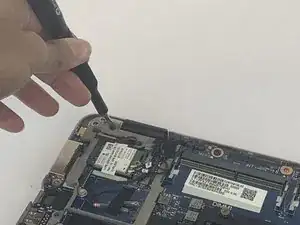

Используйте крестовую отвертку Phillips #0, чтобы выкрутить винт 5,7 мм под пластиковой рамкой.
Шаг 18

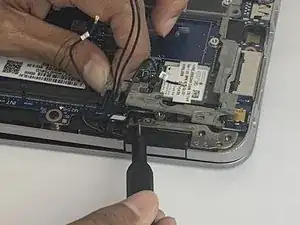

Используйте пластину для вскрытия, чтобы отсоединить кабель с чёрной защёлкой сверху.
Шаг 19

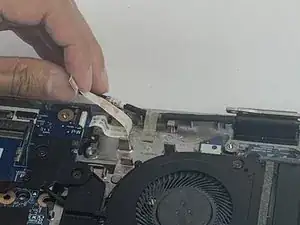

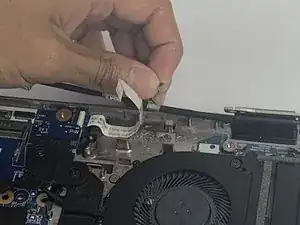

Отключите провод над золотой лентой и снимите ленту. Потребуется приподнять провод, чтобы добраться до ленты.
Лента непригодна для повторного использования.
Шаг 20

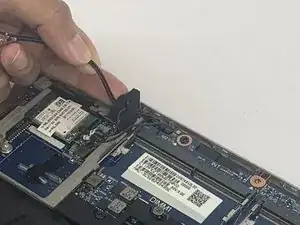

Снимите коаксиальные кабели с платы Wi‑Fi и из прозрачных пластиковых держателей. Снимите чёрную ленту и выведите кабели из чёрной защёлки.
Эта лента непригодна для повторного использования.
Шаг 21

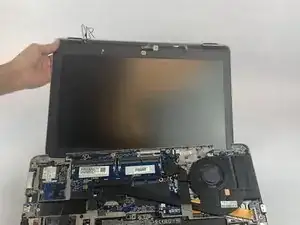

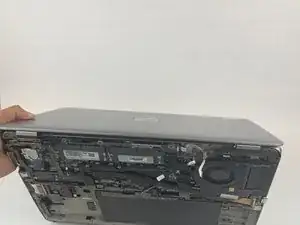

Откройте верхнюю часть ноутбука и отогните петли так, чтобы металлические части в углах поднялись.
Шаг 22

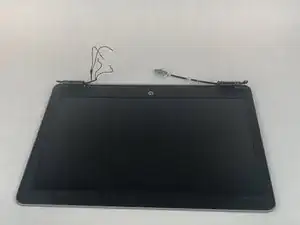

Снимите узел дисплея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
