Замена узла экрана HP Pavilion N3350

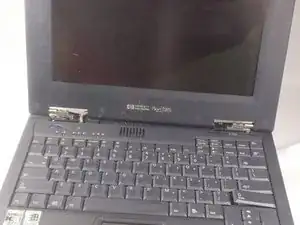

Откройте ноутбук. Под экраном находится большая пластиковая деталь с посадочными местами для динамика, кнопки питания и множества индикаторных огоньков.

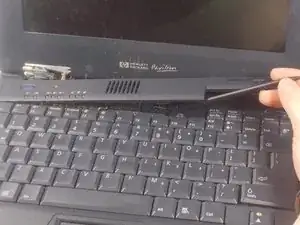

Чтобы снять её, аккуратно подденьте пластиковым инструментом. Она должна отщелкнуться со своего места.

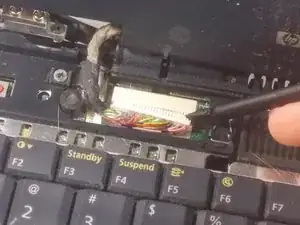

Осторожно с помощью пластикового лопаточного инструмента или пальцами отсоедините кабель ЖК-экрана от дисплея.

Это один из трёх разъёмов, который необходимо отсоединить, чтобы отделить экран от ноутбука.

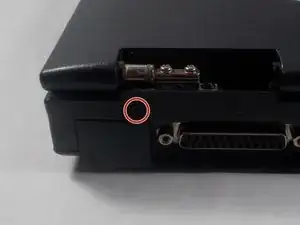

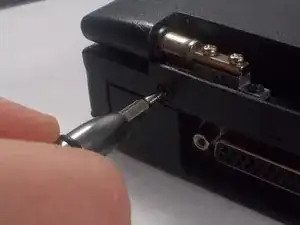

Удалите винт длиной 1 см крестовой отвёрткой Phillips #1, чтобы можно было отделить экран и верхнюю часть ноутбука от клавиатуры и нижней части.

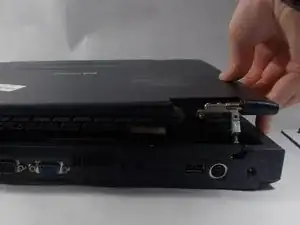

Поднимите всю верхнюю часть и отложите нижнюю половину ноутбука в сторону.

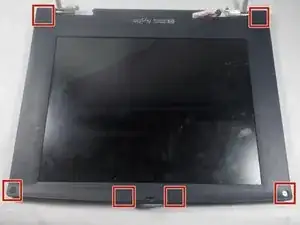

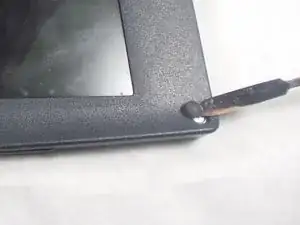

Снимите 6 резиновых заглушек винтов с помощью металлической лопатки.

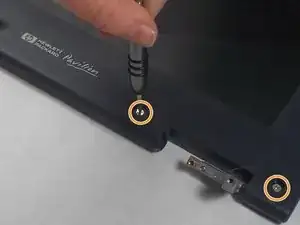

После снятия 6 резиновых заглушек используйте крестовую отвёртку Phillips #1, чтобы выкрутить шесть винтов длиной 6 мм.

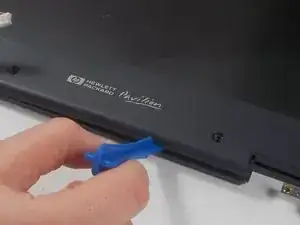

Чтобы отделить пластиковую крышку, используйте пластиковый инструмент для вскрытия, чтобы освободить каждый пластиковый защёлкивающийся зажим между ними.

Вы можете найти пластиковые защёлки, проведя пластиковой лопаткой вдоль шва между двумя пластиковыми крышками.

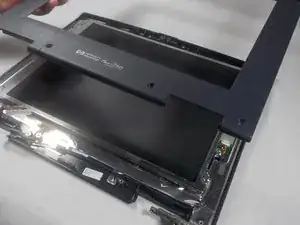

Снимите верхнюю пластиковую крышку после того, как все соединения будут освобождены.

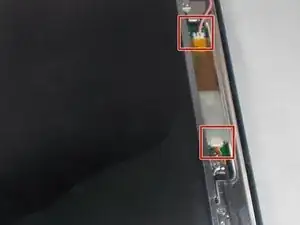

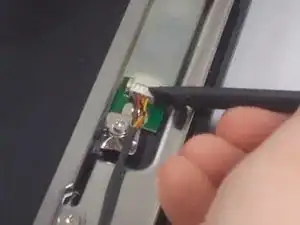

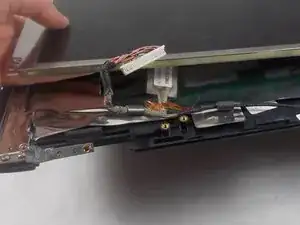

Отключите разъёмы с помощью пластикового инструмента для вскрытия.

После освобождения этих двух разъёмов экран должен быть электрически отсоединён от остальной части ноутбука.

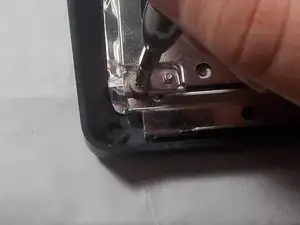

В каждом углу есть серебристый винт длиной 1 см, соединяющий рамку экрана с корпусом ноутбука. Удалите их крестовой отвёрткой Phillips #1.

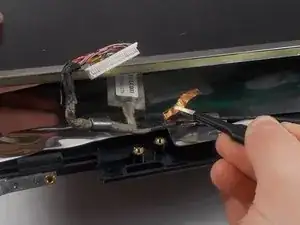

Должна быть тонкая медная «лента», прижимающая кабель ЖК. Аккуратно удалите её пинцетом.

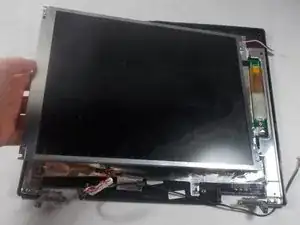

Снимите экран с устройства.
