HP ProBook 4320t Руководство по замене радиатора процессора

Переверните ноутбук вверх дном и извлеките аккумулятор, нажав внутрь на две защёлки, удерживающие аккумулятор.

Открутите четыре винта (Phillips 2.5 мм). (Используйте крестовую отвертку #0).

Переверните ноутбук и откройте его.

Слегка надавите вверх, одновременно приподнимая панель с кнопкой питания, чтобы снять панель.

Открутите четыре винта (Phillips 2.5 мм), удерживающие клавиатуру. (Используйте крестовую отвертку #0).

Аккуратно (держась за обе стороны клавиатуры) поднимите её и слегка приподнимите.

К клавиатуре всё ещё подключён шлейф.

Сдвиньте клавиатуру немного влево, чтобы получить доступ к шлейфу клавиатуры.

Используйте чёрную лопатку, чтобы поднять чёрный зажим, удерживающий шлейф клавиатуры.

Открутите три винта (Phillips 2.5 мм), удерживающие нижнюю панель тачпада.

Аккуратно сдвиньте нижнюю панель вправо.

Клавиатура соединена проводом с задней стороной панели.

Поверните нижнюю панель тачпада в сторону экрана, не поднимая её слишком высоко.

Следите за ZIF-разъёмом под панелью, убедитесь, что он не натягивается случайно.

С помощью чёрной лопатки слегка подденьте ZIF-разъём и аккуратно выньте провод.

Найдите серебристую удерживающую панель на левой стороне компьютера.

Открутите пять серебристых винтов (Phillips 2.5 мм), которые удерживают панель.

Открутите два чёрных винта (Phillips 3.0 мм), которые удерживают панель.

Снимите удерживающую панель и отложите её в сторону.

Отключите коннектор с красным, чёрным и синим проводами с помощью чёрной лопатки.

Открутите один винт (Phillips 2.0 мм), удерживающий вентилятор.

Аккуратно приподнимите вентилятор и замените его.

Открутите четыре винта (Phillips 2.5 мм), удерживающие радиатор процессора (расположены около центра ноутбука).

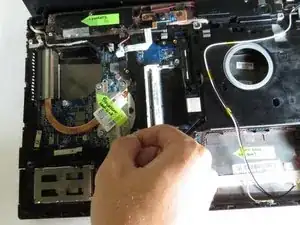

Слегка приподнимите основной компонент радиатора и медленно сдвиньте его к центру (вправо), чтобы освободить радиатор.
