Замена динамиков Lenovo Ideapad 320-17IKB
В этом руководстве показано, как заменить динамики в Lenovo Ideapad 320-17IKB. Динамики отвечают за вывод внешнего звука системы. Если в ноутбуке наблюдаются искажения звука, низкая громкость или он просто неисправен, используйте это руководство для полной замены обоих динамиков.
Перед началом ремонта выключите ноутбук и отключите его от зарядного устройства.
Шаг 1
Выключите и отключите питание компьютера.
Переверните ноутбук так, чтобы задняя крышка была сверху.
Шаг 2
Снимите четырнадцать винтов Phillips #00 длиной 7 мм с задней крышки.
Шаг 3
Осторожно извлеките оптический привод, оттянув его рамку от корпуса ноутбука.
Шаг 4
Используйте пальцы или инструмент для вскрытия, чтобы аккуратно снять заднюю крышку с нижней части ноутбука.
Разложите обе половины ноутбука рядом друг с другом.
Шаг 5
Снимите пять винтов Phillips #0 длиной 7 мм с крепления аккумулятора.
Шаг 6
Зажмите кабель разъема одной рукой и подтолкните разъем аккумулятора другой рукой, аккуратно вытягивая разъем прямо и в направлении нижнего края основания.
При удалении аккумулятора действуйте осторожно: держите его в плоскости и не вскрывайте аккумулятор, так как это может привести к пожару или взрыву.
Шаг 7

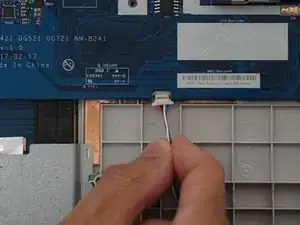

Аккуратно зажмите белую язычковую фиксацию и вытяните кабель динамика из его гнезда.
Не тяните за кабели.

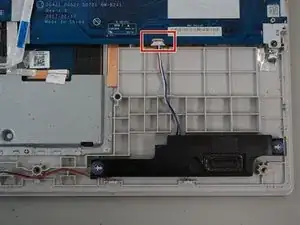

Разъем динамика находится прямо под аккумулятором.
Если не удаётся вынуть кабель динамика вручную, используйте острый наконечник лопатки, чтобы поочерёдно нажимать на стороны разъема и «выбивать» его из гнезда.
Может потребоваться много поочерёдных движений, прежде чем разъём выйдет.
Для повторного подключения кабеля совместите разъём и используйте лопатку или чистый ноготь, чтобы полностью вдавить его в гнездо.
Не нажимайте на сами кабели, иначе вы можете повредить разъём.
Шаг 8

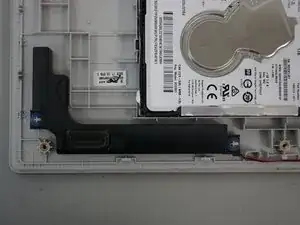

Поднимите левые и правые динамики и отсоедините кабели от шасси, чтобы извлечь сборку динамиков из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Перевод руководства с ifixit.com
