Замена жёсткого диска в Lenovo ThinkPad T580
Добро пожаловать в руководство по замене жёсткого диска для Lenovo ThinkPad T580.
В этом руководстве подробно описаны шаги, необходимые для замены жёсткого диска.
Наиболее распространённые причины, по которым этот компонент необходимо заменить:
- Жёсткий диск заполнен
- BIOS указывает, что жёсткий диск повреждён
Если Вы не испытываете перечисленных проблем с этим компонентом, рассмотрите возможность изучения страницы по устранению неполадок для этого устройства.
Для замены жёсткого диска не требуется специальных навыков.
Шаг 1
Сдвиньте переключатель на левой стороне батареи влево.
Шаг 2
Сдвиньте переключатель на правой стороне батареи вправо, одновременно оказывая лёгкое давление вверх на батарею.
Шаг 3
Вытащите батарею прямо из гнезда.
Шаг 4
Используя крестовую отвёртку Phillips #00, открутите восемь фиксированных винтов длиной 3,3 мм на дне ноутбука.
Фиксированные винты не вынимаются из корпуса.
Шаг 5
Проведите лопаткой вдоль шва корпуса по всему периметру, периодически прокручивая её, чтобы освободить защёлки.
Шаг 6
После освобождения всех защёлок снимите нижнюю крышку.
Возможно, потребуется слегка покачать корпус, чтобы освободить защёлки вокруг отсека внешней батареи.
Шаг 7

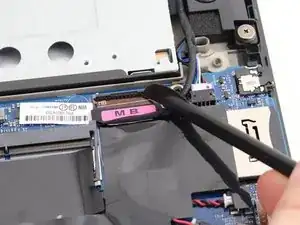

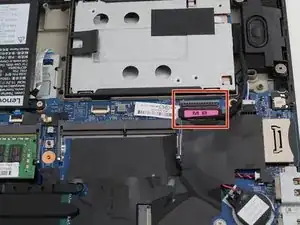

С помощью лопатки отогните вверх чёрную фиксирующую планку ZIF‑разъёма жёсткого диска.
Вытяните кабель жёсткого диска из разъёма на материнской плате.
Шаг 8

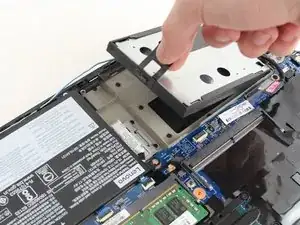

Вытащите корпус жёсткого диска из слота, потянув за язычок.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
