Замена системной платы Dell Inspiron 13-7352

Перед тем как начать, убедитесь, что ваш ноутбук выключен и отключен от сети.

Используйте отвертку Phillips, чтобы удалить десять винтов по 7,5 мм, удерживающих заднюю панель.

Используйте пластиковый инструмент для открытия, чтобы приподнять и ослабить заднюю панель.

Снимите заднюю панель.

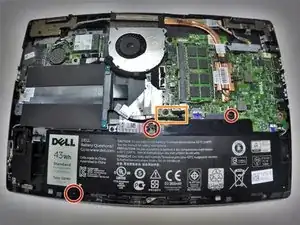

Используйте отвертку Phillips, чтобы удалить два винта по 3 мм, удерживающих батарею.

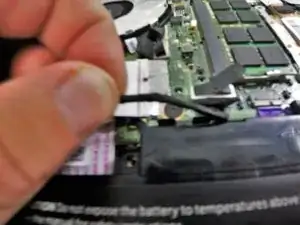

Отсоедините провод жесткого диска от батареи.

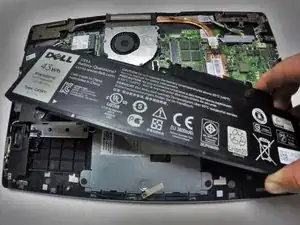

Аккуратно извлеките батарею из устройства.

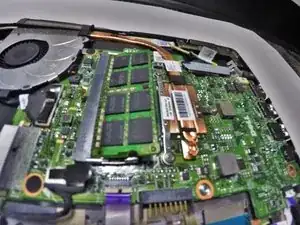

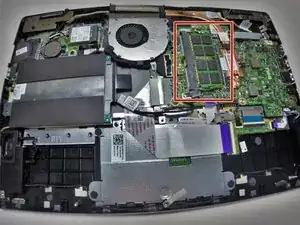

Найдите свой модуль памяти (ОЗУ).

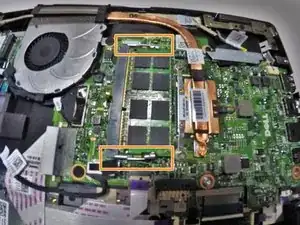

Освободите зажимы на модуле памяти, аккуратно нажав вниз. Это должно заставить модуль памяти подняться и отделиться от основы устройства.

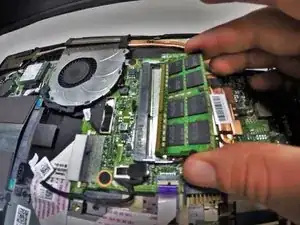

Извлеките модуль памяти из слота, ухватившись за каждую сторону большим и средним или указательным пальцем, чтобы вытащить его из устройства.

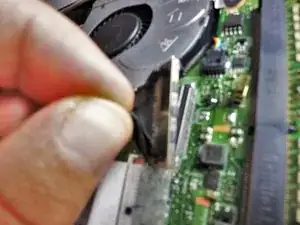

Удалите провод, который соединяет системную плату с платой ввода-вывода.

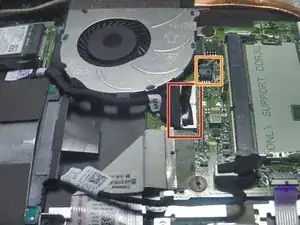

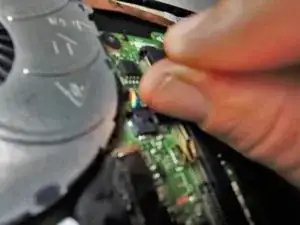

Удалите соединительный провод, который идет от вентилятора к системной плате.

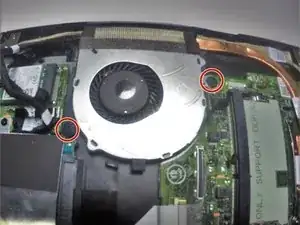

Удалите винты по 3 мм и 4 мм с помощью отвертки Phillips #0, которые удерживают вентилятор.

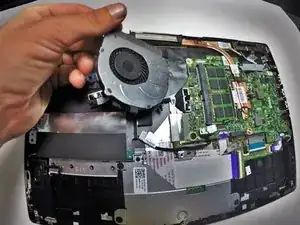

Поднимите вентилятор с системной платы, используя большой и указательный или средний пальцы, чтобы аккуратно оторвать его от устройства.

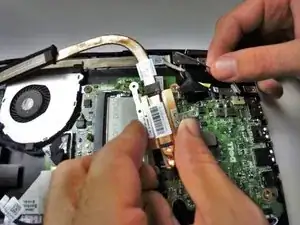

Удалите три винта по 4 мм с помощью отвертки Phillips #0, которые удерживают радиатор.

Удалите два винта по 4 мм с помощью отвертки Phillips #0, которые удерживают металлический кронштейн.

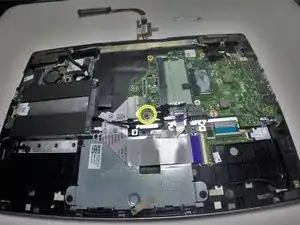

Открутите один винт по 3 мм с помощью отвертки Phillips #0, который фиксирует системную плату.

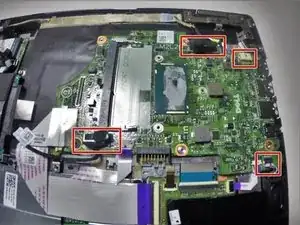

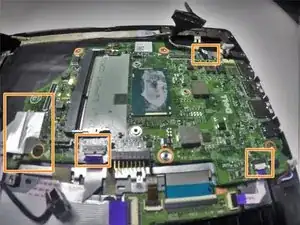

Удалите проводные соединения, прикрепленные к системной плате.

Снимите скотч с проводов на системной плате.

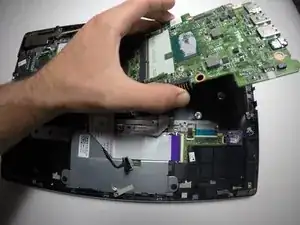

Аккуратно извлеките системную плату из основания, ухватившись большим и указательным или средним пальцем и потянув от устройства.
