Замена экрана Dell Inspiron 13-7353

ВНИМАНИЕ: Пожалуйста, прочитайте информацию по технике безопасности, поставляемую с вашим компьютером, и выполните рекомендованные действия перед работой внутри компьютера. После завершения работы внутри компьютера следуйте инструкциям, указанным в информации по технике безопасности.

Закройте дисплей компьютера и переверните компьютер так, чтобы основание было обращено вверх.

Снимите десять винтов, которые крепят крышку основания к корпусу компьютера.

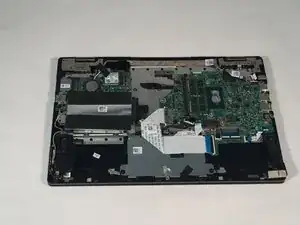

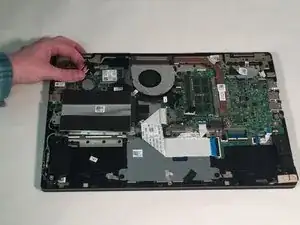

С помощью пластикового медиатора (пластикового инструмента для вскрытия) подденьте крышку основания и снимите её с корпуса компьютера.

Перед разборкой устройства убедитесь, что все данные сохранены на жёстком диске, чтобы предотвратить их потерю.

Ослабьте и затем отсоедините кабель жёсткого диска.

Удалите два винта M2 длиной 3 мм, крепящие аккумулятор, с помощью отвертки Phillips #1.

Снимите аккумулятор.

Отожмите два фиксатора.

Аккуратно приподнимите планку оперативной памяти и извлеките её из материнской платы.

Отсоедините кабель дочерней платы в двух местах, затем снимите дочернюю плату.

Отсоедините кабель вентилятора.

Удалите два винта длиной 3 мм с радиатора вентилятора с помощью отвертки Phillips #1.

Снимите охлаждающий вентилятор с ноутбука.

Удалите три винта длиной 2 мм с радиатора, используя отвертку Phillips #0.

Снимите радиатор.

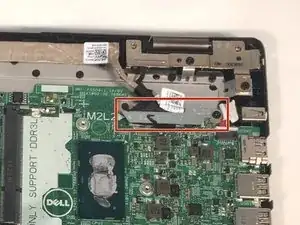

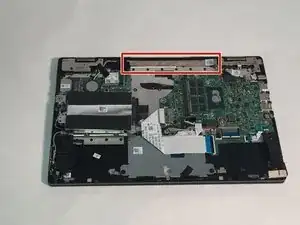

Удалите винты, закрепляющие кронштейн кабеля ЖК-экрана.

Снимите кронштейн кабеля ЖК-экрана.

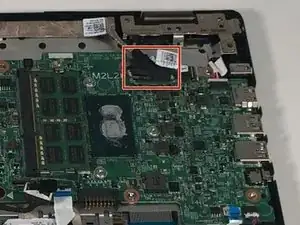

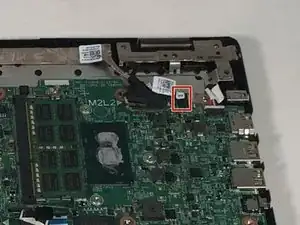

Отсоедините кабель ЖК-экрана.

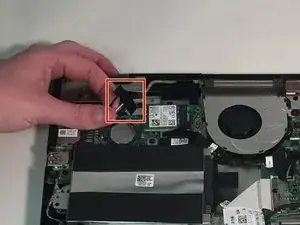

Отсоедините кабель сенсорного экрана.

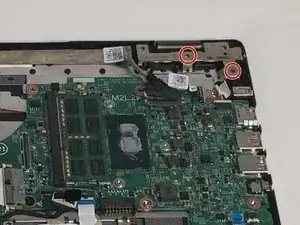

Отверните 2 винта M2.5 длиной 7 мм с помощью отвертки Phillips #1 на правом шарнире экрана.

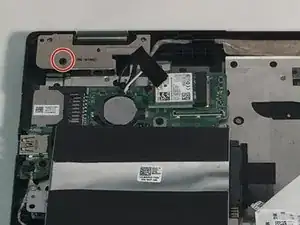

Отверните 1 винт M2.5 длиной 7 мм с помощью отвертки Phillips #1 на левом шарнире экрана.

Аккуратно отклейте ленту.

Отсоедините два провода — чёрный и белый.

Осторожно снимите ленту, приклеенную к экрану, поддев её пальцами.

Удалите ленту, выделенную красным.

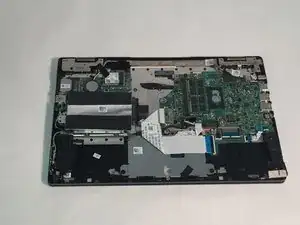

Разверните экран так, чтобы ноутбук был полностью открыт и лежал ровно на поверхности.

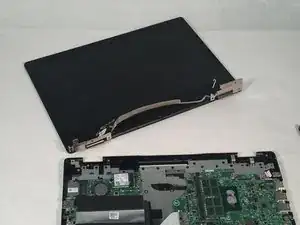

Снимите ЖК-дисплей, аккуратно оттягивая его от задней панели.
