Замена материнской платы Dell Inspiron 13-7347
Это руководство поможет любому, кто планирует снять и заменить материнскую плату ноутбука Dell Inspiron 17-7347. Это поэтапный процесс замены материнской платы. Понадобится несколько инструментов, которые желательно подготовить до вскрытия компьютера. Перед заменой материнской платы необходимо знать несколько вещей. Шаг 1) Убедитесь, что данные сохранены в облаке или на другом компьютере. Шаг 2) Убедитесь, что у вас есть подходящие инструменты для работы. Шаг 3) При замене и использовании инструментов следите, чтобы не сорвать и не сломать крепления.
Следуйте инструкциям внимательно и точно.
Шаг 1
Переверните устройство так, чтобы верхняя крышка была направлена вниз.
Отверткой Phillips открутите 10 винтов 2,5 мм x 8 мм.
Используйте присоску, чтобы снять заднюю крышку.
Шаг 2
Снимите два винта 2 мм x 3 мм, закрепляющие аккумулятор в устройстве.
Шаг 3
Отключите кабель, который соединяет плату USB/ридера SD с материнской платой.
Шаг 4
Аккуратно поднимите аккумулятор из устройства.
Наклоняйте аккумулятор вверх при извлечении.
Шаг 5
Вы должны видеть вентилятор.
Это винт JIS #00 2 мм x 2 мм.
Это винт JIS #00 2 мм x 3 мм.
Шаг 6
Удалите винт JIS #00 2 мм x 2 мм.
Удалите винт JIS #00 2 мм x 3 мм.
Шаг 7
Отсоедините кабель, который соединяет вентилятор с материнской платой.
Кабель крайне хрупкий.
Шаг 8
Отсоедините провод, который соединяет вентилятор с материнской платой.
Шаг 9
Снимите вентилятор.
Шаг 10
Отверткой Phillips #0 ослабьте и снимите два винта 3,0 мм крепления жесткого диска.
Поднимите жесткий диск и извлеките его из устройства.
Шаг 11
Отверткой Phillips #0 ослабьте три винта 3,0 мм крепления радиатора.
Снимите радиатор.
При повторной установке радиатора обязательно очистите обе контактные поверхности изопропиловым спиртом и нанесите новую термопасту.
Шаг 12

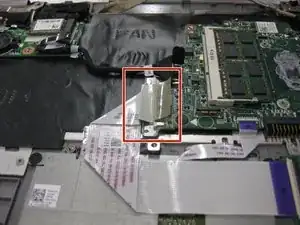

Отверткой Phillips #0 снимите два винта 5,0 мм на металлической скобе.
Удалите металлическую скобу.
Шаг 13

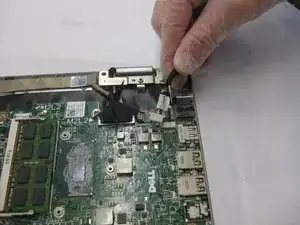

Ослабьте и отведите кабель дисплея в сторону.
Кабель дисплея не будет удалён. Не пытайтесь снимать кабель дисплея.
Шаг 14
Отверткой Phillips #0 снимите винт 5,0 мм на левой петле крепления дисплея.
Отверткой Phillips #0 снимите два винта 5,0 мм на правой петле крепления дисплея.
Поднимите и снимите дисплейный блок.
Шаг 15

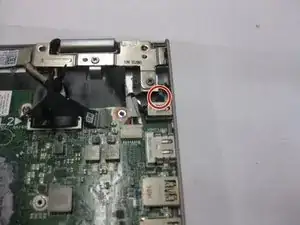

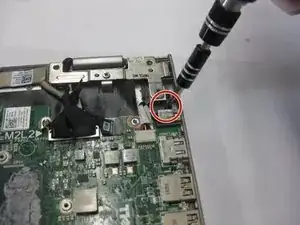

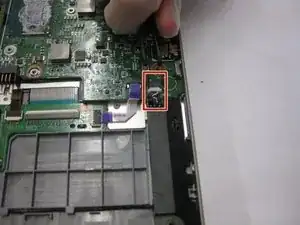

Отверткой Phillips #0 снимите винт 5,0 мм крепления гнезда питания DC.
Отключите и снимите гнездо питания DC.
Шаг 16

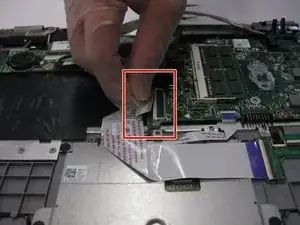

Пальцами или пинцетом отсоедините и освободите кабель дисплея, потянув его прямо из разъёма.
Шаг 17
Пальцами или пинцетом отсоедините кабель динамика, потянув его прямо из разъёма.
Шаг 18
Отключите и снимите кабель клавиатуры.
Шаг 19

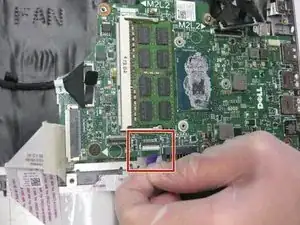

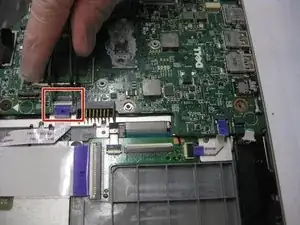

Пальцами или пинцетом отсоедините три кабеля материнской платы, потянув их прямо из разъёмов.
Шаг 20

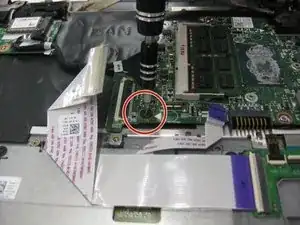

Отверткой Phillips #0 снимите один винт материнской платы 2,5 мм.

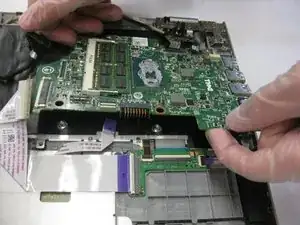

Снимите материнскую плату.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
