Замена материнской платы Dell Inspiron 13-7353
Если Вы заметили, что программы на компьютере работают медленно и запуск приложений занимает длительное время, это руководство может помочь. Материнская плата отвечает за работу компьютера, и если она повреждена или устарела, производительность компьютера может быть не оптимальной. Материнскую плату также может потребоваться заменить, чтобы компьютер вообще заработал. Процесс замены материнской платы требует демонтажа частей компьютера и последующей их сборки. Эти предварительные шаги можно найти в предыдущих руководствах на этой странице.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Пожалуйста, ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните рекомендованные меры перед работой внутри компьютера. После завершения работ внутри компьютера следуйте инструкциям, включённым в информацию по технике безопасности.

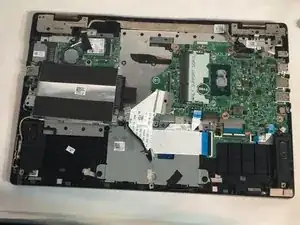

Закройте дисплей компьютера и переверните устройство так, чтобы основание корпуса было направлено вверх.
Шаг 2
Удалите десять винтов, крепящих нижнюю крышку к основанию компьютера.
Шаг 3
С помощью пластиковой лопатки осторожно подденьте нижнюю крышку и снимите её с основания компьютера.
Шаг 4
Перед разборкой устройства убедитесь, что все данные сохранены на внешний носитель, чтобы избежать потери информации.
Ослабьте и затем отсоедините кабель жёсткого диска.
Шаг 5
Отверткой Phillips #1 удалите два винта M2 3 мм, крепящих аккумулятор.
Снимите аккумулятор.
Шаг 6
Отожмите два зажима.
Осторожно поднимите модуль памяти и извлеките его из разъёма на материнской плате.
Шаг 7
Разъедините кабель дочерней платы в двух местах, затем снимите дочернюю плату.
Отсоедините кабель вентилятора.
Шаг 8
Отвинтите два винта 3 мм, фиксирующие вентилятор охлаждения, используя отвёртку Phillips #1.
Снимите вентилятор охлаждения с ноутбука.
Шаг 9
Отвинтите три винта 2 мм от радиатора с помощью отвёртки Phillips #0.
Снимите радиатор.
Шаг 10

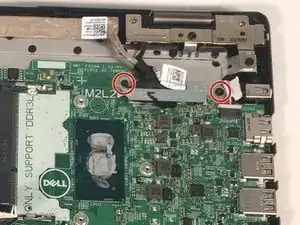

Отвинтите два винта M2 3 мм кронштейна, используя отвёртку Phillips #1, на кронштейне кабеля дисплея.
Снимите кронштейн кабеля дисплея.
Шаг 11

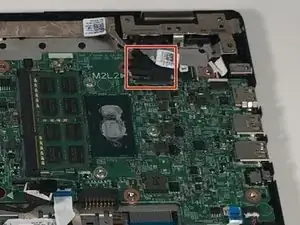

Отсоедините разъём кабеля дисплея.
Отсоедините разъём кабеля сенсорного экрана.
Шаг 12

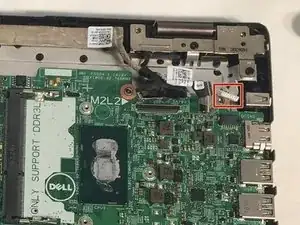

Отсоедините разъём кабеля разъёма питания (DC Jack).

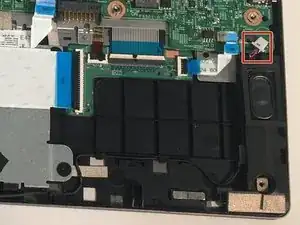

Отсоедините разъём кабеля динамиков.
Шаг 13
Будьте осторожны и действуйте медленно при ослаблении ленты кабеля клавиатуры.
Ослабьте верхнюю часть ленты клавиатуры.
Ослабьте фиксаторы кабеля клавиатуры с помощью отвёртки.
Отсоедините разъём кабеля клавиатуры.
Шаг 14

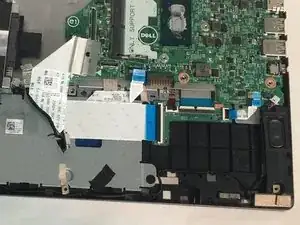

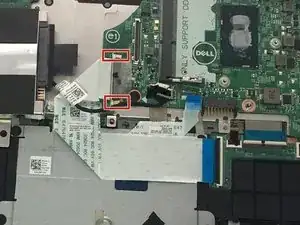

Отсоедините разъём кабеля тачпада.

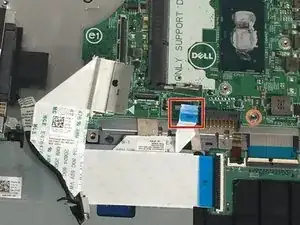

Отсоедините разъём кабеля подсветки клавиатуры.
Шаг 15

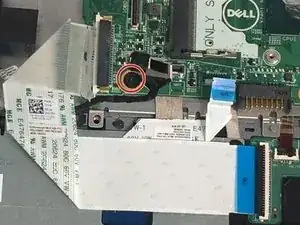

Отверткой Phillips #1 удалите один винт M2 2 мм с материнской платы.

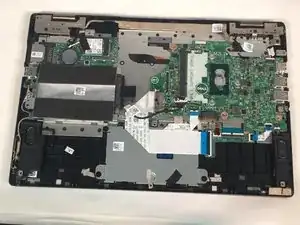

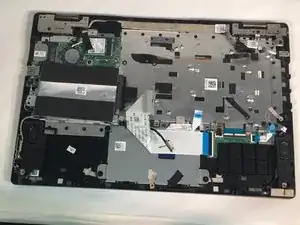

Снимите материнскую плату.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
