Замена материнской платы HP Envy x360 m6-aq103dx

Переверните ноутбук, чтобы открыть нижнюю часть.

Снимите две резиновые накладки, используя пластиковый инструмент для вскрытия, вставив инструмент между ноутбуком и накладками и медленно приподнимая их.

Накладки липкие, снимайте медленно, чтобы не повредить клей.

Снимите два винта Phillips 8 мм, которые находились под резиновыми накладками, используя крестовую отвертку PH1.

Снимите шесть винтов Torx 5 мм, используя отвертку T5 Torx.

Используйте нейлоновую лопатку, чтобы отжать нижнюю крышку, вставив её в вентиляционное отверстие и повернув влево или вправо.

Вы можете услышать лёгкое щелканье или треск — это нормально.

С помощью крестовой отвертки PH1 отвинтите шесть винтов длиной 4 мм.

Отключите разъём батареи от материнской платы, аккуратно приподнимая его с обеих сторон пластиковым инструментом для вскрытия.

Поднимите разъём с помощью инструмента.

С помощью рук выньте батарею из ноутбука.

Убедитесь, что вы носите антистатический браслет.

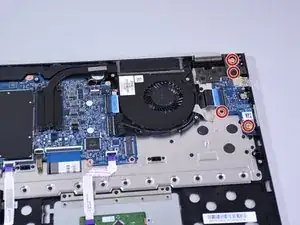

Снимите четыре винта с синей платы, содержащей разъём для наушников, используя крестовую отвертку PH1 (один чёрный винт 4 мм, один чёрный винт 3 мм и два серебристых винта 4.5 мм).

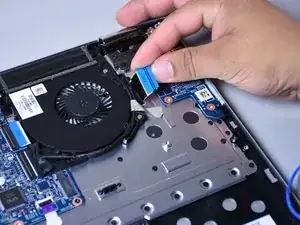

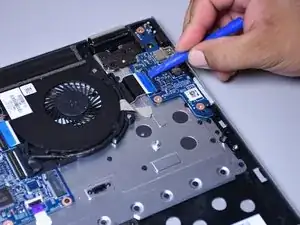

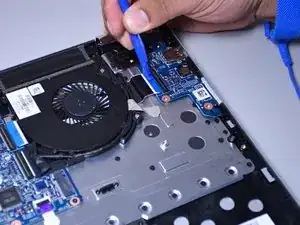

Вставьте пластиковый инструмент для вскрытия под разъём на чёрном гибком кабеле с синей полосой.

Поднимите инструмент, чтобы открыть разъём.

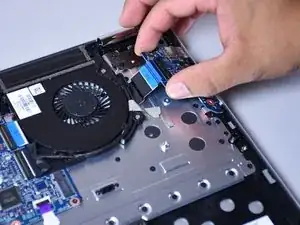

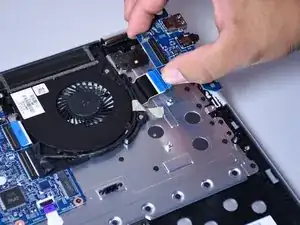

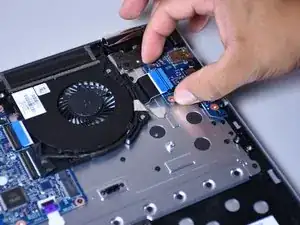

Сдвиньте ленточный кабель из разъёма пальцами.

Удерживайте левую сторону платы между пальцами.

Поднимите край вверх настолько, чтобы обойти остальные компоненты.

Будьте аккуратны при подъёме, чтобы не сломать плату.

Сдвиньте и поверните, чтобы вынуть плату из её гнезда.

Возможно, придётся покачать плату вперёд-назад и вверх-вниз, чтобы извлечь её.

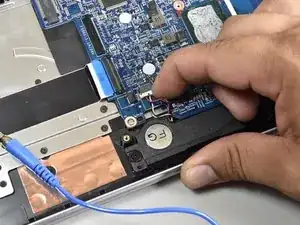

Отсоедините два антенных кабеля от беспроводного модуля, поддев маленьким пластиковым инструментом между кабелями и модулем и приподняв их.

Снимите винт Phillips 3.5 мм с помощью крестовой отвертки PH1.

Сдвиньте беспроводной модуль к задней части компьютера, чтобы извлечь его.

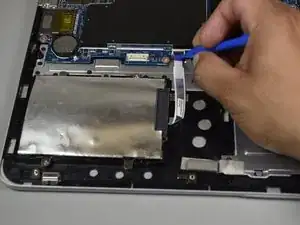

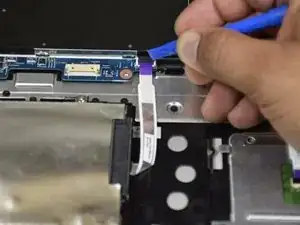

Отключите ленточный кабель с фиолетовой биркой, перевернув чёрную защёлку пластиковым инструментом для вскрытия.

Осторожно потяните ленточный кабель от разъёма пальцами, чтобы отключить его.

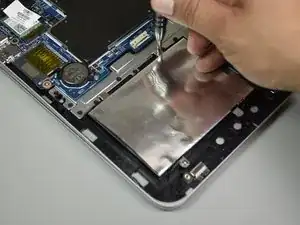

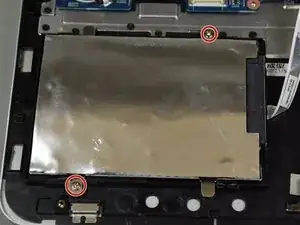

Снимите два винта Phillips (5 мм) с помощью крестовой отвертки PH1.

Поднимите жёсткий диск руками и выньте его.

Убедитесь, что вы носите антистатический браслет.

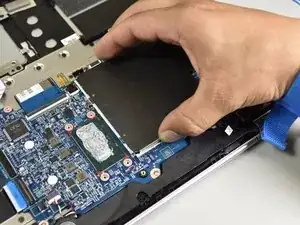

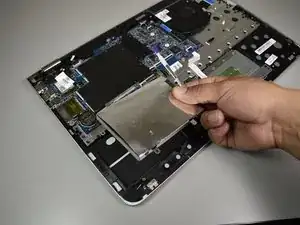

Снимите металлическую крышку оперативной памяти рукой.

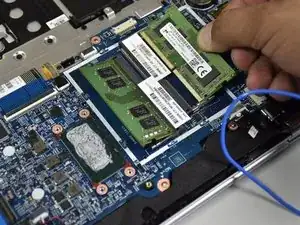

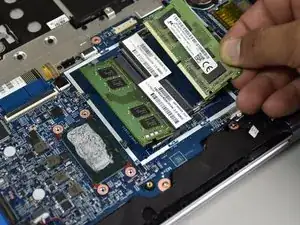

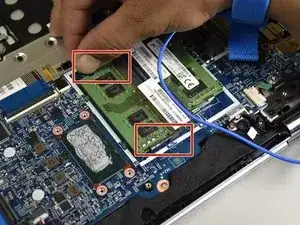

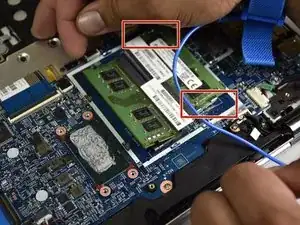

Оттяните два боковых фиксатора по обеим сторонам модуля оперативной памяти наружу руками.

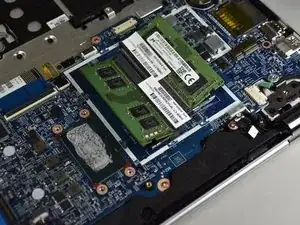

Модули оперативной памяти должны приподняться.

Повторите для обоих модулей.

Снимайте модули по одному, сдвигая их в сторону корпуса, в которую они направлены.

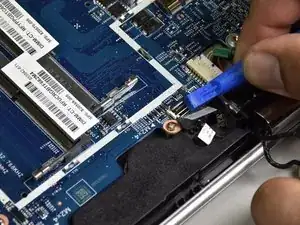

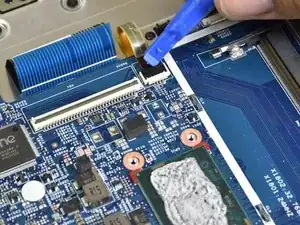

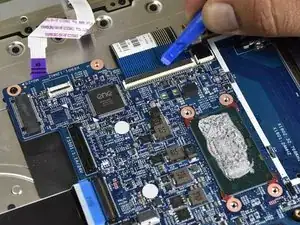

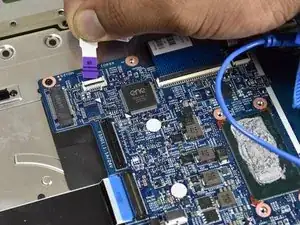

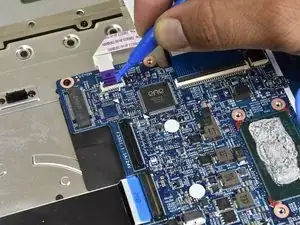

Используйте маленький пластиковый инструмент для раскрытия, чтобы отсоединить разъём, подключённый к белому ленточному кабелю с фиолетовыми наконечниками.

Прижмите инструмент к верхней части наконечника кабеля и потяните его наружу.

Прижмите инструмент к стороне наконечника кабеля и сдвиньте его наружу.

Поднимите кабель рукой, чтобы он не мешал.

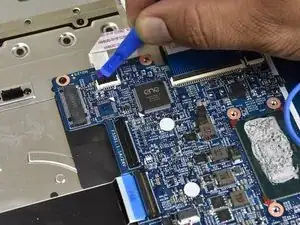

Используйте маленький пластиковый инструмент для раскрытия, чтобы отсоединить разъём, подключённый к синему ленточному кабелю с чёрной полосой.

Прижмите инструмент к верхней части наконечника кабеля и потяните его наружу.

Прижмите инструмент к стороне наконечника кабеля и сдвиньте его наружу.

Поднимите кабель рукой, чтобы он не мешал.

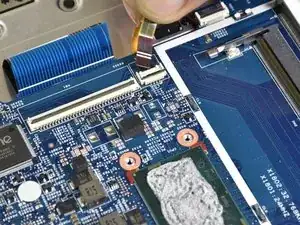

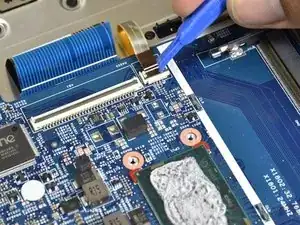

Используйте маленький пластиковый инструмент для раскрытия, чтобы отсоединить разъём, подключённый к золотисто-коричневому ленточному кабелю с жёлтой нижней стороной.

Прижмите инструмент к верхней части наконечника кабеля и потяните его наружу.

Прижмите инструмент к стороне наконечника кабеля и сдвиньте его наружу.

Поднимите кабель рукой, чтобы он не мешал.

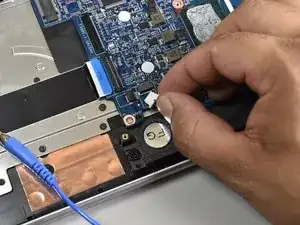

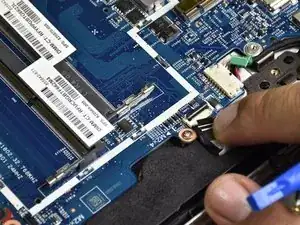

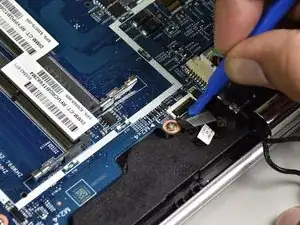

Снимите прозрачную ленту возле разъёма зарядки рукой, чтобы отпереть язычок и поднять его с помощью маленького пластикового инструмента для раскрытия.

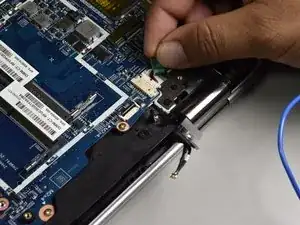

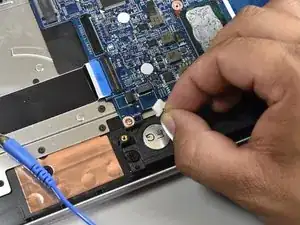

Снимите провод с зелёной пластиковой лентой, находящийся между платой и чёрным шарниром, рукой, потянув его назад.

Снимите провод у синего ленточного кабеля руками.

Отвинтите пять серых винтов 4.5 мм с помощью крестовой отвёртки Phillips #1.

Отвинтите два чёрных винта 2.5 мм с помощью крестовой отвёртки Phillips #1.

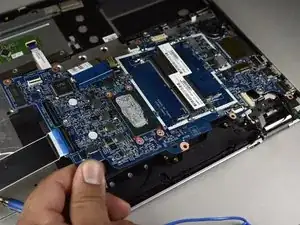

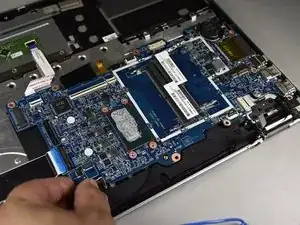

Осторожно поднимите плату рукой, чтобы удалить её.
