Замена аккумулятора Sony Vaio Duo 13

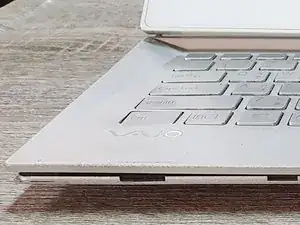

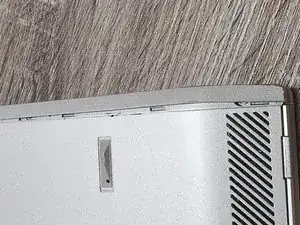

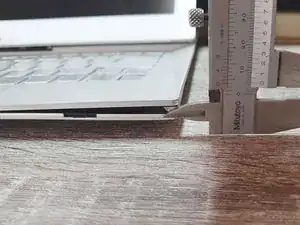

Проверьте внешний вид перед ремонтом ноутбука. Например: Ноутбук был раздувнут из-за аккумулятора внутри (до 5 мм).

Это необязательный шаг. Его можно пропустить, если пользователь не хочет знать состояние аккумулятора или у него нет программного обеспечения.

Проверьте «количество циклов» с помощью программ для работы с аккумулятором.

Рекомендуемое ПО: (1) BatteryInfoView, (2) BatteryMon.

Справка: Количество «циклов» зависит от использования аккумулятора. Обычно > 0. Литий-ионный аккумулятор обычно имеет примерно 500~1000 циклов. REF: https://doi.org/10.31224/osf.io/swcyg

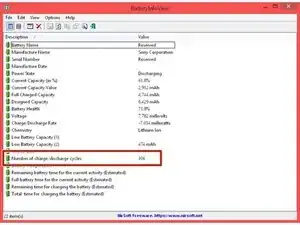

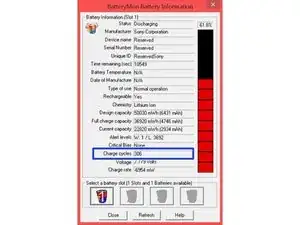

Например: BatteryInfoView показывает, что «Number of charge/discharge cycles» равно 306 (красная рамка). BatteryMon показывает, что «Charge cycles» равно 306 (синяя рамка).

Переверните ноутбук на заднюю сторону.

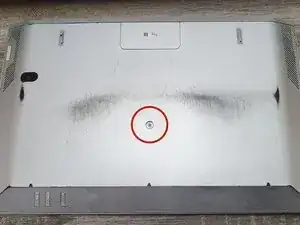

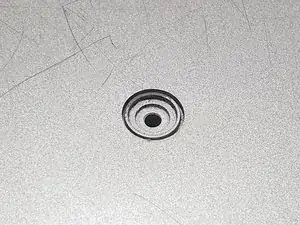

Удалите винт крестовой отверткой (красный круг).

Количество винтов: 1

Перейдите на переднюю сторону ноутбука. За ЖК-экраном.

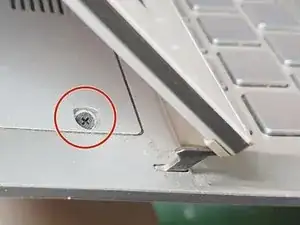

Удалите винт крестовой отверткой (красный круг).

Перейдите на другую сторону и удалите винт крестовой отверткой (не показан).

Количество винтов: 2

Переверните на заднюю сторону ноутбука.

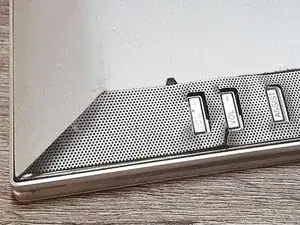

Осторожно отожмите пластмассовую деталь лопаткой.

Рекомендуемые инструменты: (1) лопатка, (2) шлицевая отвертка.

Поверните ноутбук на 180°.

Удалите винты крестовой отверткой (красные круги).

Количество винтов: 4

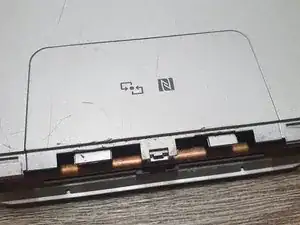

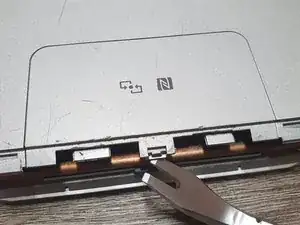

Снимите «крышку NFC» с помощью лопатки аккуратно. Не ломайте фиксатор.

Рекомендуемые инструменты: (1) ноготь, (2) шлицевая отвертка.

ПРИМЕЧАНИЕ: Не ломайте фиксатор.

Удалите винты крестовой отверткой (красные круги).

Количество винтов: 4

ПРИМЕЧАНИЕ: Если аккумулятор сильно вздут, вы увидите, что задняя крышка ноутбука приподнята после снятия винтов.

Поверните ноутбук на 180°.

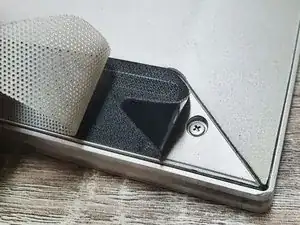

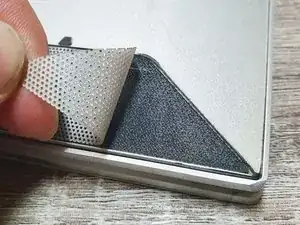

Оторвите пластиковую пленку (серебристую) и двустороннюю ленту (черную). Главное — обнажить винты, скрытые под ними.

ПРИМЕЧАНИЕ: Полностью удалить двустороннюю ленту бывает сложно, и часть может остаться на поверхности, но это не влияет на процесс ремонта.

ВНИМАНИЕ: Этот шаг является «разрушительной» разборкой и не может быть восстановлен до исходного состояния.

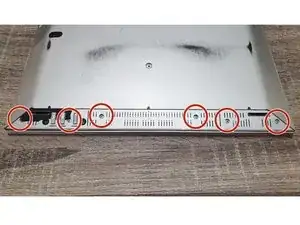

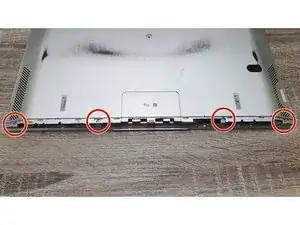

Удалите винты крестовой отверткой (красные круги).

Количество винтов: 6

Поверните ноутбук на 180°.

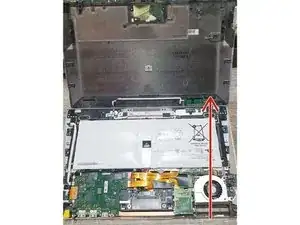

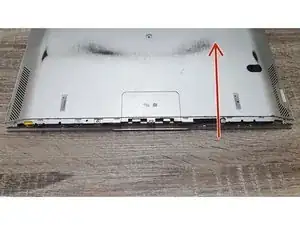

Следуйте направлению красной стрелки и откройте заднюю крышку ноутбука с той стороны, где отчетливо видна трубка охлаждения.

Появляется вздутый литий-ионный аккумулятор (в белой упаковке).

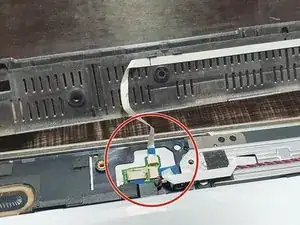

ВНИМАНИЕ: Если заднюю крышку открывать с других направлений, плоский кабель может порваться или разъем может быть повреждён (красный круг).

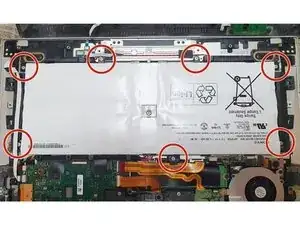

Удалите винты крестовой отверткой (красные круги).

Количество винтов: 7

ПРИМЕЧАНИЕ: При удалении винтов избегайте плоских кабелей. Например: см. красную рамку.

ВНИМАНИЕ: Не повреждайте литий-ионный аккумулятор — это может привести к утечке газа, утечке электролита, пожару или взрыву. REF: https://doi.org/10.31224/osf.io/swcyg

Осторожно приподнимите литий-ионную батарею.

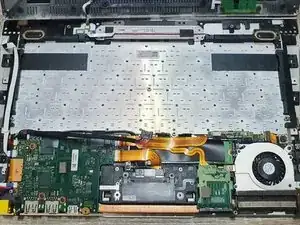

Осторожно вытяните плоский кабель, затем полностью извлеките литий-ионную батарею.

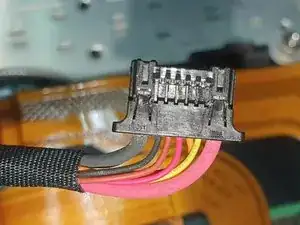

Справка: О плоском кабеле. В общем случае толстая красная линия — это линия питания «+»; толстая черная линия — линия питания «-»; остальные тонкие линии — сигнальные линии.

ВНИМАНИЕ: Не повреждайте литий-ионную батарею — это может привести к таким последствиям, как выделение газа, утечка электролита, возгорание или взрыв. REF: https://doi.org/10.31224/osf.io/swcyg

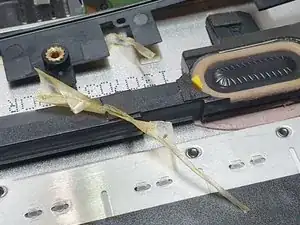

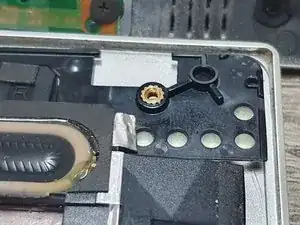

Состояние: Двухсторонний скотч на пластиковой детали отслоился и потерял липкость. Пластиковая деталь явно отходит от поверхности.

Удалите двухсторонний скотч, потерявший липкость.

Используйте новый двухсторонний скотч.

Приклейте пластиковую деталь обратно на её исходное место.

При необходимости выполните то же с другой стороны.

Рекомендация: Выполните то же действие на другой стороне, даже если пластиковая деталь кажется прочно приклеенной. Старый двухсторонний скотч может недостаточно держать.

Другие методы: Эпоксидный клей марки AB может заменить двухсторонний скотч.

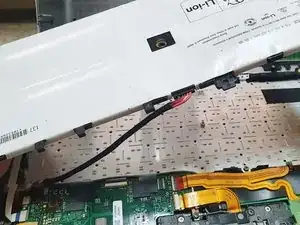

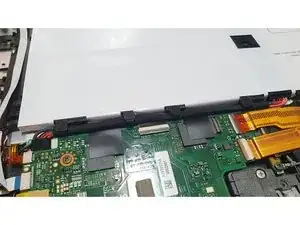

Аккуратно и плотно подключите кабель к новой литий-ионной батарее.

Для сборки ноутбука снова выполните шаги 3–11 в обратном порядке. Некоторые возможные состояния и способы их устранения описаны в следующих шагах.

ПРИМЕЧАНИЕ: Убедитесь, что кабель вставлен плотно (красная рамка).

ВНИМАНИЕ: Если кабель не вставлен плотно, могут возникнуть более серьёзные проблемы. (1) Отсутствие питания и (2) Нестабильное соединение могут вызвать электрическую дугу, пожар и взрыв.

ПРИМЕЧАНИЕ: Убедитесь, что кабель надежно закреплён (красные круги).

ВНИМАНИЕ: Если кабель не закреплён надёжно, он может быть зажат другими деталями, что приведёт к нестабильному питанию и даже к опасным ситуациям (дуга, пожар и взрыв). REF: https://doi.org/10.31224/osf.io/swcyg

Состояние: Липкость старого двухстороннего скотча (чёрного) недостаточна, чтобы вернуть на место серебристую пластиковую пленку.

Используйте новый двухсторонний скотч (белый), чтобы приклеить пластиковую пленку к старому двухстороннему скотчу.

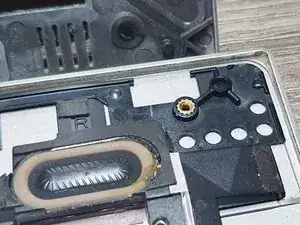

ПРИМЕЧАНИЕ: Новый двухсторонний скотч должен обходить звуковое отверстие (красная рамка).

Состояние: Повреждение серебристой пластиковой пленки вызвано «разрушительным» разбором на шаге 9.

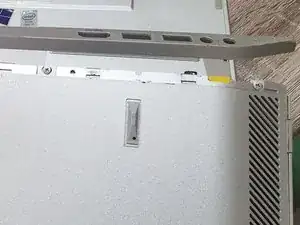

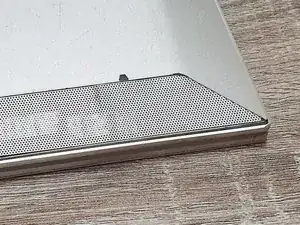

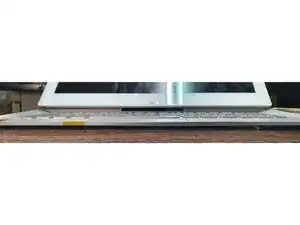

Состояние: Если липкость двухстороннего скотча недостаточна, в результате появляется зазор.

Рекомендуемый метод: Повторите шаги 14 и 15.

Другие методы: Используйте ленту для фиксации. В этом примере желтые ленты используются для наглядной демонстрации. Пользователи могут использовать ленты любого другого цвета.

После замены батареи проверьте внешний вид ноутбука.

Включите ноутбук и отключите сетевой кабель переменного тока, чтобы проверить работоспособность батареи.

Это опциональный шаг. Его можно пропустить, если пользователь не хочет проверять состояние батареи или у него нет соответствующего ПО.

Проверьте «число циклов» с помощью программы для работы с батареей.

Рекомендуемое ПО: (1) BatteryInfoView, (2) BatteryMon.

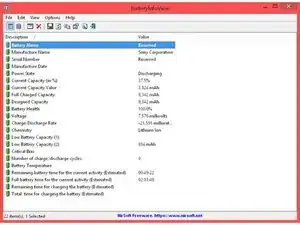

Например: BatteryInfoView показывает, что «Number of charge/discharge cycles» равен 0 (красная рамка), что указывает на то, что ноутбук распознаёт батарею как новую.
