Замена клавиатуры Toshiba Satellite S55T-B5335
Клавиатуру может потребоваться заменить, если одна или несколько клавиш не работают должным образом. Это, возможно, самая сложная деталь для замены в этом ноутбуке, так как требует снятия наибольшего количества компонентов. Пожалуйста, обратитесь к Руководству по устранению неполадок клавиатуры, чтобы определить, нужно ли заменять вашу клавиатуру.
Шаг 1
Удалите два винта Phillips #1 длиной 7 мм, удерживающие батарею.
Шаг 2
Вытащите батарею из ноутбука.
Шаг 3
Удалите десять винтов Phillips #1 длиной 7 мм, которые крепят заднюю крышку.
Шаг 4
Вставьте наконечник пластикового инструмента для открытия между задней крышкой и металлической рамой.
Поверните пластиковый инструмент для открытия, находящийся в зазоре, чтобы освободить фиксаторы от рамы.
Повторяйте эти действия по кругу вокруг ноутбука, чтобы освободить все фиксаторы.
Шаг 5
Когда все фиксаторы будут освобождены от рамы, можно приподнять заднюю крышку и снять её.
Шаг 6
Удалите два винта Phillips #1 длиной 3,5 мм, которые крепят охлаждающий вентилятор.
Шаг 7

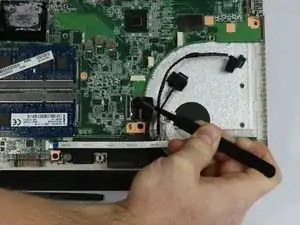

Вставьте плоский конец лопатки между разъёмом и его гнездом.
Качайте назад и вперёд, чтобы поддеть разъём и отсоединить его от гнезда.
Хотя можно тянуть за провода разъёма, чтобы вынуть его из гнезда, этого не рекомендуется делать до тех пор, пока разъём не ослабнет, чтобы не повредить провода.
Шаг 8
Поднимите охлаждающий вентилятор, чтобы вынуть его из ноутбука.
Повторите шаги 6–8 для другого охлаждающего вентилятора.
Шаг 9

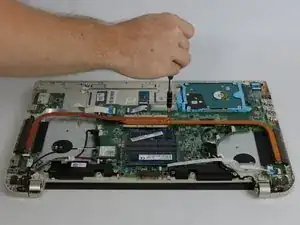

Удалите три винта Phillips #1 длиной 4 мм, удерживающие материнскую плату.
Шаг 10

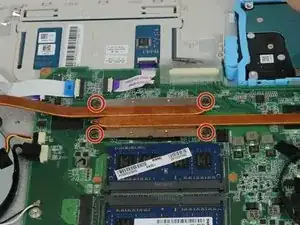

Удалите четыре винта Phillips #1 длиной 4 мм, крепящие радиатор к материнской плате.
Шаг 11
Осторожно приподнимите с обеих сторон радиатор, чтобы отделить его от ноутбука.
При повторной сборке устройства обязательно нанесите новую термопасту на радиатор и процессор.
Шаг 12

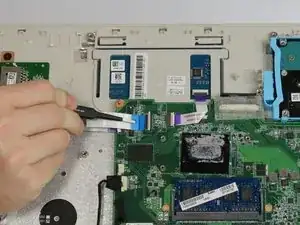

На всех ZIF (разъёмах с нулевым усилием вставки) используйте лопаточку, чтобы поднять фиксатор.

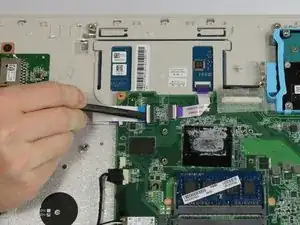

Используйте пинцет, чтобы потянуть за предназначенную для этого язычок и вынуть каждый ZIF-разъём.
Шаг 13

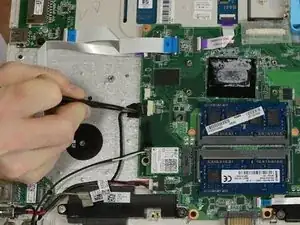

На всех разъёмах ленточных кабелей типа "без суеты" используйте пинцет за предусмотренные язычки, чтобы вынуть их.
Шаг 14

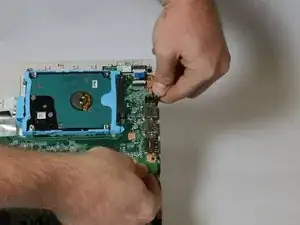

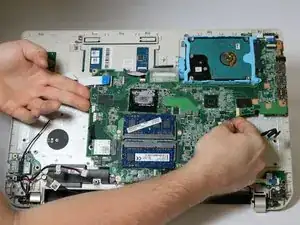

Поднимите материнскую плату в области USB-порта, одновременно оттягивая раму от материнской платы.
Шаг 15

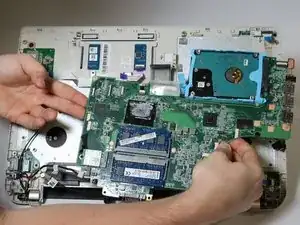

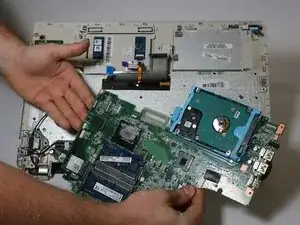

После того как все разъёмы отсоединены от материнской платы и область USB-порта освобождена, аккуратно приподнимите материнскую плату с обеих сторон и выньте её.
Шаг 16

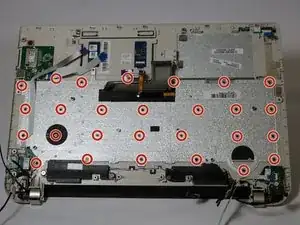

Удалите двадцать семь винтов Phillips #0 длиной 2 мм, которые крепят пластину крепления клавиатуры.
Шаг 17

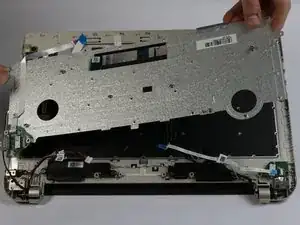

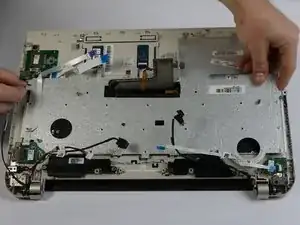

Осторожно приподнимите пластину крепления клавиатуры, отрывая её от ноутбука, следя за тем, чтобы не повредить разъёмы.
Шаг 18

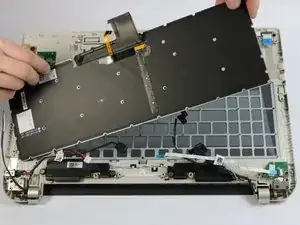

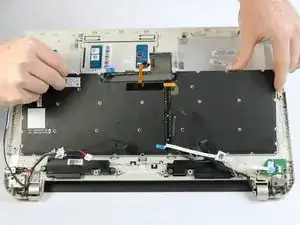

Поднимите клавиатуру, чтобы вынуть её из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
