Замена радиатора/вентилятора HP Pavilion DV3

Step 1 – Battery: Найдите ползунок фиксации батареи на нижней стороне ноутбука и сдвиньте его в направлении стрелки в положение разблокировки.

Желтая выделенная кромка батареи должна слегка приподняться, когда переключатель перемещён.

Step 2: Воспользуйтесь приподнятым краем батареи и выньте батарею из компьютера.

Найдите винт крышки жесткого диска (на крышке написано HP ProtectSmart).

Снимите винт диаметром головки 3,5 мм, длиной 7 мм при помощи крестообразной отвёртки Phillips PH1.

Винт останется прикреплённым к крышке.

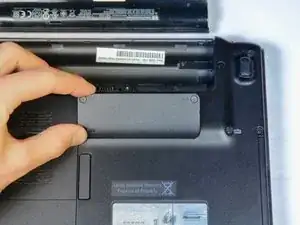

Возьмитесь за приподнятый край крышки и поднимите её вверх. Это отделит крышку от ноутбука.

Положите крышку и винт в сторону.

Это откроет доступ к жёсткому диску.

Возьмитесь пальцами за прозрачную язычок.

Тяните сначала вправо, затем вверх (на себя).

Жёсткий диск должен выскользнуть и отсоединиться от ноутбука.

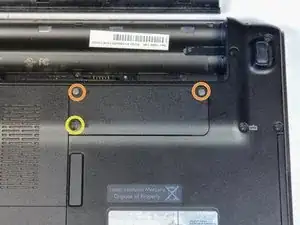

Переверните ноутбук вверх дном, найдите три винта на крышке беспроводной карты и выкрутите их.

Все три винта имеют головку диаметром 3,5 мм.

Два винта будут серебристые, длиной 7 мм, и останутся прикреплёнными к крышке.

Один винт будет чёрный, длиной 13 мм, и отделится от крышки. Отложите этот винт в сторону.

Возьмитесь за один из краёв крышки и поднимите (на себя).

Отложите крышку в сторону.

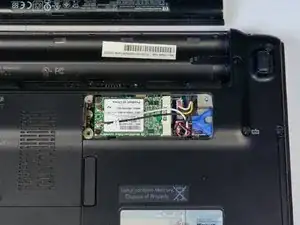

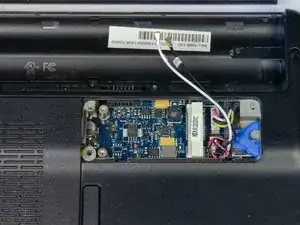

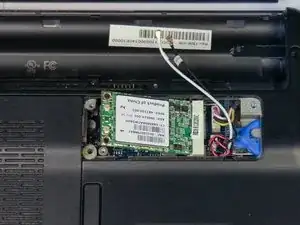

Теперь будет открыт доступ к беспроводной карте.

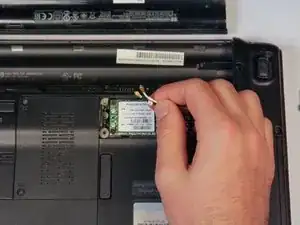

Своей рукой потяните вверх чёрный и белый антенные провода.

Это отсоединит антенные провода от карты.

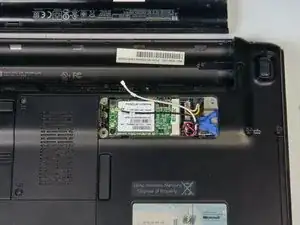

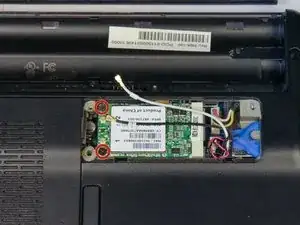

Найдите два чёрных винта, крепящие беспроводную карту к ноутбуку. Они имеют головку диаметром 3,5 мм и длину 4 мм. Снимите эти винты.

После снятия винтов беспроводная карта приподнимется.

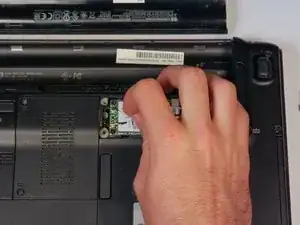

Возьмитесь за боковые стороны беспроводной карты и потяните её вверх и влево, чтобы отсоединить от ноутбука.

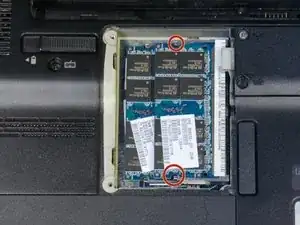

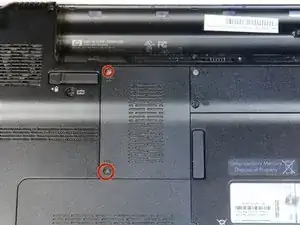

Снимите два винта с головкой диаметром 3,5 мм и длиной 7 мм, используя отвертку Philips PH1.

Оба винта останутся прикреплёнными к крышке.

Отложите крышку с прикреплёнными винтами в сторону.

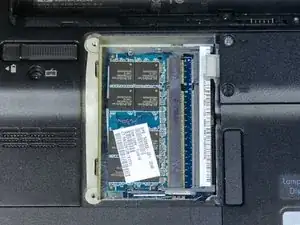

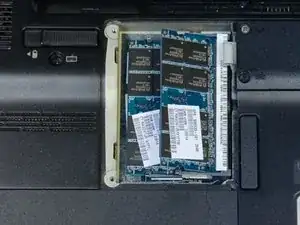

Теперь будет открыт доступ к оперативной памяти.

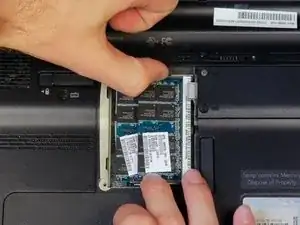

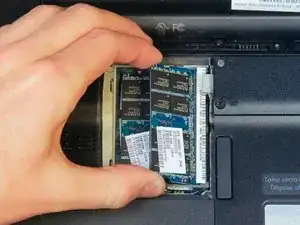

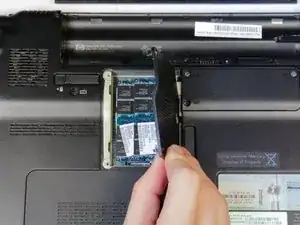

Найдите два зажима, расположенные по обе стороны от модуля оперативной памяти.

Одновременной работой обеих рук захватите каждый зажим и отведите их от модуля памяти.

Модуль оперативной памяти приподнимется.

Одной рукой потяните модуль памяти вверх и влево, чтобы вынуть его.

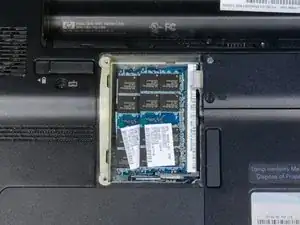

Если установлен второй модуль оперативной памяти (как показано), повторите шаги 12 и 13 для его удаления.

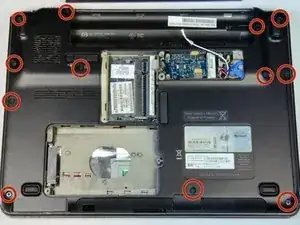

Найдите и снимите все 12 чёрных винтов на задней крышке. Они имеют головку диаметром 3,5 мм и длину 13 мм.

Найдите и снимите 4 серебристых винта под местом, где находился жёсткий диск. Они имеют головку диаметром 3,5 мм и длину 3 мм.

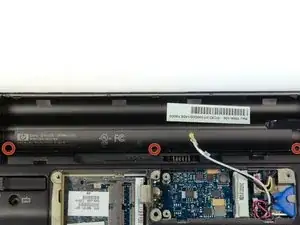

Найдите и снимите три чёрных винта под местом, где находилась батарея.

Один винт расположен в центре, а два других — во внутренних углах. Они имеют длину 6 мм и головку диаметром 3,5 мм.

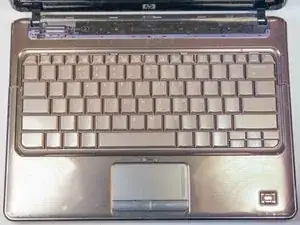

Переверните ноутбук так, чтобы он встал в рабочее положение и экран был открыт.

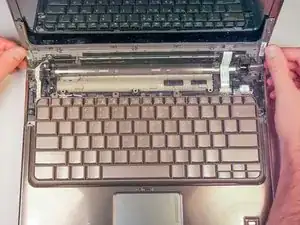

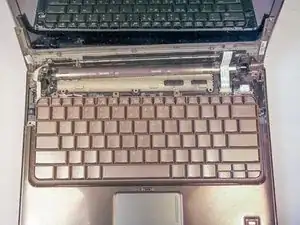

Найдите верхнюю накладку, подденьте её по краям, рядом с клавиатурой, и отогните вверх и от себя, как показано.

Внимание! Верхняя накладка защёлкивается и может потребовать значительной силы для снятия. Будьте осторожны, чтобы не повредить два прикреплённых ленточных кабеля.

Опирайте накладку о экран.

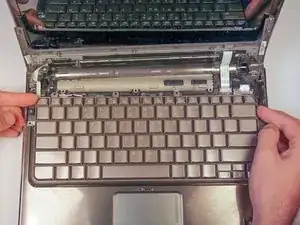

Схватите верхние углы клавиатуры и потяните её верхнюю часть на себя.

Это отделит клавиатуру от ноутбука.

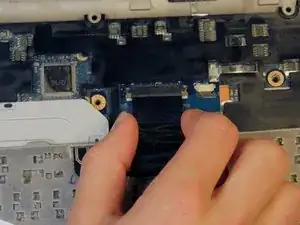

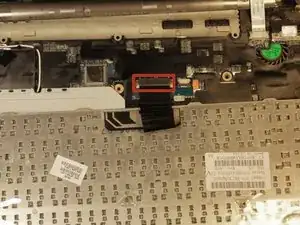

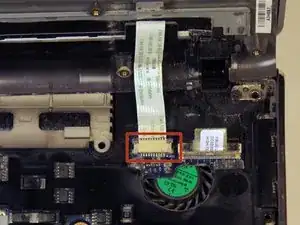

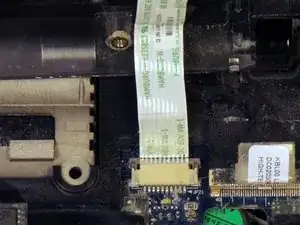

Найдите чёрный разъём, удерживающий ленточный кабель клавиатуры.

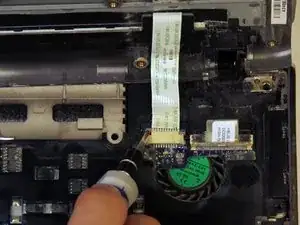

Используйте отвёртку или палец, чтобы сдвинуть коричневые фиксаторы с каждой стороны чёрного разъёма в вашу сторону.

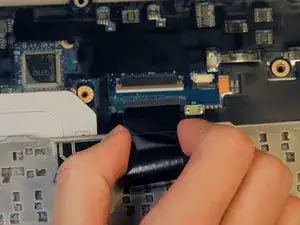

Схватите ленточный кабель и сдвиньте его на себя, вытащив из чёрного разъёма.

Поднимите клавиатуру и отложите в сторону.

Найдите защёлку для правого ленточного кабеля, прикреплённую к верхней декоративной планке, которую вы ранее отогнули, и отведите фиксирующие язычки от себя, чтобы открыть их.

Когда оба фиксатора открыты, сдвиньте ленточный кабель от себя и выньте из защёлки.

Внимание! Кабель должен выскользнуть очень легко; не применяйте силу. Если он не двигается, убедитесь, что защёлки полностью отведены от вас.

Найдите защёлку для левого ленточного кабеля, прикреплённую к верхней декоративной планке, которую вы ранее отогнули. Повторите ту же процедуру, что и для правого ленточного кабеля в предыдущем шаге.

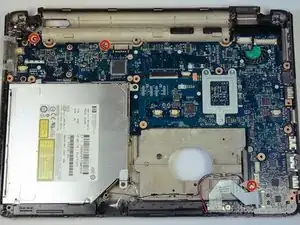

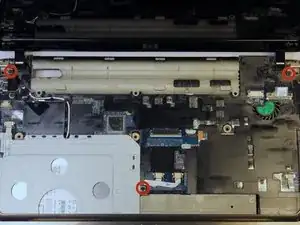

Найдите и снимите три чёрных винта длиной 5 мм и отложите их. У них будет головка диаметром 3,5 мм.

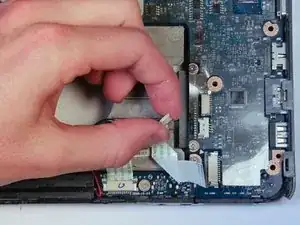

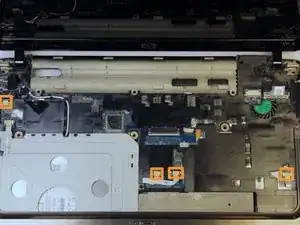

Найдите четыре разъёма, удерживающие четыре ленточных кабеля.

Опустите фиксирующие язычки для каждого разъёма (как в шаге 9) и выньте каждый ленточный кабель.

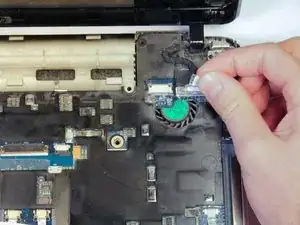

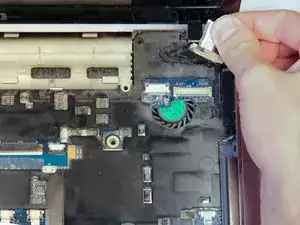

Найдите разъём, удерживающий чёрный кабель экрана, и потяните за прозрачный язычок вверх, чтобы отсоединить кабель.

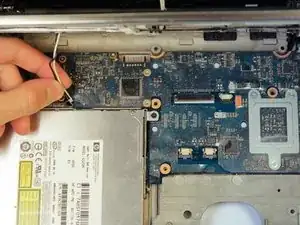

Вытяните чёрный кабель из двух зажимов, прикрепляющих его к раме.

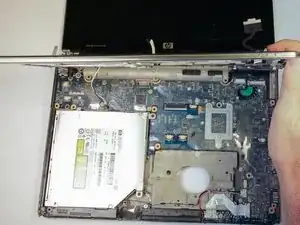

После отсоединения кабеля поднимите экран прямо вверх, чтобы вынуть его из ноутбука. Положите экран прямо над корпусом ноутбука лицевой стороной вверх.

Внимание! К экрану и корпусу ноутбука всё ещё может быть подключён провод; будьте осторожны, чтобы не повредить его.

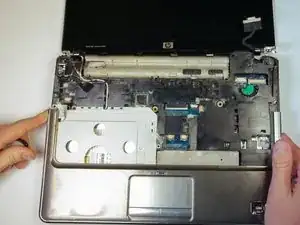

Возьмитесь за нижнюю часть подлокотника и потяните её вверх от основания ноутбука. Продолжайте подтягивать по периметру, пока все защёлки не освободятся.

Для отделения этой детали потребуется значительная сила.

Отверните деталь и отведите её от себя.

Внимание! Убедитесь, что чёрный и белый антеннные провода не застряли. Возможно, придётся аккуратно протянуть их через отверстие.

Снимите деталь с ноутбука и отложите в сторону

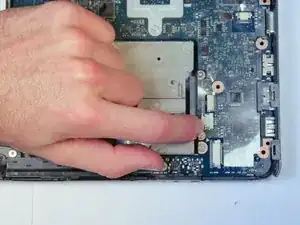

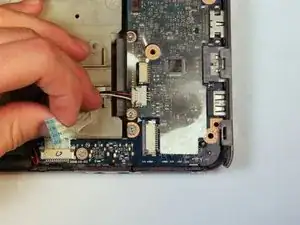

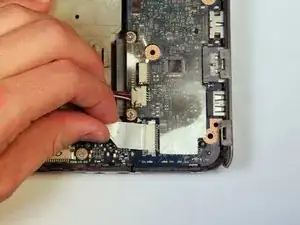

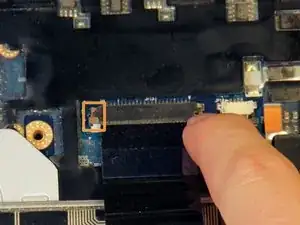

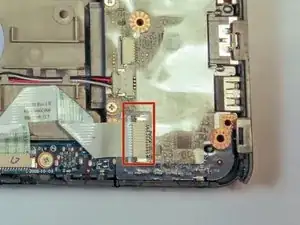

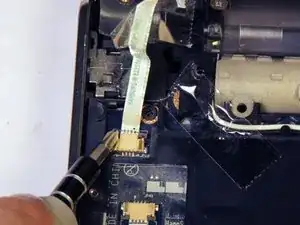

Найдите разъём для ленточного кабеля в нижнем правом углу ноутбука и сдвиньте каждый фиксатор влево с помощью отвёртки или пальца.

Когда оба фиксатора открыты, сдвиньте ленточный кабель влево и выньте из защёлки.

Внимание! Кабель должен выскользнуть очень легко; не применяйте силу. Если он не двигается, убедитесь, что фиксаторы полностью отведены влево.

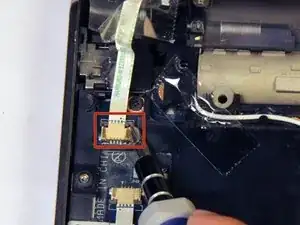

Найдите маленький белый разъём, удерживающий красный, белый и чёрный провода, и сдвиньте его влево, чтобы вынуть из зажима.

Сдвиньте зажим влево, чтобы снять его с разъёма.

Возможно, на материнской плате есть пластиковая плёнка. Начните с переднего правого угла (как показано на фото) и оторвите плёнку, оставив примерно один сантиметр прикреплённого верхнего левого края.

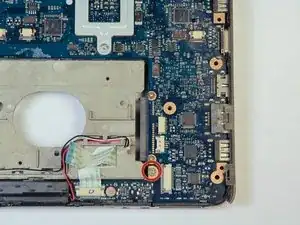

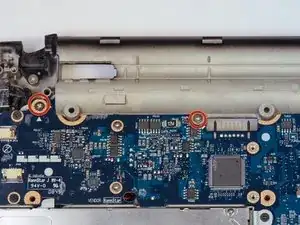

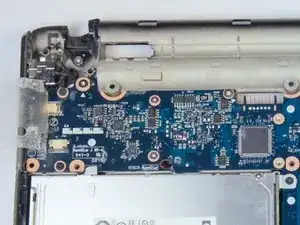

Найдите и отвинтите три серебристых винта с головкой диаметром 3,5 мм и длиной 3 мм на материнской плате.

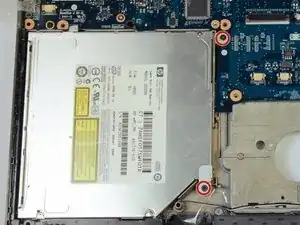

Найдите и снимите два чёрных длинных винта, удерживающих оптический привод. Они будут длиной 5 мм и с головкой диаметром 3,5 мм.

Материнская плата и оптический привод нужно вынимать одновременно, так как они соединены.

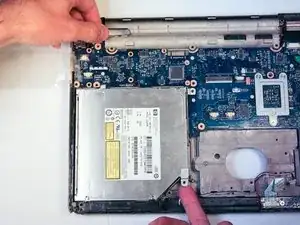

Поднимите за верхний левый край материнской платы и за выступ в правом нижнем углу оптического привода.

Поднимите весь узел и сдвиньте его влево, чтобы вынуть из ноутбука.

Отодвиньте нижний корпус в сторону, затем переверните узел материнской платы и положите его перед собой.

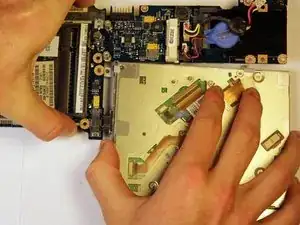

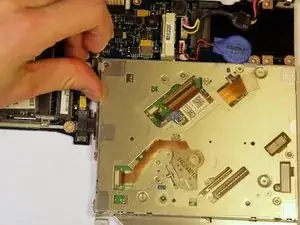

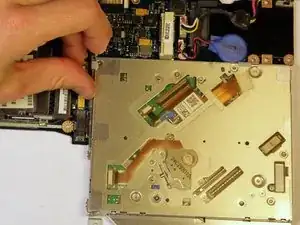

Сдвиньте оптический привод вправо до упора.

Прижмите привод вниз и поднимите материнскую плату вверх и в сторону от привода.

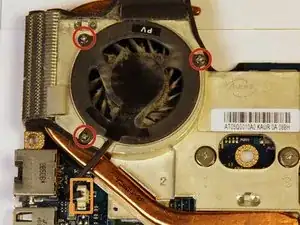

Найдите и снимите три винта с головкой диаметром 3,5 мм и длиной 2,5 мм, удерживающие вентилятор.

Найдите штекер вентилятора и потяните его вверх пальцами, чтобы отключить.

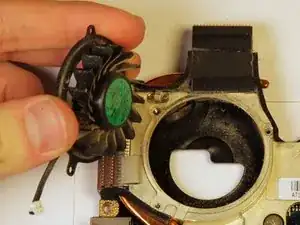

Поднимите вентилятор и выньте его.

Вы готовы очистить или заменить вентилятор.

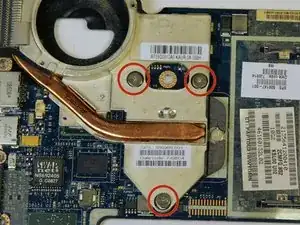

Найдите и выкрутите три крупных винта на сборке радиатора. У них головка диаметром 3,5 мм и длина 8 мм.

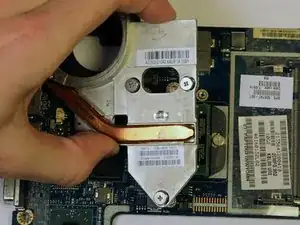

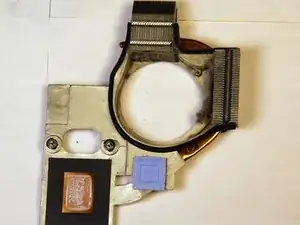

Аккуратно снимите радиатор и поставьте его вверх тормашками, чтобы избежать повреждения компонента.

Внимание! Не прикасайтесь к термопасте на радиаторе или процессоре. Это потенциально опасно.
