Замена модуля камеры HP Pavilion dv2700
Если веб-камера вашего ноутбука HP Pavilion dv2700 перестала работать, треснула или не записывает четкое изображение, это руководство покажет, как успешно заменить модуль камеры.
Веб-камера — это цифровое видеоустройство, предназначенное для передачи изображений и видео по интернету. В основном используется для съёмки фотографий, видеозвонков и записи видео на ноутбуке без использования внешней камеры.
Модуль камеры расположен в верхней части дисплея внутри устройства. Для замены модуля камеры необходимо снять рамку (безель) дисплея, чтобы получить доступ к внутренним компонентам, которые нужно удалить перед доступом к модулю камеры. В ходе работы потребуется открутить несколько винтов, и следует быть осторожным, чтобы не повредить кабель, соединённый с модулем камеры, при его извлечении.
Следуйте этому руководству, и вы сможете успешно заменить модуль камеры без повреждения компонентов.
Шаг 1
Отключите устройство от источника питания и полностью выключите.
Отключите любые другие внешние устройства.
Шаг 2

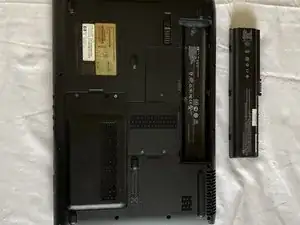

Переверните ноутбук так, чтобы нижняя часть была сверху.

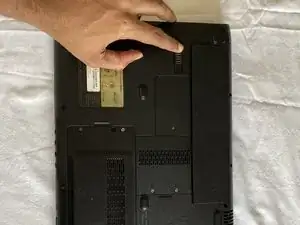

Используя указательный палец, нажмите защёлку батареи.

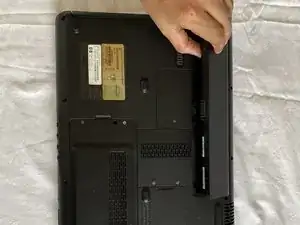

Поверните батарею вверх и извлеките её из разъёма, чтобы снять.
Шаг 3
Переверните ноутбук в нормальное положение.
Откройте его на максимально допустимый угол шарнира.
Шаг 4

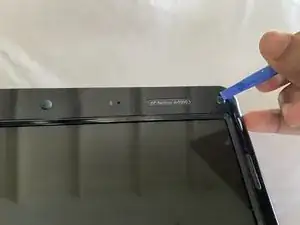

С помощью лопатки для вскрытия удалите четыре резиновые заглушки винтов, расположенные по верхнему краю рамки.

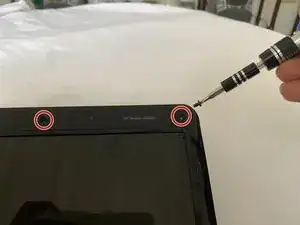

Удалите винты Phillips PM2.5×5.0.

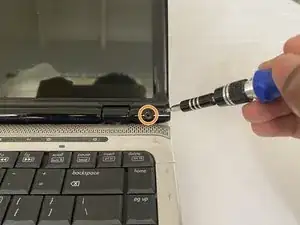

Снимите две резиновые заглушки винтов, расположенные внизу слева и справа рамки.
Удалите винты Phillips PM2.5×5.0.
Шаг 5

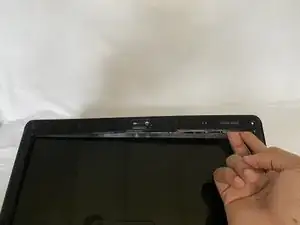

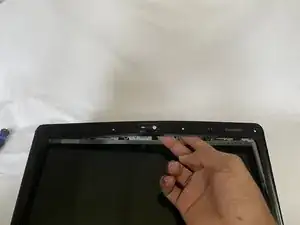

Прогните внутренние кромки левой и правой сторон и верхний край рамки дисплея.
Поднимите рамку пальцем, пока она не отсоединится от корпуса дисплея.
Шаг 6

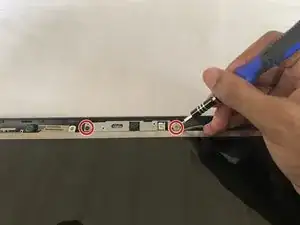

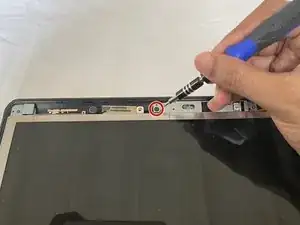

Снимите два винта Phillips PM2.5×4.0, которые фиксируют модуль камеры.

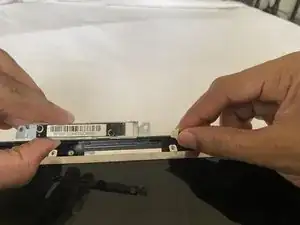

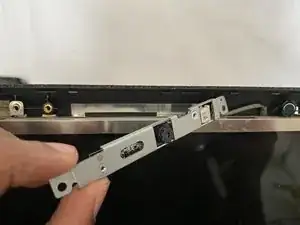

Освободите блок модуля камеры, просто вытянув его из ноутбука.
Шаг 7
Отключите кабель модуля камеры от самого модуля, аккуратно вытянув его.
Будьте осторожны, чтобы не повредить кабель модуля камеры.
Переверните модуль вверх дном и снимите винты крепления кронштейна камеры.

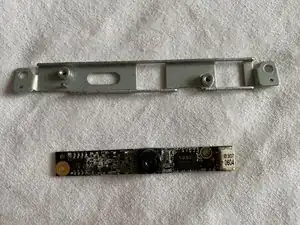

Снимите модуль камеры с кронштейна.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
