Замена радиатора и вентилятора HP Elitebook 840 G1

Работа с устройством при включенном питании может привести к электрическому удару. Перед началом обязательно выключите и отключите устройство от сети.

Сдвиньте защёлку вправо, в сторону от символа замка.

Сдвиньте крышку от защёлки, чтобы снять её.

После снятия крышки вы увидите аккумулятор и две защёлки, удерживающие его на месте.

Две защёлки следует оттянуть назад; одна из них с пружинным механизмом и должна удерживаться в оттянутом положении для снятия аккумулятора.

Аккумулятор легко поднимается и вынимается.

Определите модули оперативной памяти и защёлки, которые будут использованы в следующем шаге.

Всегда используйте антистатический браслет при работе с компьютером.

Оттяните две защёлки по бокам модуля оперативной памяти — это позволит извлечь модуль.

При обращении с модулем памяти избегайте касания микросхем на плате. Касание микросхем может повредить или уничтожить память.

После оттягивания защёлок аккуратно выньте планку памяти, вытянув её вверх и наружу.

Ослабьте четыре винта с крестовой головкой, удерживающие жесткий диск.

Эти винты останутся зафиксированными в пластиковом креплении для жесткого диска.

Возьмитесь за язычок на пластиковой рамке жесткого диска и вытяните её в сторону.

Убедитесь, что все винты надёжно ослаблены и больше не соединены с нижней частью, прежде чем выполнять этот шаг.

Извлеките 2.5" жесткий диск из пластикового крепления.

Для удаления вентилятора и радиатора сначала нужно снять пластиковую крышку.

Удалите восемь винтов Phillips #1, диаметром 2 мм.

Извлеките SD-карту, сдвинув её наружу.

Удалите тринадцать винтов Torx T8 длиной 6 мм.

Некоторые винты закрыты пластиковыми заглушками, которые нужно поддеть и извлечь перед откручиванием винтов.

Удалите пять винтов Torx M2.5×5.

Удалите один винт Phillips #1 длиной 7 мм.

Ослабьте два винта Phillips #1. Эти винты останутся зафиксированными в устройстве.

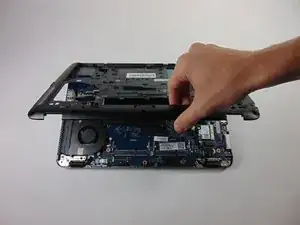

С помощью пластиковых инструментов для вскрытия снимите пластиковую крышку, начиная с одного из углов и поддев её вверх.

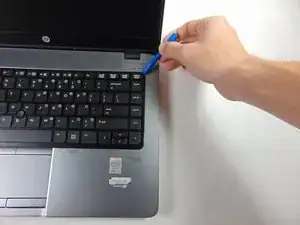

С помощью пластиковых инструментов для вскрытия снимите клавиатуру, начиная с одного из верхних углов. Поднимите верхнюю сторону, а затем выведите клавиатуру, сдвигая её в сторону экрана.

После снятия клавиатуры отсоедините ленты, соединяющие клавиатуру с ноутбуком, поддев маленькую защёлку и вытащив ленту.

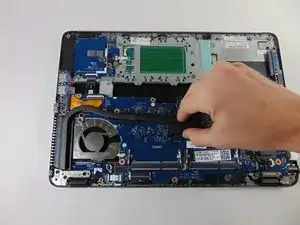

Ослабьте шесть винтов Phillips #1. Они останутся зафиксированными на радиаторе.

С помощью пластиковых инструментов для вскрытия снимите ленту, покрывающую провода, соединяющие вентилятор с материнской платой.

Отсоедините вентилятор, выдвинув разъём провода.

Снимите вентилятор, подняв его и сдвинув наружу.

Снимите радиатор, подняв его и сдвинув наружу.
