Замена дисплея монитора HP Elitebook 820 G1

Перед снятием аккумулятора убедитесь, что ноутбук полностью выключен, а адаптер питания отключён.

Переверните ноутбук так, чтобы была видна нижняя сторона.

Разблокируйте защёлку.

Снимите нижнюю крышку — после этого вы увидите аккумулятор.

Отпустите две защёлки, фиксирующие аккумулятор в корпусе.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и извлечь аккумулятор.

Извлеките жёсткий диск, открутив четыре винта 8 мм отверткой с наконечником Philips T7.

Снимите десять резиновых прокладок по периферии корпуса, чтобы получить доступ к торкс-винтам.

Открутите десять винтов 8 мм под резиновыми прокладками при помощи отвертки с торкс-наконечником T7.

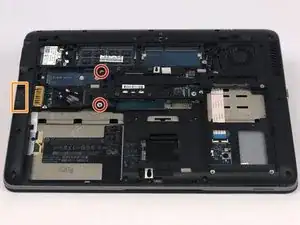

Удалите два винта 4 мм, обозначенные как M2.5X4, с помощью отвертки с наконечником J00.

Сдвиньте заглушку слота SD-карты, чтобы открыть доступ к одному винту, и извлеките её.

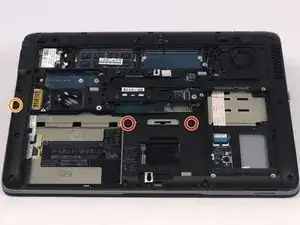

Удалите два винта 3 мм, обозначенные как M2.03, с помощью отвертки с наконечником J00.

Удалите винт 4 мм в слоте SD-карты с помощью наконечника J00.

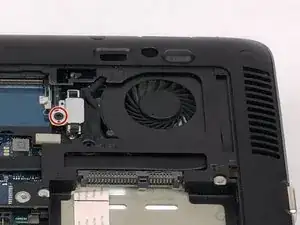

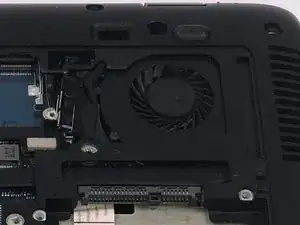

Удалите один винт вентилятора 4 мм с помощью отвертки с наконечником J00.

Снимите винт и металлическую пластину, чтобы освободить разъём ленточного кабеля.

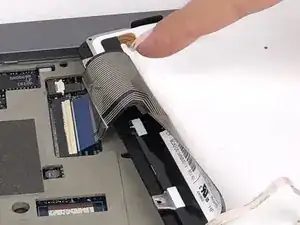

Используйте инструмент для вскрытия, чтобы приподнять разъём ленточного кабеля и отсоединить его.

Верните ноутбук в нормальное положение, как показано на изображении.

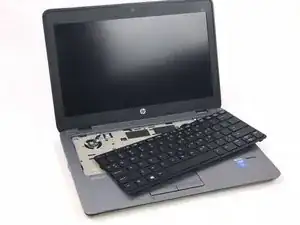

Используйте инструменты для вскрытия, чтобы приподнять клавиатуру.

При поддевании клавиатуры начинайте с любого угла.

Перед полным снятием клавиатуры необходимо отсоединить два ленточных кабеля.

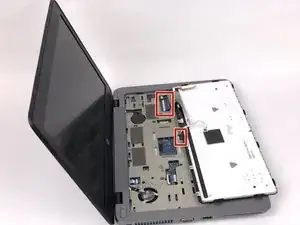

Осторожно приподнимите клавиатуру с одной стороны, чтобы обнажить два ленточных кабеля.

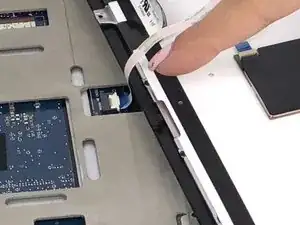

Используйте инструмент для вскрытия, чтобы приподнять фиксирующий зажим и отсоединить оба ленточных кабеля.

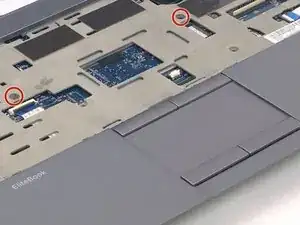

Удалите два винта 4 мм, расположенные по центру и отмеченные логотипом клавиатуры, с помощью наконечника J00.

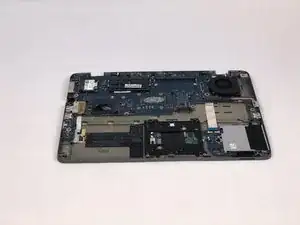

После полного снятия клавиатуры модуль системы с материнской платой можно легко поднять и извлечь.

Дисплей соединён с корпусом ноутбука.

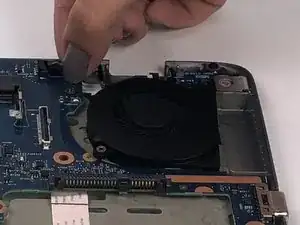

Отсоедините разъём вентилятора, потянув кабель от его разъёма.

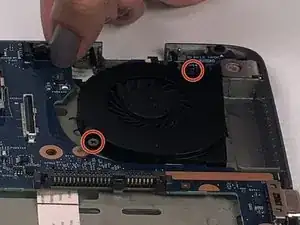

Открутите два винта вентилятора 6 мм с помощью наконечника J00.

Винты вентилятора окружены пружинами и не подлежат полному извлечению.

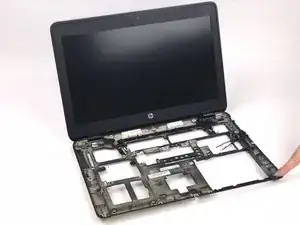

Поднимите дисплей, соединённый с пластиковой рамой.

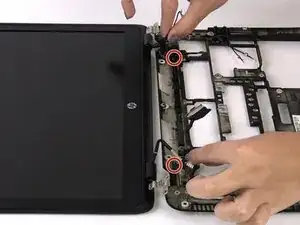

Открутите два шарнирных винта 4 мм с помощью отвертки Phillips 00.

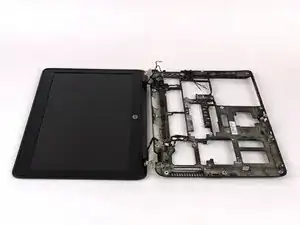

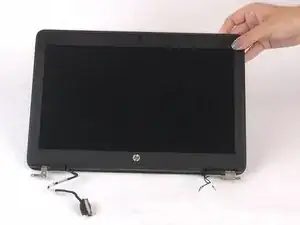

Отсоедините дисплей от рамки корпуса.
